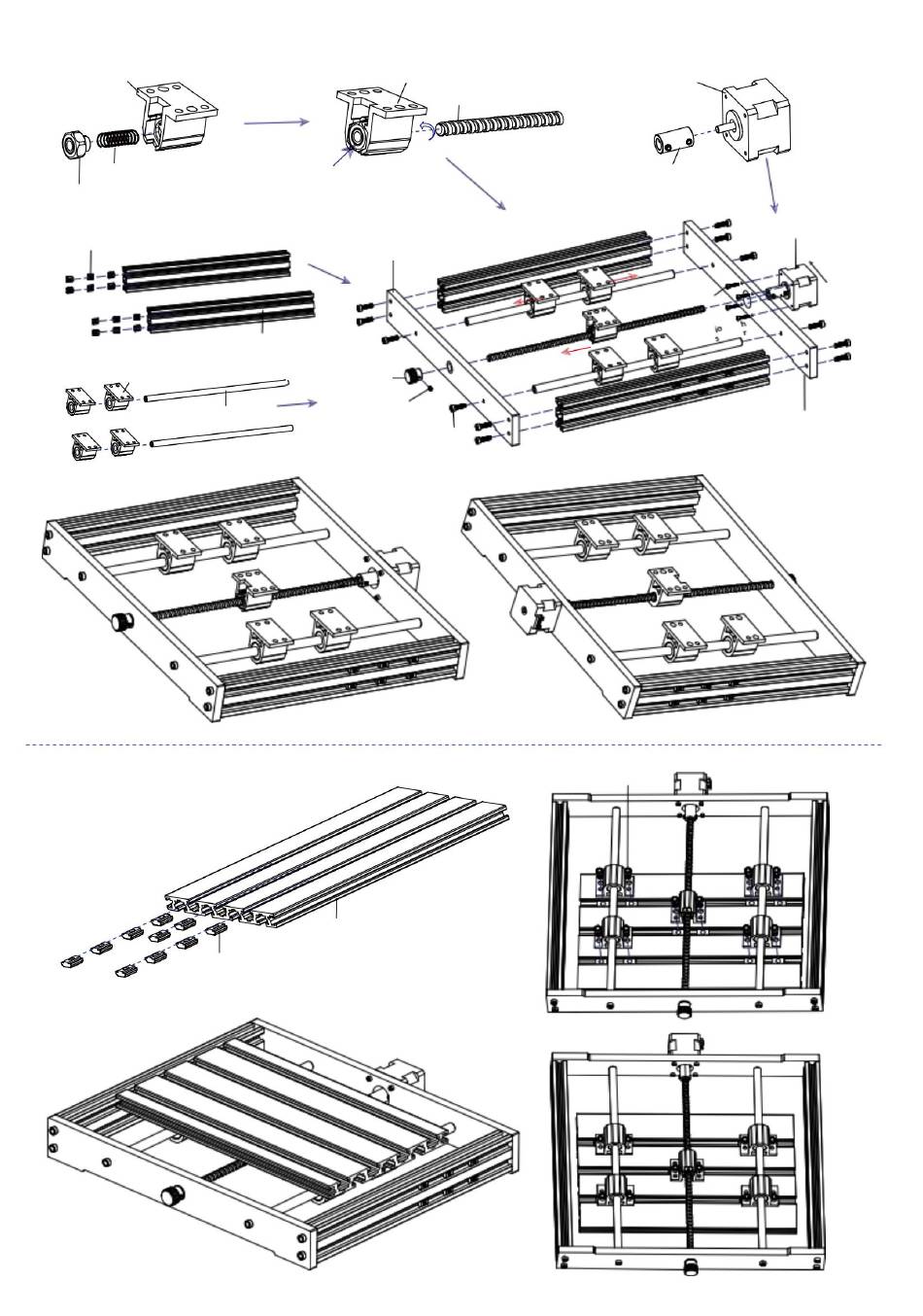

2. Assemblaggio della macchina
15: Supporto dado sedile 1 pz.
17: Primavera 1PZ
12: Dado T8 1 PZ
25: Dado trapezoidale
M5-20 12 PZ
16: Blocco guida 4 pezzi
09: ÿ10*295mm 2 PZ
Y Asse liscio
26: Dado trapezoidale
Premere il dado T8 verso il basso e
girare contemporaneamente la vite di comando Y
04: Piastra di collegamento (font) 1 PZ
03: Profilo in alluminio
2040*295mm 2 PZ
18: ÿ8*18mm 1 PZ
Manopola (Y)
27: M4*5 1 PZ
Vite di fissaggio per manopola
01: Profilo in alluminio
15180*300mm 1PZ
M6-30 10 PZ
15: Supporto dado sedile 1 pz.
11:Y Vite di comando T8*308mm 1PZ
La direzione del grande
buco è verso l'esterno.
20: M5*16 12 PZ
Vite
Passo ÿ
Passo ÿ
-5-
13: Motore passo-passo 1 pz.
14: Giunto manicotto 1 pz.
22: M3*14 4 PZ
Vite
piedi
NO
ec
E
ed
Di
Il
fuori
IL
IL
Esso
B eh
io
05: Piastra di collegamento (posteriore) 1 PZ
24: Vite M6*12 10 PZ
13: Motore passo-passo 1 pz. Direzione di
filo di collegamento
E
D
.
