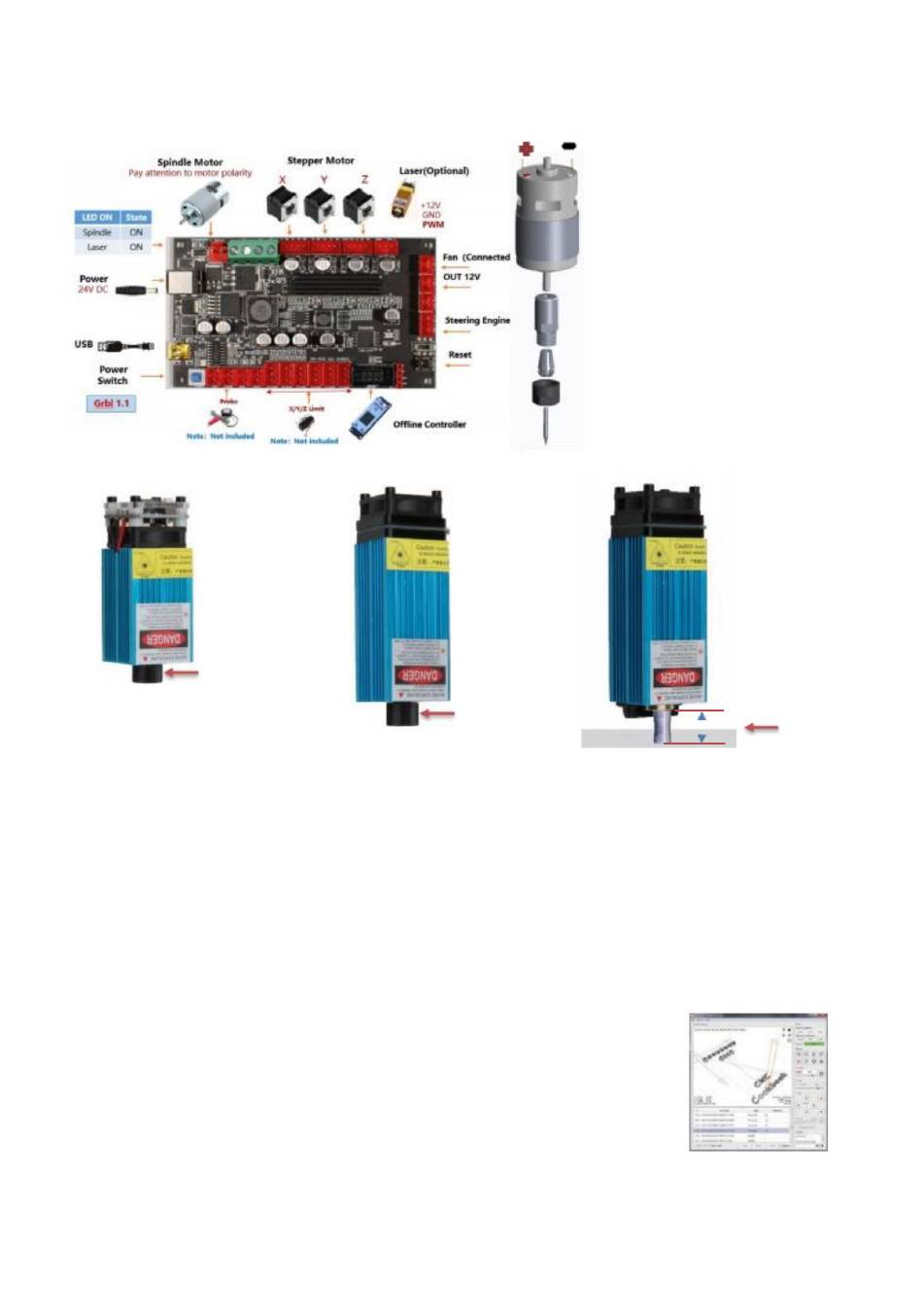

3. Scheda di controllo e laser (il laser è opzionale)
3.1 Istruzioni per il collegamento della scheda di controllo
3.2 Istruzioni per il laser (facoltativo).
Si prega di indossare occhiali protettivi prima di utilizzare il laser!
Una volta completati tutti i collegamenti, accendere l'alimentazione e il laser è in standby per funzionare. La luce rossa sulla parte superiore del
il laser è un'illuminazione continua in questo momento.
Accendere la luce debole e regolare la lunghezza focale (tranne il laser a fuoco fisso)
Si prega di disporre i materiali da incidere in piano sotto il laser. La distanza consigliata tra l'uscita laser e i materiali è di 3~10 cm.
Fuori portata potrebbe essere fuori fuoco.
Accendere la luce debole. Ruotare lentamente l'anello di messa a fuoco sull'uscita laser per restringere i punti laser. Quando il punto laser è più piccolo
e più chiaro, è lo stato ottimale per l'incisione laser, quindi spegni la luce debole.
Se si utilizza il laser a fuoco fisso XTS15D, utilizzare la colonna di misurazione della messa a fuoco per regolare la distanza tra l'uscita della luce
e la superficie incisa a 18 mm.
Nota: i laser XTS05/XTS08/XTS10 hanno un interruttore per la luce debole sulla parte superiore dei laser, è anche possibile utilizzare l'interruttore per accendere la luce debole.
assicurarsi di spegnere l'interruttore prima di iniziare l'incisione laser.
4. Software per candele
Candle
è un'applicazione GUI per macchine CNC basate su GRBL con visualizzatore G-Code.
software open source adatto per l'elaborazione di macchine utensili CNC. Supporta l'elaborazione di file di codice G
e visualizzazione.
Funzioni supportate:
(1) Controllo della macchina CNC basata su GRBL tramite comandi della console, pulsanti sul modulo, tastierino numerico.
(2) Monitoraggio dello stato della macchina CNC.
(3) Caricare, modificare, salvare e inviare file G-code alla macchina CNC.
(4) Visualizzazione dei file G-code.
XTS05
XTS08
XTS10
È regolabile
Anello di messa a fuoco
Il terminale del punto rosso di
il motore del mandrino è positivo,
collegare il filo rosso.
Interfaccia Motor-X/Y/Z a bordo
dovrebbe essere collegato ai motori X/Y/Z
corrispondentemente. La spina a 6 pin è per il
motore e il 4Pin è per il pannello di controllo.
L'interfaccia di alimentazione si collega
all'alimentatore, mentre la porta USB si collega al computer.
Collegare il filo del motore del mandrino secondo
alla polarità corretta.
la corrente del driver del motore.
alla scheda di controllo con il filo a 3 pin.
Mettere a fuoco correttamente il laser sui materiali da
essere inciso riferendosi al laser
istruzioni di seguito prima di iniziare
incisione.
Laser XTS15
È regolabile
Anello di messa a fuoco
Candle è un
-8-
In generale, non è necessario apportare modifiche
Se si utilizza il laser, collegare il laser
Laser XTS15D
È a fuoco fisso
Non può essere regolato
Colonna di messa a fuoco
18mm
