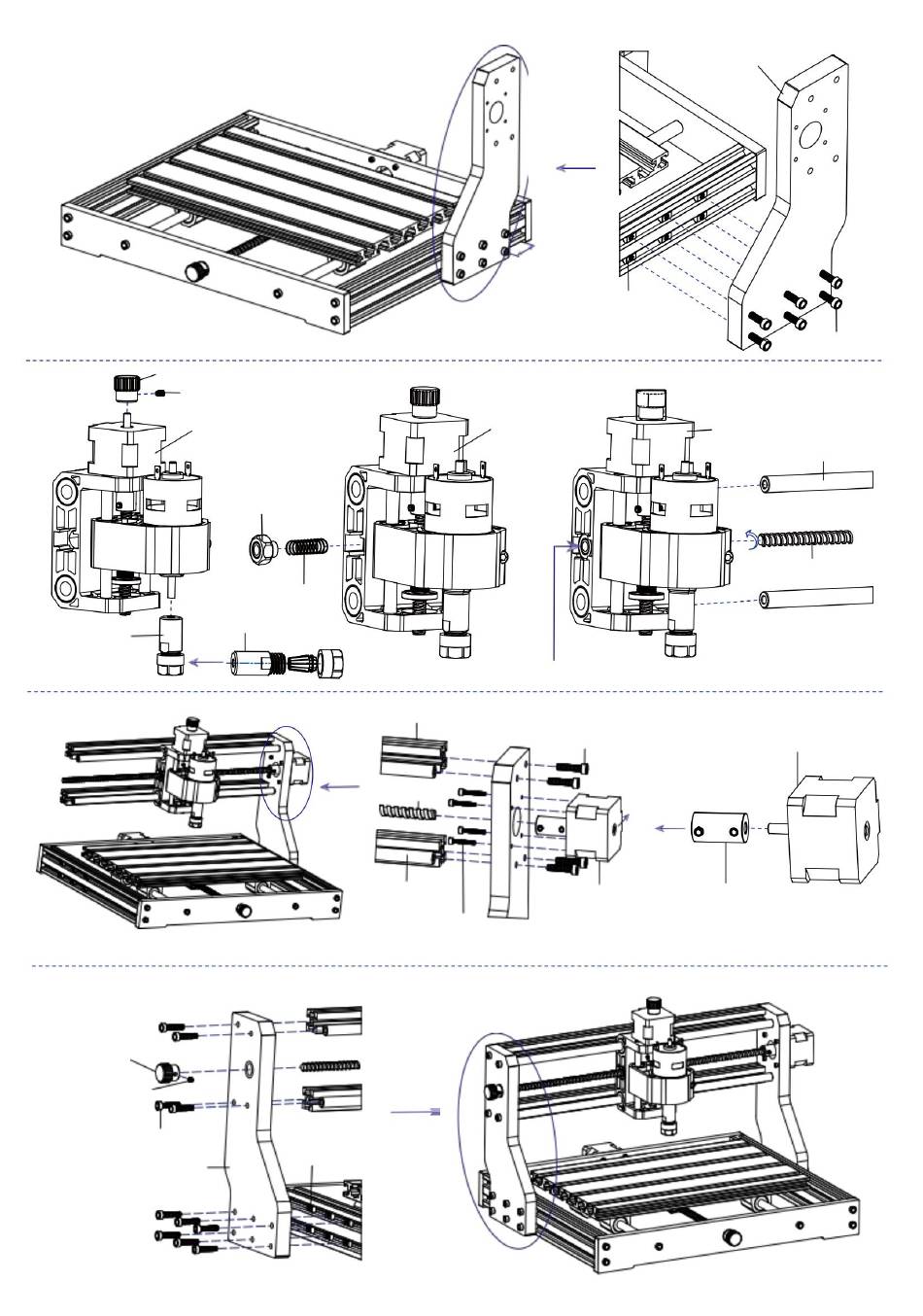

07:
1 STUKS
Verbindingsplaat (rechts)
46mm
25:
Trapeziummoer
M5-20 6STUKS
Stap ÿ 21: M5*20
6 STUKS
Schroef
19: Handknop (Z) ÿ5 * 18mm 1PCS
Stap ÿ
27: M4*5 1PCS Stelschroef voor knop
Onderdeel A
Onderdeel A
Onderdeel A
08: X Gladde as
ÿ10*370 2PCS
12:
T8 moer (X)1PCS
10: X Leidingspindel
T8*393 1 STUKS
17:
Lente 1PCS
28: ER11-assemblage
28: ER11 1Set
Druk de T8-moer naar beneden en draai tegelijkertijd de X-leidspindel
02: Aluminium profiel
2020*370mm 2PCS
21: M5*20 Schroef 4PCS
13: Stappenmotor 1PCS
10: X Leidingspindel
Richting van
T8*393mm 1 STUKS
verbindingsdraad
08: X Gladde as
13: Stappenmotor 1PCS 14: Muff-koppeling 1PCS
ÿ10*370mm 2PCS
23: M3*18 schroef 4PCS
Stap ÿ
Stap ÿ
18: Handknop (X)
ÿ8*18mm 1PCS
27: M4*5 1 STUKS
Stelschroef voor knop
21: M5*20 Schroef 10PCS
25: Trapeziummoer
M5-20 6STUKS
06: Verbindingsplaat (links) 1PCS
-6-
