3. Styrkort och laser (laser är valfritt)

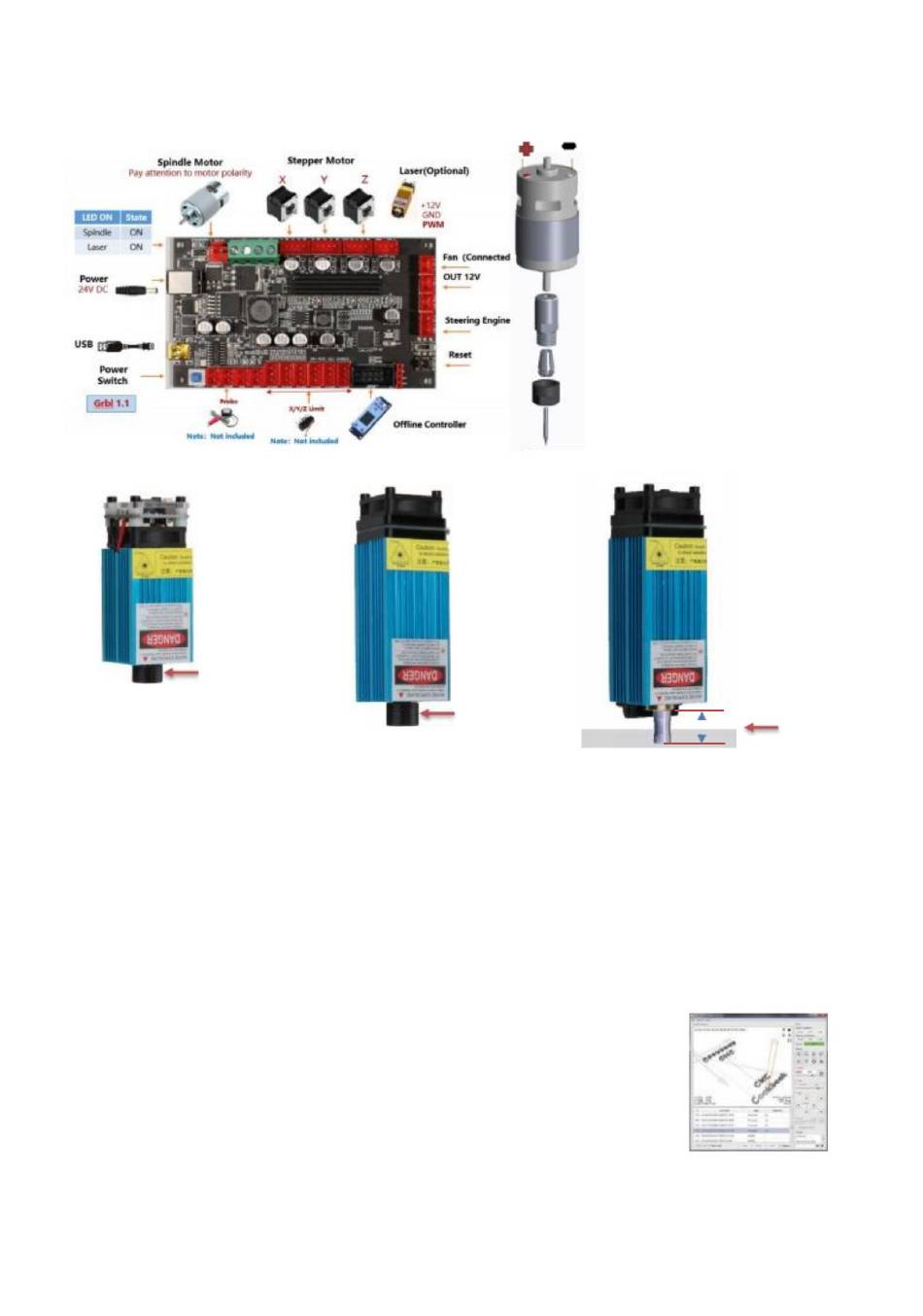

3.1 Instruktioner för anslutning av styrkort
3.2 Instruktioner för laser (tillval).
Vänligen använd skyddsglasögonen innan du använder lasern!
När alla anslutningar är klara slår du på strömmen och lasern är standby för arbete. Det röda ljuset på toppen av
laser är kontinuerlig belysning i denna tid.
Slå på det svaga ljuset och justera brännvidden (förutom lasern med fast fokus)
Vänligen lägg materialen som ska graveras plant under lasern. Det rekommenderade avståndet från laseruttaget till material är 3~10 cm.
Utom räckhåll kan vara ur fokus.
Tänd det svaga ljuset. Vrid fokuseringsringen långsamt på laseruttaget för att krympa laserfläckarna. När laserfläcken är som minst
och tydligast, det är det optimala tillståndet för lasergravering, stäng sedan av det svaga ljuset.
Om du använder lasern med fast fokus XTS15D, använd fokusmätkolumnen för att justera avståndet mellan ljusuttaget
och den graverade ytan till 18 mm.
Obs: Laser XTS05/XTS08/XTS10 har en svag ljusströmbrytare ovanpå lasrarna, du kan också använda omkopplaren för att slå på svagt ljus. Vara
se till att stänga av strömbrytaren innan du börjar lasergravera.
4. Candle Software
Candle
är en GUI-applikation för GRBL-baserade CNC-maskiner med G-Code visualizer.
programvara med öppen källkod som är lämplig för bearbetning av CNC-verktygsmaskiner. Den stöder bearbetning av G-kodfil
och visuell visning.
Funktioner som stöds:
(1) Styrning av GRBL-baserad CNC-maskin via konsolkommandon, knappar på formulär, numeriska knappar.
(2) Övervakning av CNC-maskinens tillstånd.
(3) Ladda, redigera, spara och skicka G-kodfiler till CNC-maskin.
(4) Visualisera G-kodfiler.
XTS05
XTS08
XTS10
Är justerbar
Fokuseringsring
Terminalen av den röda pricken av
spindelmotorn är positiv, anslut den
röda kabeln.
Motor-X/Y/Z-gränssnittet ombord
ska anslutas till X/Y/Z-motorerna
motsvarande. 6-stiftskontakten är för
motor, och 4Pin är för kontrollpanelen.
Strömgränssnitt ansluts till strömförsörjningen
och USB ansluts till datorn.
Anslut spindelmotorkabeln enligt
till rätt polaritet.
motordrivarströmmen.
till styrkortet med 3-stiftskabeln.
Rätt fokusera lasern på materialen till
vara graverad med hänvisning till lasern
instruktionerna nedan innan du börjar
gravyr.
XTS15 Laser
Är justerbar
Fokuseringsring
Candle är en
-8-
I allmänhet finns det inget behov av att justera
Om du använder laser, vänligen anslut lasern
XTS15D Laser
Har fast fokus
Kan inte justeras
Fokuseringskolumn
18 mm
