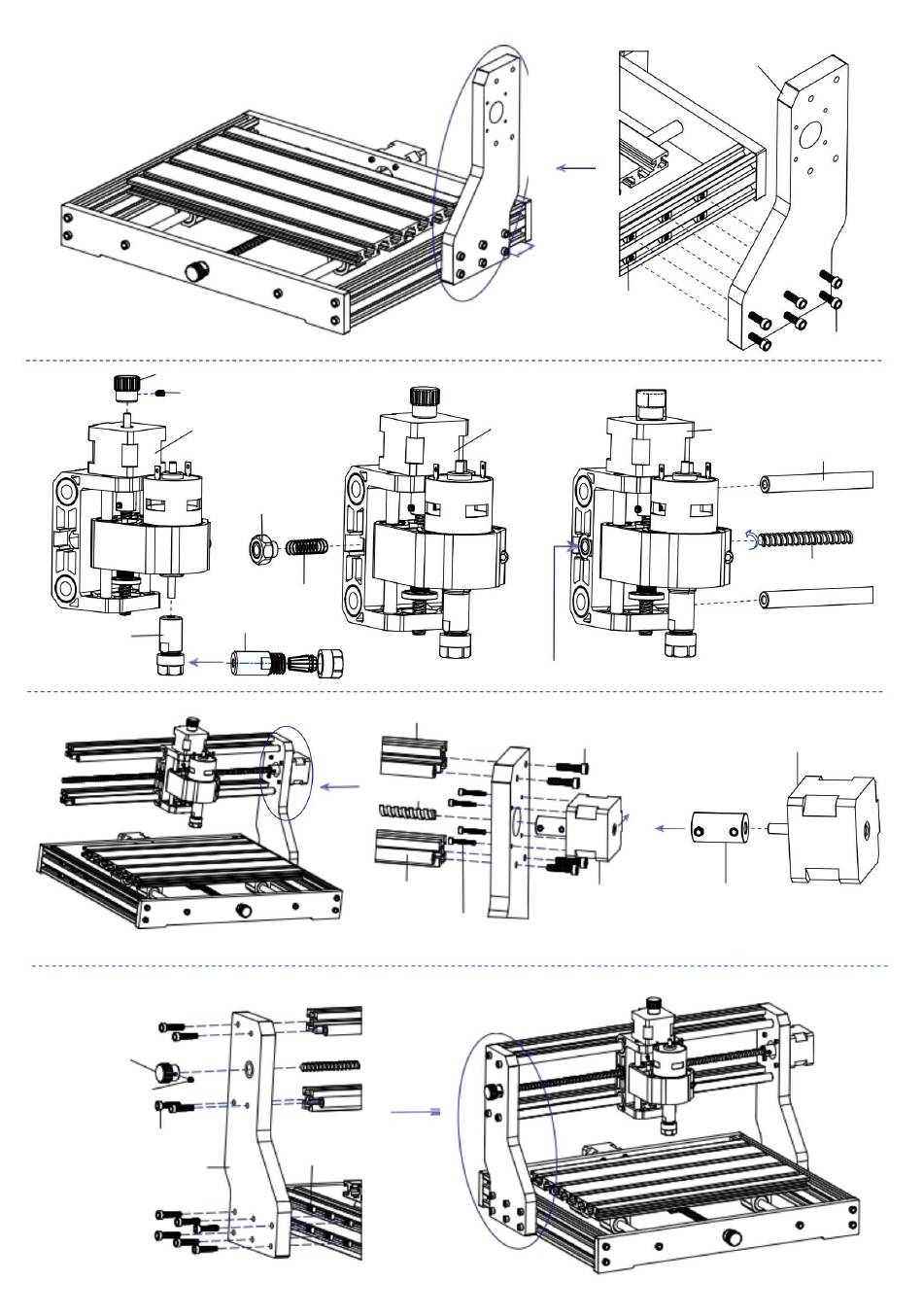

07:
Anschlussplatte (rechts) 1 STÜCK
46 mm
25:
Trapezmutter
M5-20 6 Stück
Schritt ÿ
21: M5*20 6 STK
Schrauben
19: Handknopf (Z) ÿ5 x 18 mm, 1 Stück
Schritt ÿ
27: M4*5 1 STK Stellschraube für Knopf
Komponente A
Komponente A
Komponente A
08: X Glatte Achse
ÿ10*370 2 STK
12:
T8 Mutter (X)1Stk
10: X Leitspindel
T8 * 393 1 STÜCK
17:
Feder 1Stk
28: ER11-Baugruppe
28: ER11 1Set
T8-Mutter nach unten drücken und gleichzeitig die X-Leitspindel drehen
02: Aluminiumprofil 2020
x 370 mm, 2 Stück
21: M5*20 Schraube 4Stk
13: Schrittmotor 1 STK
Richtung
10: X Leitspindel
Anschlusskabel
T8 * 393 mm 1 Stück
08: X Glatte Achse
13: Schrittmotor 1 STK
14: Muffenkupplung 1Stk
ÿ10*370mm 2Stk
23: M3*18 Schraube 4Stk
Schritt ÿ
Schritt ÿ
18: Handknopf (X) ÿ8 x
18 mm, 1 Stück
27: M4 x 5 1 Stück
Stellschraube für Knopf
21: M5*20 Schraube 10Stk
25: Trapezmutter
M5-20 6 Stück
06: Anschlussplatte (links) 1Stk
-6-
