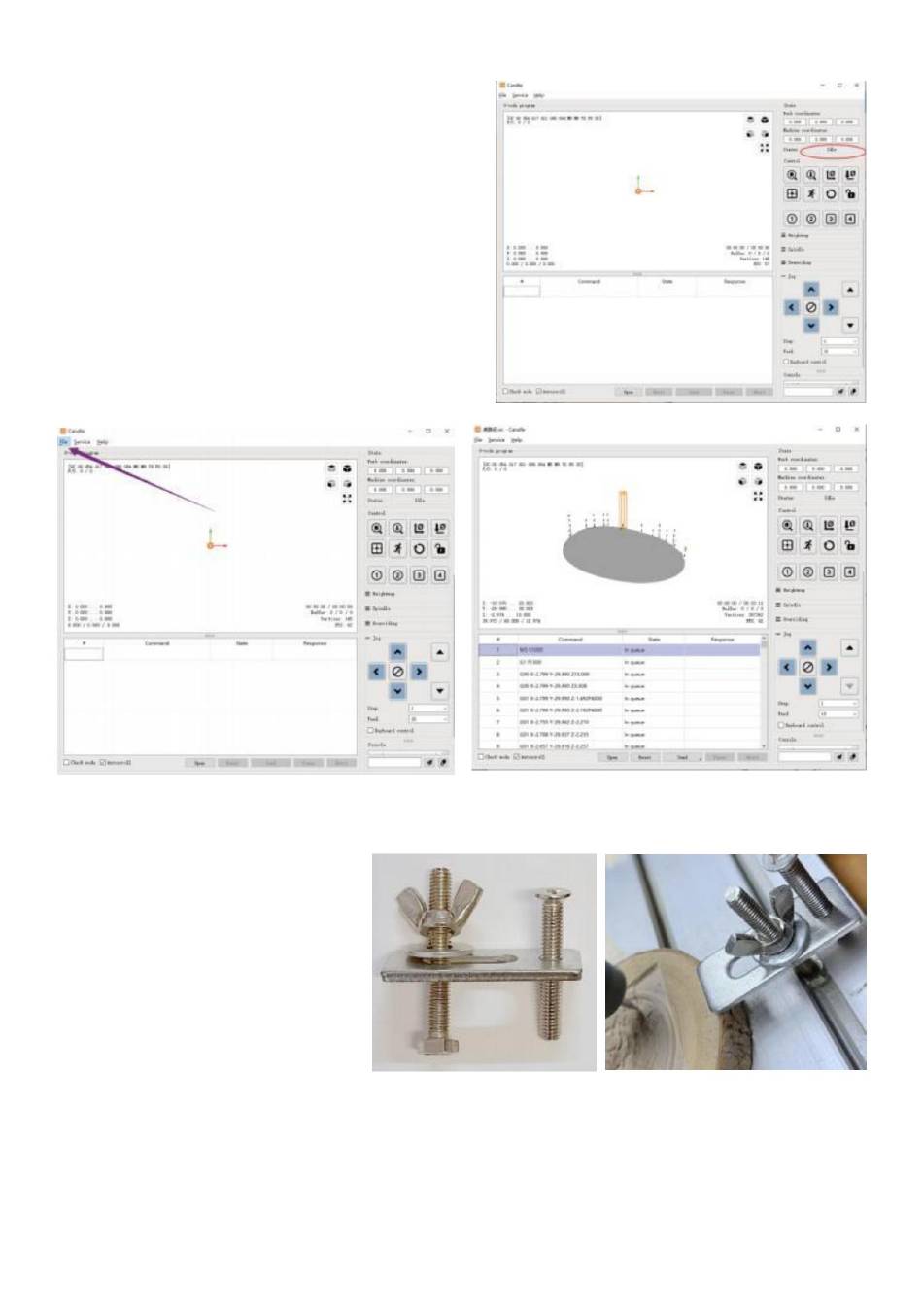

(3). Verbindung herstellen
Nach dem Einstellen von Port und Baudrate klicken Sie auf Fertig stellen. Die Statusleiste bei
oben rechts auf der Candle-Oberfläche wird Idle angezeigt und gleichzeitig
Zeit, die Konsole unten rechts zeigt die Informationen
angezeigt und zeigt damit an, dass die Verbindung erfolgreich hergestellt wurde.
gegründet.
(4). Dokumente verarbeiten
Klicken Sie oben in der Kerze auf die Option „Datei" und dann auf „Neu", um
G-Code. Klicken Sie in der Befehlsleiste unten auf der Benutzeroberfläche auf
Mit „Öffnen" wählen Sie eine erstellte G-Code-Datei aus, um die Datei zu importieren.
Nach dem Import wird in der Mitte der Benutzeroberfläche ein visuelles Diagramm angezeigt
bestehend aus Werkzeugpfaden (die Position des stiftförmigen Graphen in der
Grafik ist die aktuelle Werkzeugposition). Halten Sie im Visualisierungsfenster
Halten Sie die linke Maustaste gedrückt, um das Diagramm zu verschieben und zu drehen.
nach unten die rechte Taste, um sich zu bewegen. Grafiken, Scrollen des mittleren Rades
können Sie die Grafik vergrößern und verkleinern. Gleichzeitig wird der Inhalt von
Der G-Code wird in der unteren Befehlsleiste angezeigt. Während
Verarbeitung, die Maschine wird nacheinander gemäß dem G-Code ausgeführt
Befehle.
(5). Vorrichtung, Werkzeuginstallation und Einstellen des Arbeitskoordinatenursprungs
Die im Produktkit enthaltene Vorrichtung ist nicht montiert. Es gibt insgesamt vier Sets. Das Aussehen und die Verwendung der montierten Vorrichtung sind
in den rechten Abbildungen dargestellt.
Bevor Sie das G-Code-Programm ausführen, müssen Sie
um die Position der Gravurfigur zu finden
relativ zur gesamten Gravurplatte. Es gibt eine
Dreiachsiges Koordinatensystem im visuellen
Grafik. Der Ursprung des dreiachsigen Koordinatensystems
System ist der Werkzeug-Einstellpunkt des tatsächlichen
Verarbeitungsgrafik.
Sie können das Werkzeug verschieben, um die
Position der Gravurgrafik im Verhältnis zum
Gesamtgravurplatte basierend auf der Position von
dieser Ursprung. Die Gravurfigur in der Figur
Das Folgende dient als Beispiel.
Nach dem Starten der ausgewählten Werkzeugposition werden die X-/Y- und Z-Achsen auf Null zurückgesetzt (die
Bevor Sie auf Null zurückkehren, stellen Sie sicher, dass das Werkzeug sich dem Abstand eines Blattes Papier zum Gravieren nähert, und bringen Sie dann die X/Y
und die Z-Achse auf Null (bitte verwenden Sie beim Gravieren ein scharfes Messer mit flacher Unterseite und beim Bearbeiten von Ebenen, Schlitzen und Löchern einen
zylindrischen Fräser). Der Effekt besteht darin, dass die geformte Figur mit der Klingenspitze als Ursprung geschnitzt wird.
Die ER11-Spannzange am Spindelmotor sollte zuerst in den festen Kopf eingespannt werden und muss festgeklemmt werden. Bei der Installation
Bitte ziehen Sie die Spannzange beim Fräser nicht zu weit heraus, wie in der ersten Abbildung unten gezeigt.
Schaltflächen
-10-
„Nullsetzen" für die X-/Y- und Z-Achsen)).
