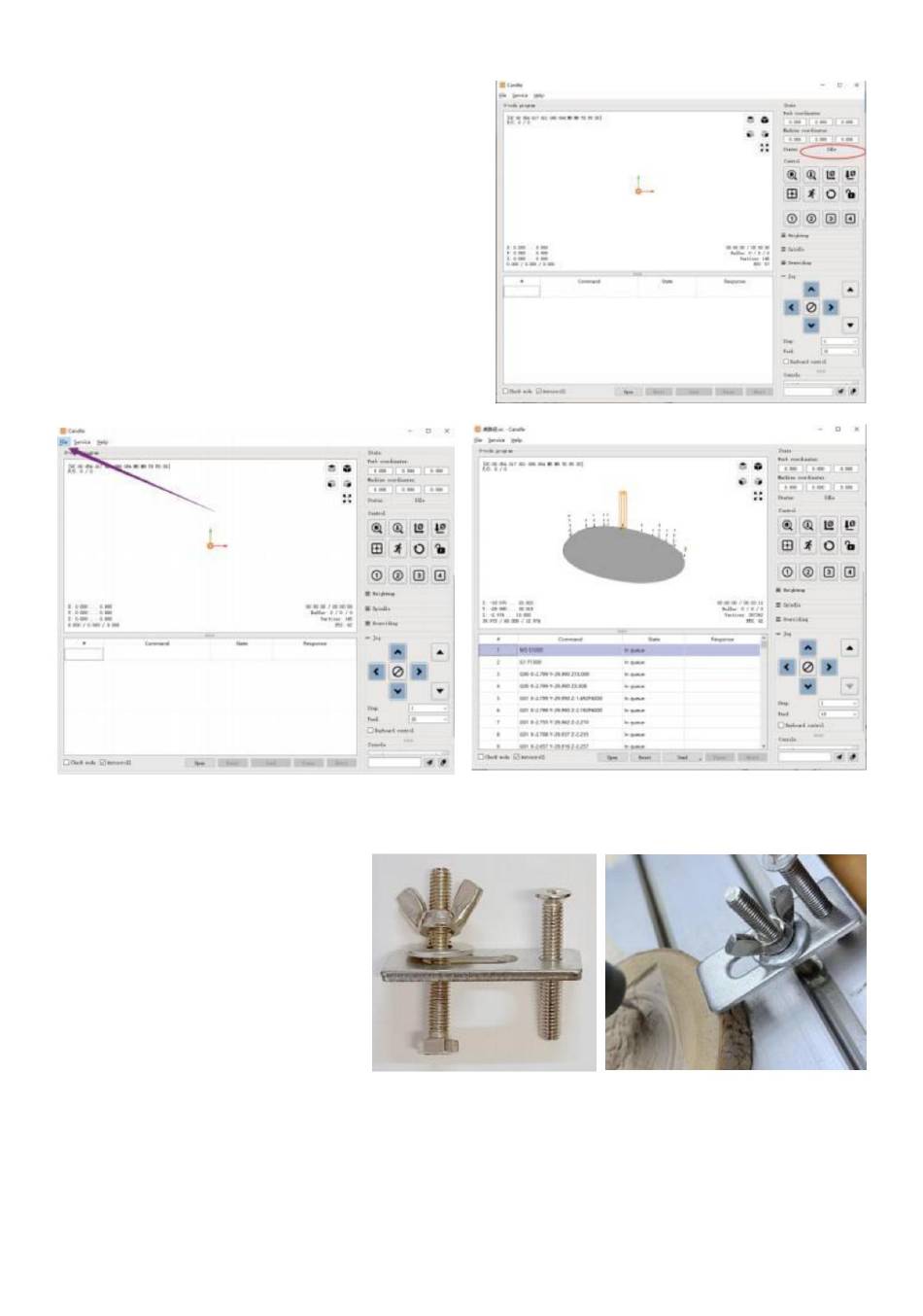

(3). Zakończ połączenie Po ustawieniu
portu i szybkości transmisji kliknij Zakończ. Pasek stanu na
w prawym górnym rogu interfejsu Candle będzie widoczny stan bezczynności, a jednocześnie
w prawym dolnym rogu konsoli będą wyświetlane informacje
pokazano poniżej, wskazując, że połączenie zostało pomyślnie nawiązane
przyjęty.
(4). Przetwarzanie dokumentów Kliknij
opcję „Plik" u góry świecy, a następnie kliknij „Nowy", aby utworzyć
Kod G. Na pasku poleceń na dole interfejsu kliknij
„Otwórz", aby wybrać plik G-Code utworzony w celu zaimportowania pliku.
Po zaimportowaniu na środku interfejsu zostanie wyświetlony graficzny wykres
składa się ze ścieżek narzędzi (pozycja wykresu w kształcie długopisu w
wykres jest bieżącą pozycją narzędzia). W oknie wizualizacji przytrzymaj
naciśnij lewy przycisk myszy, aby przesunąć i obrócić wykres, i przytrzymaj
wciśnij prawy przycisk, aby się poruszać. Grafika, przewijanie środkowego kółka
można powiększać i pomniejszać grafikę. Jednocześnie zawartość
Kod G zostanie wyświetlony na dolnym pasku poleceń. Podczas
przetwarzanie, maszyna będzie działać po kolei zgodnie z kodem G
polecenia.
(5). Montaż osprzętu, narzędzi i ustawienie punktu początkowego układu współrzędnych roboczych
Osprzęt w zestawie produktu nie jest zmontowany. W sumie są cztery zestawy. Wygląd i użytkowanie zmontowanego osprzętu są
pokazano na rysunkach po prawej stronie.
Przed uruchomieniem programu kodu G należy:
znaleźć położenie figury grawerowanej
w stosunku do całej płyty grawerskiej. Jest
układ współrzędnych trójosiowych w układzie wizualnym
grafika. Pochodzenie współrzędnych trójosiowych
system jest punktem ustawienia narzędzia rzeczywistego
przetwarzanie grafiki.
Możesz przesuwać narzędzie, aby określić
położenie grafiki grawerskiej względem
ogólna płyta grawerska oparta na położeniu
to pochodzenie. Rycina na rysunku
poniżej podano przykład.
Po rozpoczęciu pracy w wybranej pozycji narzędzia osie X/Y i Z zostają zresetowane do zera ( naciśnij przycisk zerowania osi X/Y i Z).
Przed powrotem do zera upewnij się, że narzędzie zbliża się do odległości jednego arkusza papieru do grawerowania, a następnie powróć do położenia X/Y
i oś Z na zero (podczas grawerowania należy używać ostrego noża o płaskim spodzie, a podczas obróbki płaszczyzn, rowków i otworów należy używać frezu
walcowego). Efekt jest taki, że rzeźbiona figura zostanie wyrzeźbiona tak, aby czubek ostrza stanowił punkt początkowy.
Tuleja zaciskowa ER11 na silniku wrzeciona powinna być najpierw zaciśnięta w stałej głowicy i musi być zaciśnięta na miejscu. Podczas instalacji
frezu, nie należy zbyt mocno wysuwać tulei zaciskowej, jak pokazano na pierwszym rysunku poniżej.
