3. Controlebord en laser (laser is optioneel)
3.1 Instructies voor het aansluiten van het bedieningspaneel
3.2 Instructies voor laser (optioneel).
Draag een veiligheidsbril voordat u de laser bedient!
Wanneer alle verbindingen voltooid zijn, zet u de stroom aan en is de laser klaar om te werken. Het rode lampje op de bovenkant van de
laser is continu licht in deze tijd.
Schakel het zwakke licht in en pas de brandpuntsafstand aan (behalve de vaste-focus laser)
Leg de te graveren materialen plat onder de laser. De aanbevolen afstand van de laseruitlaat tot de materialen is 3~10cm.
Buiten bereik betekent mogelijk dat het beeld onscherp is.
Zet het zwakke licht aan. Draai de focusring langzaam op de laseruitlaat om de laserpunten te verkleinen. Wanneer de laserpunt het kleinst is
en het helderst is, is dit de optimale staat voor lasergraveren. Schakel vervolgens het zwakke licht uit.
Als u de vaste focuslaser XTS15D gebruikt, gebruik dan de focusmeetkolom om de afstand tussen de lichtuitlaat aan te passen
en het gegraveerde oppervlak tot 18 mm.
Let op: Laser XTS05/XTS08/XTS10 hebben een schakelaar voor zwak licht bovenop de lasers. U kunt de schakelaar ook gebruiken om zwak licht in te schakelen.
Zorg ervoor dat u de schakelaar uitzet voordat u begint met lasergraveren.
4. Kaarsensoftware
Candle
is een GUI-applicatie voor op GRBL gebaseerde CNC-machines met G-Code-visualisator.
open-source software geschikt voor CNC-machinegereedschapsverwerking. Het ondersteunt G-codebestandsverwerking
en visuele weergave.
Ondersteunde functies:
(1) Besturing van een GRBL-gebaseerde CNC-machine via consoleopdrachten, knoppen op het formulier en het numerieke toetsenbord.
(2) Bewaking van de status van de CNC-machine.
(3) G-codebestanden laden, bewerken, opslaan en verzenden naar de CNC-machine.
(4) Visualiseren van G-codebestanden.
XTS05
XTS08
XTS10
Is verstelbaar
Scherpstelring
Het uiteinde van de rode stip van
De spindelmotor is positief, sluit de rode
draad aan.

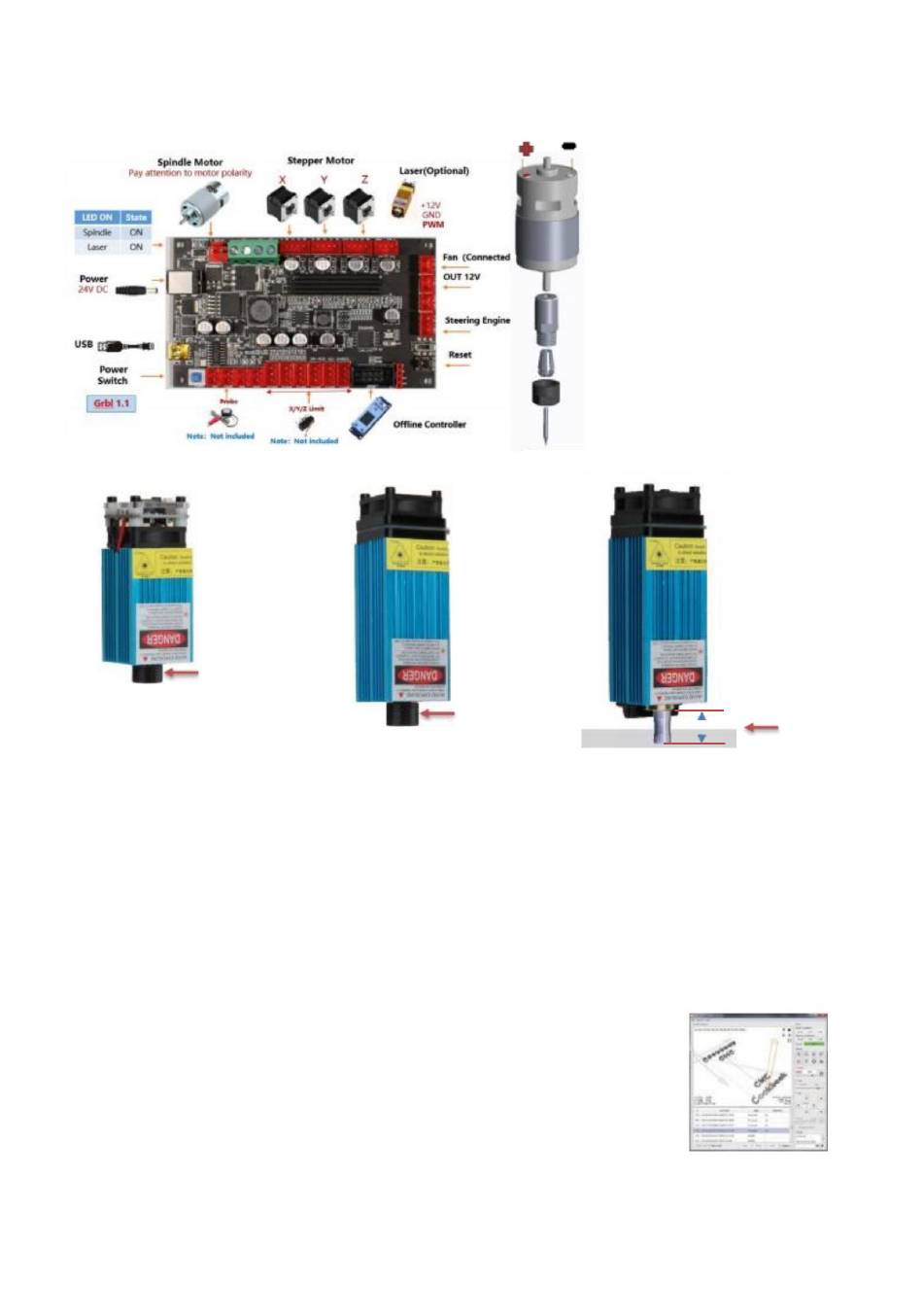

De Motor-X/Y/Z-interface aan boord
moet worden aangesloten op de X/Y/Z-motoren
overeenkomstig. De 6Pin-stekker is voor de
motor, en de 4Pin is voor het bedieningspaneel.
De Power Interface wordt aangesloten op de voeding
en de USB op de computer.
Sluit de draad van de spindelmotor aan volgens
op de juiste polariteit.
de stroom van de motordriver.
met de 3-pins draad aan op het bedieningspaneel.
Richt de laser correct op de materialen om
gegraveerd worden met betrekking tot de laser
instructies hieronder voordat u begint
gravure.
XTS15-laser
Is verstelbaar
Scherpstelring
Candle is een
-8-
Over het algemeen is er geen noodzaak om aanpassingen te doen
Als u een laser gebruikt, sluit dan de laser aan
XTS15D-laser
Is vast focus
Kan niet worden aangepast
Focusseerkolom
18mm
