Machine Translated by Google

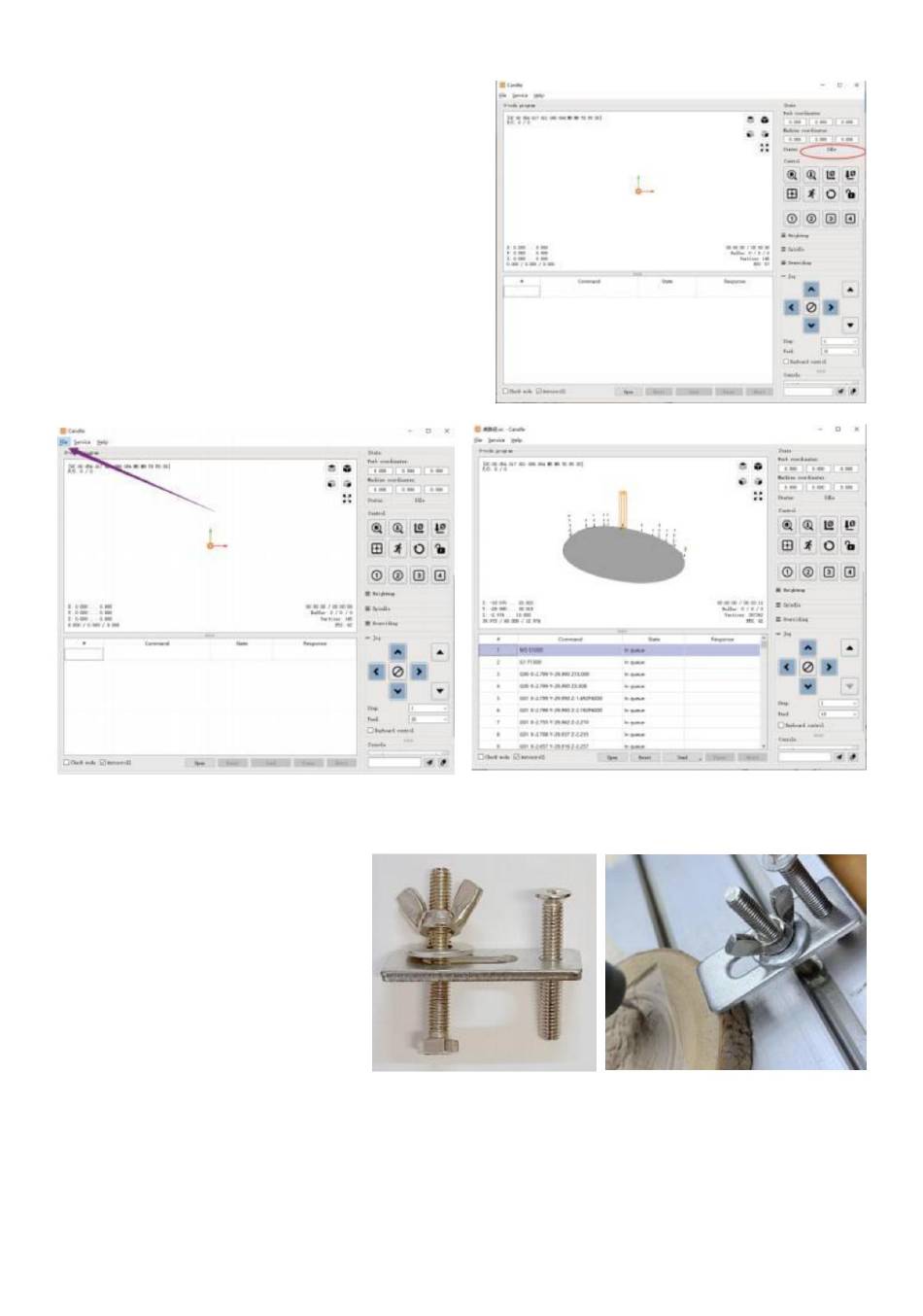

(3). Komplett anslutning
När du har ställt in porten och baudhastigheten klickar du på Slutför. Statusfältet kl
den övre högra delen av Candle-gränssnittet kommer att visa Idle, och samtidigt
tid kommer konsolen längst ner till höger att visa informationen
visas nedan, vilket indikerar att anslutningen har lyckats
etablerad.
(4). Bearbeta dokument
Klicka på alternativet "Arkiv" överst i ljuset och klicka sedan på "Ny" för att skapa
G-kod. Klicka på i kommandofältet längst ned i gränssnittet
"Öppna" för att välja en G-kodfil som har gjorts för att importera filen.
Efter importen kommer mitten av gränssnittet att visa en visuell graf
består av verktygsbanor (positionen för den pennformade grafen i
grafen är den aktuella verktygspositionen). Håll ned i visualiseringsfönstret
ned vänster musknapp för att flytta för att rotera grafen och håll nere
ner den högra knappen för att flytta. Grafik, bläddra mellan hjulet
kan zooma in och ut ur grafiken. Samtidigt är innehållet i
G-koden kommer att visas i den nedre kommandoraden. Under
bearbetning kommer maskinen att köras en efter en enligt G-koden
kommandon.
(5). Fixtur, verktygsinstallation och Ställ in arbetskoordinatens ursprung
Fixturen i produktsatsen är inte monterad. Det finns fyra set totalt. Utseendet och användningen av den monterade armaturen är
visas i de högra figurerna.
Innan du kör G-kodprogrammet behöver du
för att hitta positionen för gravyrfiguren
i förhållande till den övergripande gravyrplattan. Det finns en
treaxligt koordinatsystem i det visuella
grafik. Ursprunget för den treaxliga koordinaten
systemet är verktygets inställningspunkt för den faktiska
bearbetningsgrafik.
Du kan flytta verktyget för att fastställa
gravyrgrafikens position i förhållande till
övergripande gravyrplatta baserad på positionen för
detta ursprung. Den graverade figuren i figuren
nedan tas som exempel.
Efter att den valda verktygspositionen har startat, nollställs X/Y- och Z-axlarna till noll (de
Innan du återgår till noll, se till att verktyget närmar sig avståndet för ett pappersark för gravering och returnera sedan X/Y
och Z-axlar till noll (använd en vass kniv med platt botten när du graverar och använd en cylindrisk fräs när du bearbetar plan, slitsar och hål) Effekten är att
den skulpterade figuren kommer att ristas med bladspetsen som ursprung.
ER11-hylsan på spindelmotorn ska klämmas fast i det fasta huvudet först, och den måste klämmas på plats. Vid installation
skäraren, förläng inte spännhylsan för mycket, som visas i den första bilden nedan.
är
nollställande X/Y- och Z-axelknappar).
-10-
