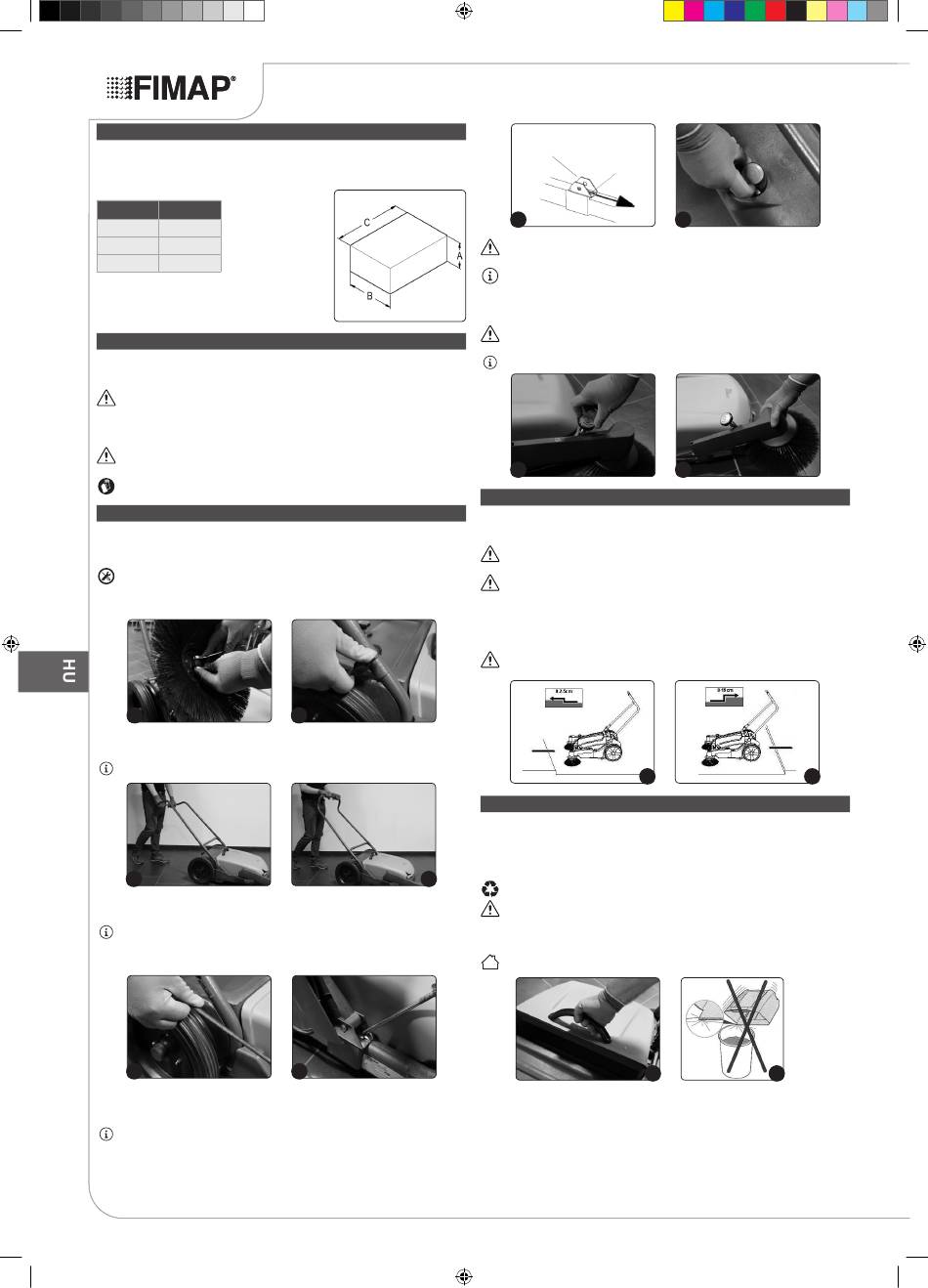

A BECSOMAGOLT KÉSZÜLÉK MOZGATÁSA
A gép speciális csomagolásban van, a csomagolóanyagok (műanyag zacskók, szorítókapcsok stb.)
potenciális veszélyforrások lehetnek, nem kerülhetnek gyerekek, fogyatékkal élő személyek stb. keze
ügyébe. A készülék teljes tömege csomagolással együtt 26 kg.
A csomagolás méretei a következők:
FSM
A 450 mm
B 760 mm
C 930 mm
HOGYAN CSOMAGOLJA KI A KÉSZÜLÉKET
A készüléket az alábbiak szerint csomagolja ki:
1. Állítsa a külső csomagolás alsó részét a földre.
FIGYELMEZTETÉS: Nézze meg a kartonra nyomtatott piktogramokat.
2. Nyissa ki a külső dobozt.
3. Vegye ki a dobozban lévő tartozékokat, és finoman helyezze őket a földre.
4. Húzza ki a gépet a kartonból.
FIGYELMEZTETÉS: Javasoljuk, rakja félre a csomagolóanyagokat, ha esetleg később újra
szállítani kell a készüléket.
ÓVATOSAN: Ezekhez a műveletekhez használjon védőkesztyűt, hogy elkerülje a fémtárgyak
veszélyes éleivel vagy csúcsaival való érintkezést.
A gépet az alábbiak szerint szerelje össze:
1. Húzza ki az oldalkeféket a készülékből és a mellékelt csavarokat használva rögzítse az oldalkefe
tartóira (1. ábra).
FIGYELMEZTETÉS: a rögzítő felszerelést nem mellékeljük a készülékhez.
2. Húzza ki a tolófogantyút a csomagból, és a mellékelt csavarokkal rögzítse a kereten lévő tartókra
(2. ábra).
1
3. Állítsa a tolófogantyút úgy, hogy megtalálja az optimális helyzetet, amelyben kényelmesen
használható a készülék.
MEGJEGYZÉS: a tolófogantyú két állásba állítható (3-4. ábrák).
3
4. Rakja be az oldalkefe hajtószíját. A jobb hátsó keréken lévő tárcsa körül haladjon egészen az
oldalkefe karján lévő tárcsa körül (5. ábra).
MEGJEGYZÉS: az útvonal során a hajtószíjat el kell forgatni, a szíj alsó hátoldalának kell kilépnie
a szíjfeszítő tárcsájából.
5. Az oldalkefe karjának a vázhoz való rögzítéséhez ki kell venni a már a vázon lévő két csavart (6. ábra).
5
6. Helyezze a hajtószíjat a jobb hátsó keréken lévő tárcsára, mozgassa az oldalkefe tartó kart előre vagy
hátra a megfelelő feszesség érdekében (7. ábra). Rögzítse a kart a csavarokat becsavarva, amelyek
a vázhoz rögzítik. Ellenőrizze, hogy a kefe szabadon forog-e.
MEGJEGYZÉS: ellenőrizze, hogy helyesen forog-e, és megfelelően működik-e az oldalkefe. A
kefének az óramutató járásával ellentétes irányba kell forognia, amikor a készülék előre halad, ha
nem így van, a szíj nincs helyesen felszerelve. Ha a szíj csúszik, feszesebbre állítható a csavarokat
meghúzva, amelyek az oldalkefe tartó kart összekapcsolják a vázzal, előre mozdul a tartó, majd
újra meg lehet húzni a csavarokat.
7. Állítsa be a középső kefére kifejtett nyomást, használja a készülék hátsó részén lévő gombot (8. ábra).
10076791-AA_UM_FSM-ID.indb 58
A GÉP ELŐKÉSZÍTÉSE
2
6
Oldalkefe kar
tartója.
Rögzítő
csavarok
7
FIGYELEM: a gombot elforgatva a "+" jelzés irányába a kefére kifejtett nyomás megnő, a gombot
a "-" jelzés felé forgatva a kefére kifejtett nyomás lecsökken.
MEGJEGYZÉS: a túlzott nyomástól a középső kefe fölöslegesen elkophat; megnehezíti a
gépkezelő számára a munkavégzést, és megnőhet a porfelhő a használat során.
8. Ha arra van szükség, hogy a szemetet a készülék közepe felé mozgassa, állítsa be a középső kefe
padlótól való magasságát, használja az oldalkefe tartóján lévő gombot (9. ábra).
FIGYELEM: a "+" jel által mutatott nyíl irányába forgatva a gombot, a kefe közeledik a padlóhoz,
míg ha a gombot a "-" jel által mutatott nyíl irányába forgatja, a kefe eltávolodik a padlótól.
FIGYELEM: ha nincs szükség az oldalkefére, beállíthatja pihenő helyzetbe (10. ábra).
9
A KÉSZÜLÉK HASZNÁLATA
A gépkezelő a készüléket a földről vezeti, magának a készüléknek a hátsó részénél elhelyezkedve, a
tolófogantyút használva.
Amint elkezd előre haladni, a középső és az oldalkefék elkezdenek forogni.
FIGYELEM: a legnagyobb előre haladással megtehető lépcsőfok 2.5cm (1. ábra), míg tolatásnál
19cm (2. ábra).
FIGYELEM: Ha a gépet ott használják, ahol fennáll a veszélye annak, hogy valami leesik, lássa el
a gépkezelőt minden olyan védőfelszereléssel, amely a törvényeknek megfelelően védi a tárgyak
leesésétől.
Ha terjedelmesebb a hulladék, ha hozzá akar férni az ezt összegyűjtő középső keféhez, fel kell emelni
elöl a készüléket a tolófoganytút megnyomva.
Ellenőrizze rendszeres időközönként a szeméttartály telítettségét, és ha szükséges ürítse ki.
FIGYELEM: Vegye figyelembe, hogy az összegyűjtött szemét súlya a felsepert hulladék fajsúlyával
egyenlő.
A munka befejeztével, és mielőtt bármiféle karbantartási munkához hozzákezdene, végezze el a
következő műveleteket:
1. Vigye a gépet az ürítésre kijelölt helyre.
2. Húzza ki a hulladéktartályt a készülékből (1. ábra).
3. A tartályt ürítse a megfelelő kukába.
4
FIGYELEM: Ossza szét a szemetet a hatályos környezetvédelmi szabályoknak megfelelően.
FIGYELEM: A tartály ürítési szakasz során figyeljen oda, hogy ne sérüljön meg az elülső flap (2.
ábra)
4. Vigye a gépet pihenőhelyére.
FIGYELEM: A gépet zárt helyen állítsa le, sík felületen, a gép közelében ne legyenek olyan
tárgyak, amelyek károsíthatják, vagy megsérülhetnek, ha magával a géppel érintkeznek.
58
Mozgás
8
10
1
A MUNKA BEFEJEZTÉVEL
1 2
