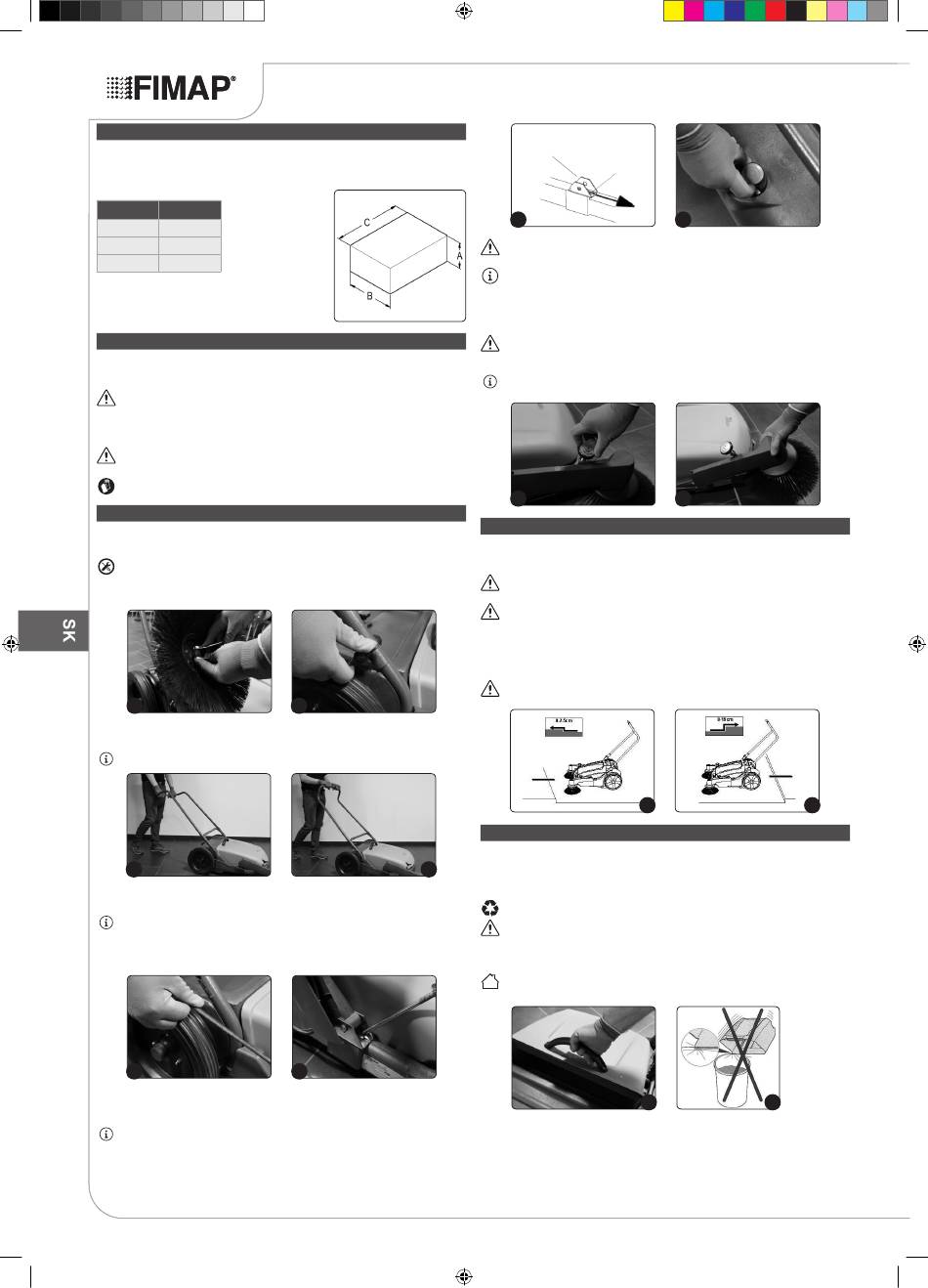

MANIPULÁCIA SO ZABALENÝM ZARIADENÍM
Stroj sa nachádza v špecifickom obale a súčasti obalu (plastové vrecúška, spony atď.), ktoré predstavujú
potenciálne zdroje nebezpečenstva, nesmú zostať v dosahu detí, nesvojprávnych osôb atď. Celková
hmotnosť zariadenia s obalom je 26 kg.
Rozmery obalu sú nasledujúce:
FSM
A 450 mm
B 760 mm
C 930 mm
ROZBALENIE ZARIADENIA
Pri vyberaní stroja z obalu postupujte nižšie uvedeným spôsobom:
1. Postavte vonkajší obal spodnou časťou na podlahu.
VÝSTRAHA: Riaďte sa pri tom obrázkami na kartóne.
2. Otvorte vonkajší kartón.
3. Vyberte príslušenstvo, ktoré sa nachádza vo vnútri kartónu, a opatrne ho uložte na zem.
4. Vytiahnite stroj z kartónového obalu.
VÝSTRAHA: Odporúča sa uschovať všetky súčasti obalu kvôli prípadnej ďalšej preprave
zariadenia.
OPATRNE: Pri týchto úkonoch je potrebné používať rukavice, aby ste sa chránili pri kontakte
s ostrými hranami alebo hrotmi kovových predmetov.
Pri montáží zariadenia postupujte nižšie uvedeným spôsobom:
1. Vyberte bočné kefy zariadenia a upevnite ich skrutkami z výbavy k držiakom bočnej kefy (obr. 1).
VÝSTRAHA: Upevňovacia výbava nie je súčasťou výbavy dodanej so zariadením.
2. Vyberte ovládacie riadidlá z obalu a upevnite ich skrutkami z výbavy k držiakom, ktoré sa nachádzajú
na ráme (obr. 2).
1
3. Nastavujte ovládacie riadidlá, až kým nenájdete optimálnu polohu; pri použití zariadenia v tejto polohe
sa musíte cítiť pohodlne.
POZNÁMKA: ovládacie riadidlá je možné nastaviť do dvoch polôh (obr. 3 – obr. 4).
3
4. Nasaďte prevodový remeň bočnej kefy. Oviňte ho okolo kotúča na pravom zadnom kolese, a takisto
okolo kotúča na ramene bočnej kefy (obr. 5).
POZNÁMKA: Pri nasadzovaní je potrebné otáčať prevodovým remeňom tak, aby spodná časť
remeňa vychádzala z kotúča napínača remeňa.
5. Na pripojenie ramena bočnej kefy k rámu je potrebné odstrániť dve skrutky, ktoré sa nachádzajú na
ráme (obr. 6).
5
6. Nasaďte prevodový remeň na kotúč pravého zadného kolesa, posuňte rameno držiaka bočnej
kefy dopredu alebo dozadu na dosiahnutie požadovaného napnutia (obr. 7). Upevnite rameno
zaskrutkovaním skrutiek, ktorými je upevnené na rám. Skontrolujte, či zametačka voľne rotuje.
POZNÁMKA: skontrolujte správnu rotáciu a funkčnosť bočnej kefy. Kefa musí rotovať v protismere
hodinových ručičiek pri pohybe stroja vpred, a pokiaľ je to inak, znamená to, že remeň nie je
správne namontovaný. Ak sa remeň kĺže, je možné ho viac napnúť s pomocou skrutiek, ktorými je
rameno držiaka bočnej kefy pripevnené o rám, držiak sa posunie dopredu a skrutky sa opäť
utiahnu.
7. Nastavte úroveň tlaku vyvíjaného na stredovú kefu s pomocou otočného ovládača na zadnej strane
prístroja (obr. 8).
10076791-AA_UM_FSM-ID.indb 54
PRÍPRAVA ZARIADENIA
2
6
Držiak ramena
bočnej kefy
Upevňovacie
skrutky
7
VÝSTRAHA: Otočením ovládača smerom k symbolu „+" tlak na kefu stúpa, otočením k symbolu
„-" tlak na kefu klesá.
POZNÁMKA: Príliš veľký tlak môže spôsobiť nadbytočné opotrebovanie stredovej kefy; zvyšuje
namáhavosť práce pre obsluhu a môže viesť k zvýšenej tvorbe kúdolov prachu pri používaní
stroja.
8. Keď je potrebné viesť nečistoty smerom do stredu zariadenia, nastavte výšku bočnej kefy od zeme,
a to otočným ovládačom, ktorý sa nachádza na držiaku bočnej kefy (obr. 9).
UPOZORNENIE: Otáčaním otočného ovládača smerom k šípke označenej symbolom „+" dôjde
k priblíženiu kefy k podlahe, zatiaľ čo presunutím otočného ovládača smerom k šípke označenej
symbolom „-" sa kefa oddiali.
UPOZORNENIE: Ak nepotrebujete použiť bočnú kefu, je možné ju umiestniť do pokojového
režimu (obr. 10).
9
Pracovník vedie zariadenie nad zemou, pričom sa sám nachádza v zadnej časti samotného zariadenia,
a drží ho za príslušné riadidlá.
Bezprostredne po zahájení pohybu dopredu sa stredová kefa a bočné kefy začnú otáčať.
VÝSTRAHA: Maximálny prekonateľný schod pri jazde dopredu je 2,5 cm (obr. 1), zatiaľ čo pri
jazde dozadu je to 19 cm (obr. 2).
VÝSTRAHA: Pri použití stroja na miestach, kde hrozí nebezpečenstvo pádu predmetov, poskytnite
pracovníkovi všetky osobné ochranné prostriedky na ochranu proti pádu predmetov, ktoré sú
vyžadované zákonnými nariadeniami.
Ak chcete odstrániť objemný odpad, je potrebné zdvihnúť prednú časť zariadenia zatlačením na riadidlá,
aby sa odpad dostal ku stredovej kefe, ktorá ho pozbiera.
Pravidelne kontrolujte stav naplnenia zásuvky na zber odpadu a podľa potreby ju vyprázdnite.
VÝSTRAHA: Majte na pamäti, že hmotnosť zozbieraných nečistôt je priamo úmerná hustote
zozbieraného materiálu.
PO UKONČENÍ PRACOVNEJ ČINNOSTI
Po ukončení pracovnej činnosti a pred každou údržbou vykonajte nižšie uvedené úkony:
4
1. Premiestnite zariadenie na miesto určené pre vyprázdňovanie.
2. Vytiahnite zásuvku na odpad zo zariadenia (obr. 1).
3. Vyprázdnite obsah zásuvky do určeného sudu.
VÝSTRAHA: Rozdeľte nečistoty podľa platného predpisu na ochranu životného prostredia.
VÝSTRAHA: Počas vyprázdnenia zásuvky dávajte pozor, aby ste nepoškodili prednú klapku (obr.
2)
4. Premiestnite zariadenie na odstavné miesto.
UPOZORNENIE: Zariadenie uskladnite v uzavretom priestore a na rovnej a hladkej ploche.
V blízkosti zariadenia sa nesmú nachádzať predmety, ktoré by mohli poškodiť zariadenie, alebo
ktoré by sa pri styku so zariadením mohli samé poškodiť.
54
Smer pohybu
8
10
PRACOVNÁ ČINNOSŤ
1
1 2
2
