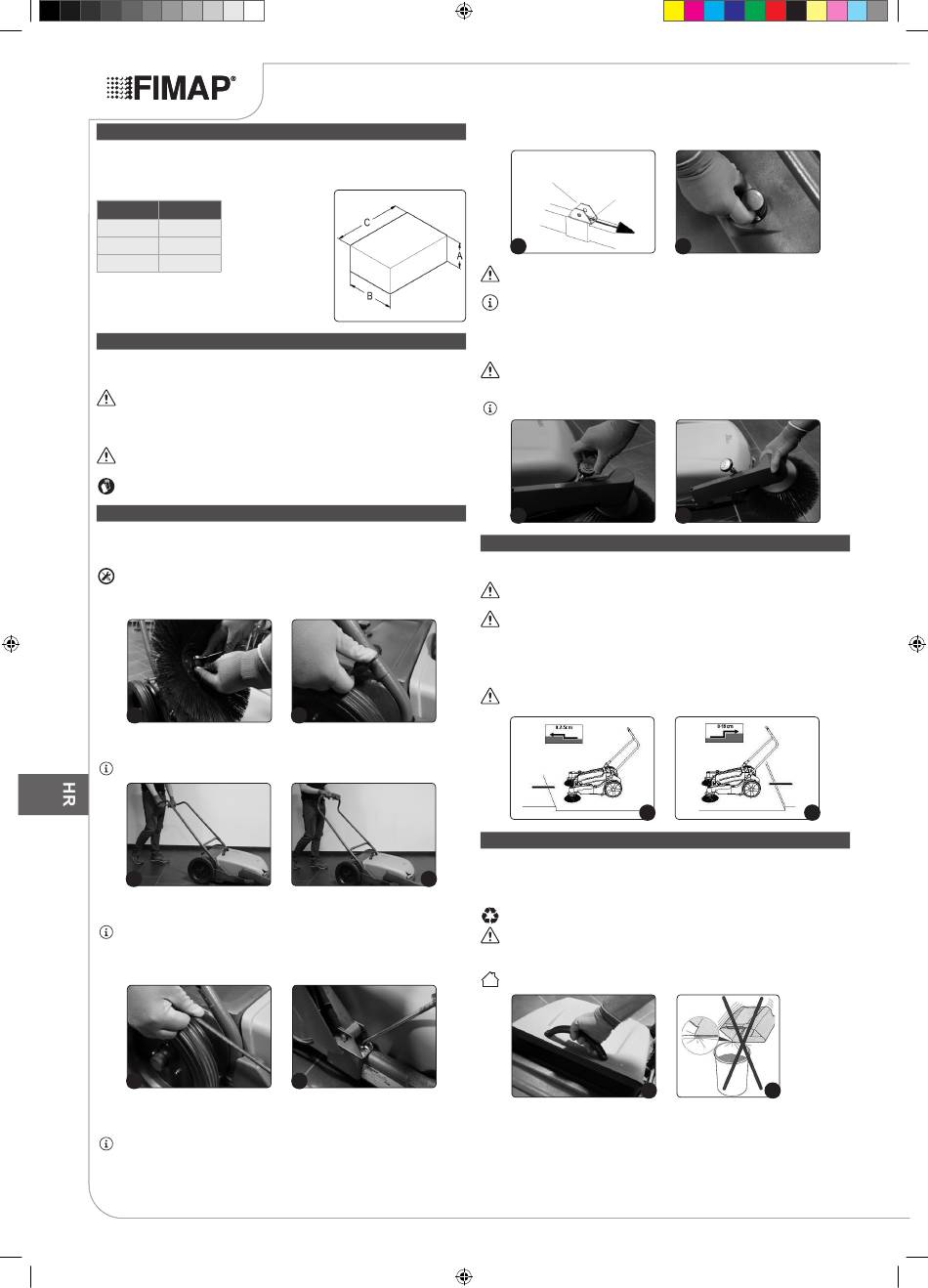

PREMJEŠTANJE ZAPAKIRANOG UREĐAJA
Stroj se nalazi u posebnom pakiranju; budući da su elementi pakiranja (plastične vrećice, spojnice itd.)
potencijalni izvori opasnosti, ne smiju ostati na dohvat djece, nesposobnih osoba itd. Ukupna masa
uređaja s ambalažom iznosi 26 kg.
Dimenzije pakiranja su sljedeće:
FSM
A 450 mm
B 760 mm
C 930 mm
KAKO RASPAKIRATI UREĐAJ
Slijedi postupak vađenja stroja iz ambalaže.
1. Namjestite donji dio vanjske ambalaže tako da dodiruje pod.
UPOZORENJE: za referenciju će vam poslužiti piktografi otisnuti na kartonskoj kutiji.
2. Otvorite vanjski karton.
3. Izvadite dodatnu opremu koja se nalazi u kartonu i blago je položite na tlo.
4. Izvucite stroj iz kartonske kutije.
UPOZORENJE: savjetujemo da sačuvate sve komponente ambalaže za eventualan prijevoz
uređaja.
OPREZ: ove radnje trebate obavljati služeći se rukavicama kako biste se zaštitili od mogućeg
dodira rubova ili vrhova metalnih predmeta.
PRIPREMANJE UREĐAJA
Slijedi postupak sastavljanja uređaja.
1. Izvucite bočne četke iz uređaja pa ih pomoću dostavljene vijčane opreme pričvrstite na nosače bočne
četke (sl. 1).
UPOZORENJE: alat za pričvršćivanje se ne dostavlja zajedno s uređajem.
2. Izvucite držak iz ambalaže pa ga pomoću dostavljene vijčane opreme pričvrstite na nosače na okviru
(sl. 2).
1
3. Namjestite držak sve dok ne pronađete najpogodniji položaj koji mora pružati osjećaj udobnosti pri
uporabi uređaja.
NAPOMENA: držak se može podesiti u dva položaja (sl. 3 - sl. 4).
3
4. Stavite prijenosni remen bočne četke. Provedite ga oko remenice na stražnjem desnom kotaču pa oko
remenice na kraku bočne četke (sl. 5).
NAPOMENA: prijenosni remen se na svom putu mora okrenuti, donja stražnja strana remena
mora izlaziti iz remenice zatezača remena.
5. Kako biste krak bočne četke spojili na okvir, morate izvaditi dva vijka koja se već nalaze na okviru
(sl. 6).
5
6. Stavite prijenosni remen na remenicu na stražnjem desnom kotaču, premjestite krak nosača bočne
četke naprijed ili natrag kako biste postigli željenu zategnutost (sl. 7). Pričvrstite krak navijanjem vijaka
koji ga pričvršćuju za okvir. Kontrolirajte okreće li se dio za metenje slobodno.
NAPOMENA: kontrolirajte okreće li se i radi li bočna četka pravilno. Četka se mora okretati
suprotno od smjera kazaljke na satu kad uređaj ide naprijed; ako se ne okreće tako, znači da
remen nije pravilno postavljen. Ako remen klizi, možete povećati zategnutost tako da otpustite vijke
kojima je krak nosača bočne četke spojen na okvir, premjestite nosač prema naprijed, zatim
ponovno zategnete vijke.
10076791-AA_UM_FSM-ID.indb 70
2
4
6
70
7. Podesite pritisak koji se vrši na središnju četku pomoću gljivastog gumba smještenog u stražnjem
dijelu uređaja (sl. 8).
Nosač kraka
bočne četke
Pričvrsni
vijci
Pokret
7
UPOZORENJE: okretanjem gljivastog gumba prema simbolu "+" povećavate pritisak koji se vrši
na četku; okretanjem gljivastog gumba prema simbolu "-" smanjujete pritisak koji se vrši na četku.
NAPOMENA: pretjerano jaki pritisak može prouzročiti nepotrebno trošenje središnje četke,
povećati napor rukovatelja pri radu i može prouzročiti stvaranje većeg oblaka prašine tijekom
uporabe.
8. Ako prljavštinu treba usmjeriti prema središtu uređaja, podesite visinu bočne četke od tla pomoću
gljivastog gumba smještenog na nosaču bočne četke (sl. 9).
PAŽNJA: ako gljivasti gumb pomaknete prema strelici označenoj simbolom "+", četka će se
približiti podu; ako ga pomaknete prema strelici označenoj simbolom "-", četka će se udaljiti od
poda.
PAŽNJA: ako vam bočna četka ne treba, možete je namjestiti u način mirovanja (sl. 10).
9

RAD

Rukovatelj upravlja uređajem s tla, stojeći u stražnjem dijelu samog uređaja i držeći odgovarajući držak.
Čim se počnete kretati prema naprijed, središnja četka i bočne četke počinju se okretati.
UPOZORENJE: pri kretanju naprijed moguće je prijeći stepenicu maksimalne visine 2,5 cm (sl. 1),
a pri kretanju unatrag 19 cm (sl. 2).
UPOZORENJE: ako se stroj rabi na mjestima gdje postoji rizik od pada predmeta, rukovatelj mora
biti opremljen svim sredstvima za zaštitu od pada predmeta, koja su u skladu sa zakonskim
propisima.
Kako bi se u prisutnosti glomaznih otpadaka omogućio njihov pristup središnjoj četki koja ih sakuplja,
treba pritisnuti držak i podignuti prednji dio uređaja.
Periodično kontrolirajte stanje napunjenosti spremnika za prašinu i otpatke te ga eventualno ispraznite.
UPOZORENJE: Imajte na umu da je težina prikupljene prljavštine proporcionalna specifičnoj težini
očišćenog materijala.
1
NA ZAVRŠETKU RADA
Na završetku rada i prije bilo kakvog održavanja obavite radnje koje slijede.
1. Odnesite uređaj na mjesto namijenjeno pražnjenju.
2. Izvucite spremnik za otpatke iz uređaja (sl. 1).
3. Ispraznite sadržaj spremnika u tome namijenjenu kantu.
UPOZORENJE: razdvojite otpatke prema važećim propisima o zaštiti okoliša.
UPOZORENJE: u fazi pražnjenja spremnika pazite da ne oštetite prednji preklopac (sl. 2).
4. Odnesite uređaj na mjesto namijenjeno njegovom mirovanju.
PAŽNJA: Parkirajte uređaj na ravnoj površini i na zatvorenom mjestu; u blizini uređaja ne smije biti
predmeta koji mogu oštetiti uređaj ili se sami oštetiti u dodiru s njim.
1
8
10
2
2
