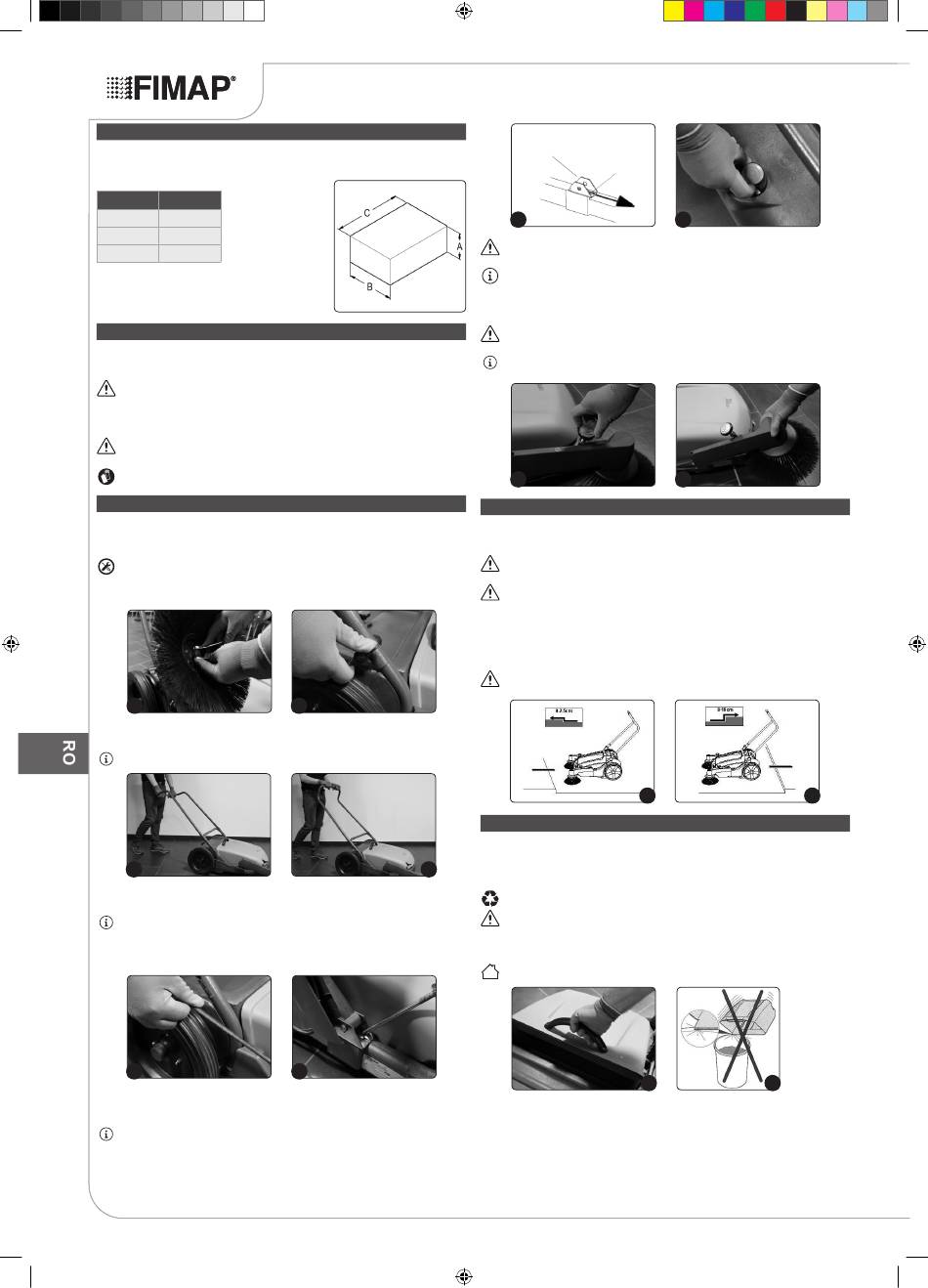

MANEVRAREA APARATULUI AMBALAT

Maşina este împachetată într-un ambalaj special, iar elementele de ambalare (saci de plastic, capse
etc.) reprezintă surse potenţiale de pericol şi nu trebuie lăsate la îndemâna copiilor sau a persoanelor
neresponsabile etc. Masa totală a aparatului, cu ambalajul inclus, este de 26 kg.
Dimensiunile ambalajului sunt următoarele:
FSM
A 450mm
B 760mm
C 930mm

DEZAMBALAREA APARATULUI

Procedura de scoatere a maşinii din ambalaj este următoarea:
1. Aşezaţi partea inferioară a ambalajului extern în contact cu pardoseala.
AVERTISMENT: utilizaţi ca referinţă imaginile de pe cutie.
2. Deschideţi cutia externă.
3. Scoateţi accesoriile prezente în interiorul cutiei şi sprijiniţi-le uşor de sol.
4. Scoateţi maşina din carton.
AVERTISMENT: Se recomandă păstrarea tuturor componentelor ambalajului pentru un alt
transport al aparatului.
PRECAUŢIE: Aceste operaţiuni trebuie efectuate utilizând mănuşi pentru a vă proteja de
contactul posibil cu marginile sau vârfurile obiectelor metalice.
PREGĂTIREA APARATULUI
Procedura pentru asamblarea aparatului este următoarea:
1. Extrageți periile laterale din aparat și, cu ajutorul șuruburilor din dotare, fixați-le pe suporturile periei
laterale (Fig.1).
AVERTISMENT: echipamentul de fixare nu face parte din dotarea aparatului.
2. Extrageți ghidonul de comandă din ambalaj și, cu ajutorul șuruburilor din dotare, fixați-l pe suporturile
de pe cadru (Fig.2).
1
3. Poziţionaţi ghidonul de comandă până când identificaţi poziţia optimă; această poziţie trebuie să vă
dea o senzaţie de confort în timpul utilizării maşinii.
NOTA BENE: ghidonul de comandă poate fi reglat în două poziţii (Fig.3 - Fig.4).
3
4. Introduceţi cureaua de transmisie a periei laterale. Treceţi din jurul scripetelui aflat la roata din dreapta
spate, în jurul scripetelui de pe braţul periei laterale (Fig.5).
NOTA BENE: pe traseu cureaua de transmisie trebuie să fie rotită, partea din spate inferioară a
curelei va trebui să iasă din scripetele întinzătorului.
5. Pentru a cupla braţul periei laterale la cadru trebuie să scoateţi cele două şuruburi care se află deja
pe cadru (Fig.6).
5
6. Puneţi cureaua de transmisie pe scripetele deja prezent la roata din dreapta spate, glisaţi braţul de
susţinere a periei laterale în faţă sau în spate pentru a obţine tensiunea dorită (Fig.7). Fixaţi braţul,
strângând şuruburile care îl fixează de cadru. Controlaţi ca grupul de periere să se rotească liber .
NOTA BENE: verificaţi ca peria laterală să se rotească şi să funcţioneze corect. Peria trebuie să
se rotească în sens antiorar atunci când maşina se deplasează în faţă; dacă nu se întâmplă acest
lucru, cureaua nu a fost instalată corect. În cazul în care cureaua alunecă, se poate creşte
tensiunea trăgând şuruburile care conectează braţul de susţinere a periei laterale la cadru,
suportul trebuie deplasat în faţă şi apoi se scot din nou şuruburile.
7. Reglaţi presiunea exercitată asupra periei centrale, acţionaţi asupra butonului aflat în partea din spate
a maşinii (Fig.8).
10076791-AA_UM_FSM-ID.indb 66
2
4
6
66
Suport braţ perie
laterală
Şuruburi
de fixare
Manevrare
7
AVERTIZARE: rotind butonul spre simbolul „+" presiunea exercitată asupra periei va creşte, iar
rotind butonul spre simbolul „-" presiunea exercitată asupra periei va scădea.
NOTA BENE: o presiune prea mare poate cauza o uzură inutilă a periei centrale; mărirea efortului
de lucru pentru operator şi poate cauza creşterea norului de praf în timpul utilizării.
8. Dacă este necesar să împingeți murdăria spre centrul aparatului, reglați înălțimea de la sol a periei
laterale, acționați asupra butonului rotativ de pe peria laterală (Fig.9).
ATENŢIE: rotind butonul rotativ spre săgeata indicată de simbolul „+", peria se va apropia de sol,
iar rotind butonul spre săgeata indicată de simbolul „-", peria se va îndepărta de la sol.
ATENŢIE: dacă nu este nevoie să se utilizeze peria laterală, aceasta poate fi așezată în mod de
repaus (Fig.10).
9
FUNCŢIONARE
Operatorul conduce aparatul de la sol, poziționându-se în partea din spate a acestuia și prinzând ferm
ghidonul corespunzător.
Imediat ce se va înainta, peria centrală și periile laterale vor începe să se rotească.
AVERTIZARE: Pasul maxim admis la mersul în faţă este de 2,5 cm (Fig.1), iar cel pentru mersul
înapoi este de 19 cm (Fig.2).
AVERTIZARE: Dacă maşina este utilizată în spaţii unde există pericolul de cădere de obiecte,
operatorul trebuie să fie echipat cu dispozitive de protecţie împotriva căderii obiectelor, conform
prevederilor legale.
Dacă sunt prezente deșeuri voluminoase, pentru a permite accesul la peria centrală care le strânge, este
nevoie să ridicați aparatul din față apăsând pe ghidon.
Controlați periodic starea de umplere a compartimentului de colectare a deșeurilor și, dacă este cazul,
goliți-l.
AVERTIZARE: Aveţi în vedere faptul că murdăria colectată este proporţională cu greutatea
specifică a materialului măturat.
1
LA FINALIZAREA OPERAŢIUNILOR DE LUCRU
La finalizarea operaţiunilor şi înainte de întreţinere, efectuaţi următoarele operaţiuni:
1. Aduceţi aparatul în locul destinat evacuării.
2. Scoateţi compartimentul pentru deşeuri din aparat (Fig.1).
3. Goliți conținutul acestuia în tomberonul corespunzător.
AVERTIZARE: Selectaţi murdăria în funcţie de legislaţia în vigoare privind protecţia mediului.
AVERTIZARE: În timpul fazei de golire a compartimentului, aveţi grijă să nu deterioraţi clapeta din
faţă (Fig.2)
4. Aduceţi aparatul în locul destinat depozitării.
ATENŢIE: Depozitaţi aparatul într-un loc închis, pe o suprafaţă plană. În apropierea aparatului nu
trebuie să existe obiecte care pot cauza deteriorări sau se pot deteriora în contact cu acesta.
1
8
10
2
2
