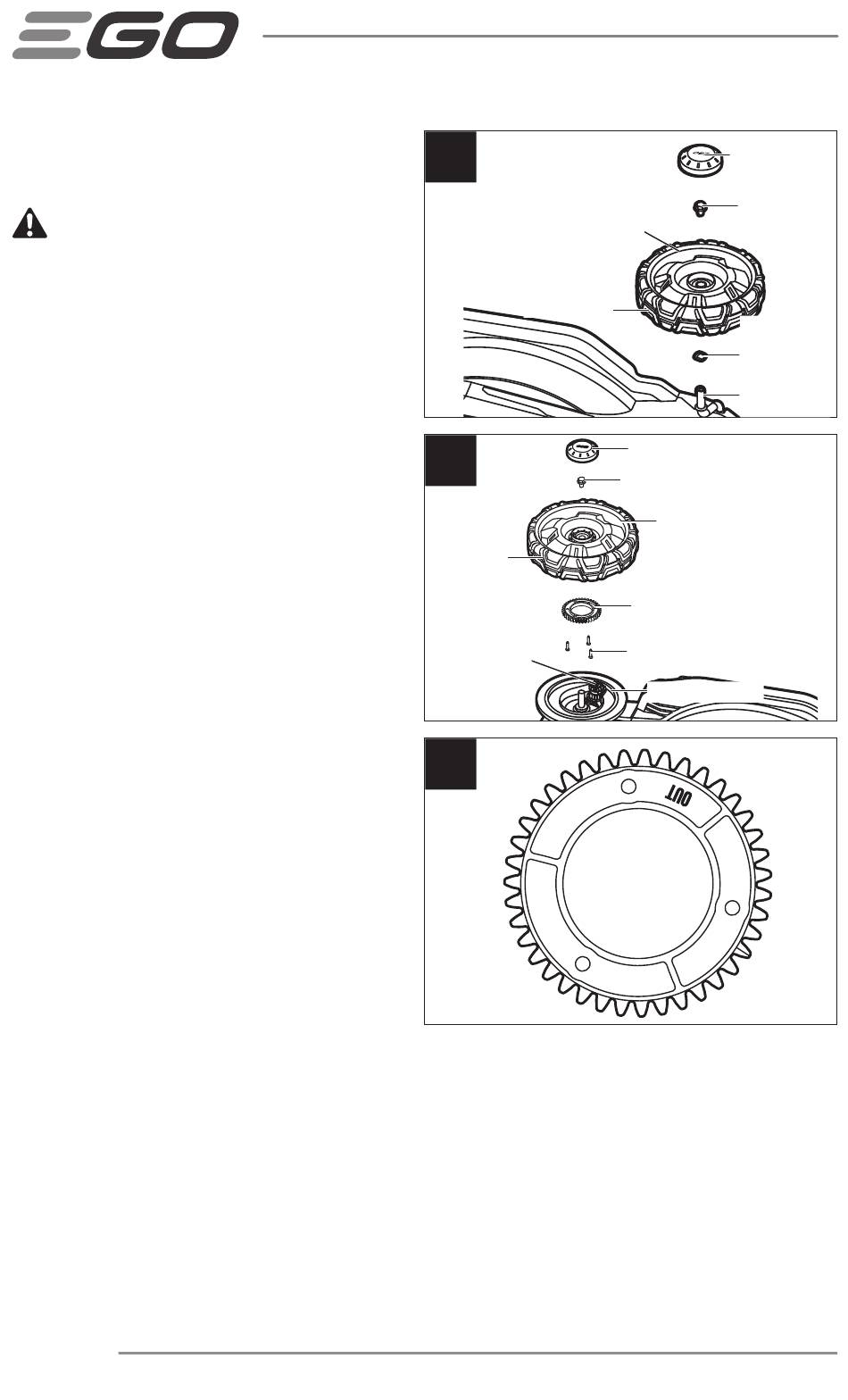

REMPLACEMENT DES ROUES
(Fig. 21a, 21b et 21c)
AVERTISSEMENT :
le(s) bloc(s)-piles lorsque vous effectuez
une opération d'entretien ou lorsque vous
transportez la tondeuse à gazon.
1. Tournez la tondeuse sur le côté, avec
la partie supérieure contre un mur.
2. Utilisez un tournevis à lame plate
pour dégager le cache-poussière de
la roue.
3. Utilisez une clé réglable ou une clé
de 13 mm / 1/2 po pour tourner le
boulon dans le sens inverse des
aiguilles d'une montre afin de le
desserrer.
4. Retirez le boulon, la roue usée et la
rondelle ondulée de l'axe de roue.
REMARQUE :
◾
Lorsque vous remplacez la
roue arrière, retirez le pignon
d'entraînement de la roue usée et
montez-le sur la nouvelle roue à
l'aide des trois vis en utilisant un
tournevis Torx T20 (non inclus).
◾
Lors du montage de l'engrenage
d'entraînement, la surface de l'engrenage portant la mention « OUT » doit être
orientée vers l'extérieur (Fig. 21c).
5. Montez la rondelle ondulée et la nouvelle roue sur l'arbre de roue. Notez que
l'évidement rond doit être tourné vers l'extérieur.
6. Sécurisez la roue avec le boulon en serrant le boulon dans le sens des aiguilles
d'une montre.
7. Montez le cache-poussière sur la roue et appuyez dessus pour le mettre en place.
110
TONDEUSE À GAZON DE 22 PO SANS FIL À PILES AU LITHIUM-ION DE 56 V — LM2240SP/LM2240SP-FC
21a
Retirez toujours
21b
21c
Encastrement
rond face à
l'extérieur
Roue avant
Roue
arrière
Rondelle
élastique
ondulée
Cache
antipoussière
Boulon
Rondelle
élastique
ondulée
Essieu de
roue
Cache antipoussière
Boulon
Encastrement rond
face à l'extérieur
Engrenage
d'entraînement
Vis
Essieu de roue
