2. Voltee la cortadora de césped sobre
uno de sus lados.
3. Inserte una varilla metálica
(estabilizador 1) de 5/16 de pulgada
(8 mm) de Ø o menos en el agujero
del estabilizador para impedir que la
cuchilla rote al aflojar el perno del eje.
4. Utilice la llave de tuerca de 9/16 de
pulgada (14 mm) para girar el perno
del eje EN SENTIDO CONTRARIO AL
DE LAS AGUJAS DEL RELOJ para
aflojar y retirar el perno del eje
(Fig. 18a).
AVISO:
Si el perno del eje rota con el eje
del motor al aflojar dicho perno, coloque
otra varilla metálica con un diámetro de
menos de 1/4 de pulgada (6,35 mm) en el
agujero ubicado en el ventilador para que
actúe como estabilizador 2.
5. Retire la arandela elástica cónica, la arandela plana y el juego de cuchillas (Fig. 18b).
6. Deje el ventilador en el eje del motor.
Para reemplazar el conjunto de cuchilla
En la Fig. 18c se muestra el conjunto de cuchilla embolsadora de alta elevación (no
incluido).
AVISO:
Para reinstalar o reemplazar el conjunto de cuchilla, asegúrese de reinstalar
las piezas en el orden exacto en que se retiraron.
7. Posicione el conjunto de cuchilla sobre la brida interna del ventilador con la
superficie de la cuchilla inferior marcada con las palabras "THIS SIDE FACING
GRASS" (ESTE LADO ORIENTADO HACIA EL PASTO) orientadas hacia fuera.
8. Alinee la arandela plana con el eje del motor y móntela en su lugar.
9. Coloque la arandela de resorte cónica en el perno del eje con la superficie
convexa hacia abajo, monte el perno del eje en el eje y apriete el perno con los
dedos en el sentido de las agujas del reloj (Fig. 18b).
CORTADORA DE CÉSPED DE 22 PULGADAS INALÁMBRICA DE ION LITIO DE 56 V — LM2240SP/LM2240SP-FC

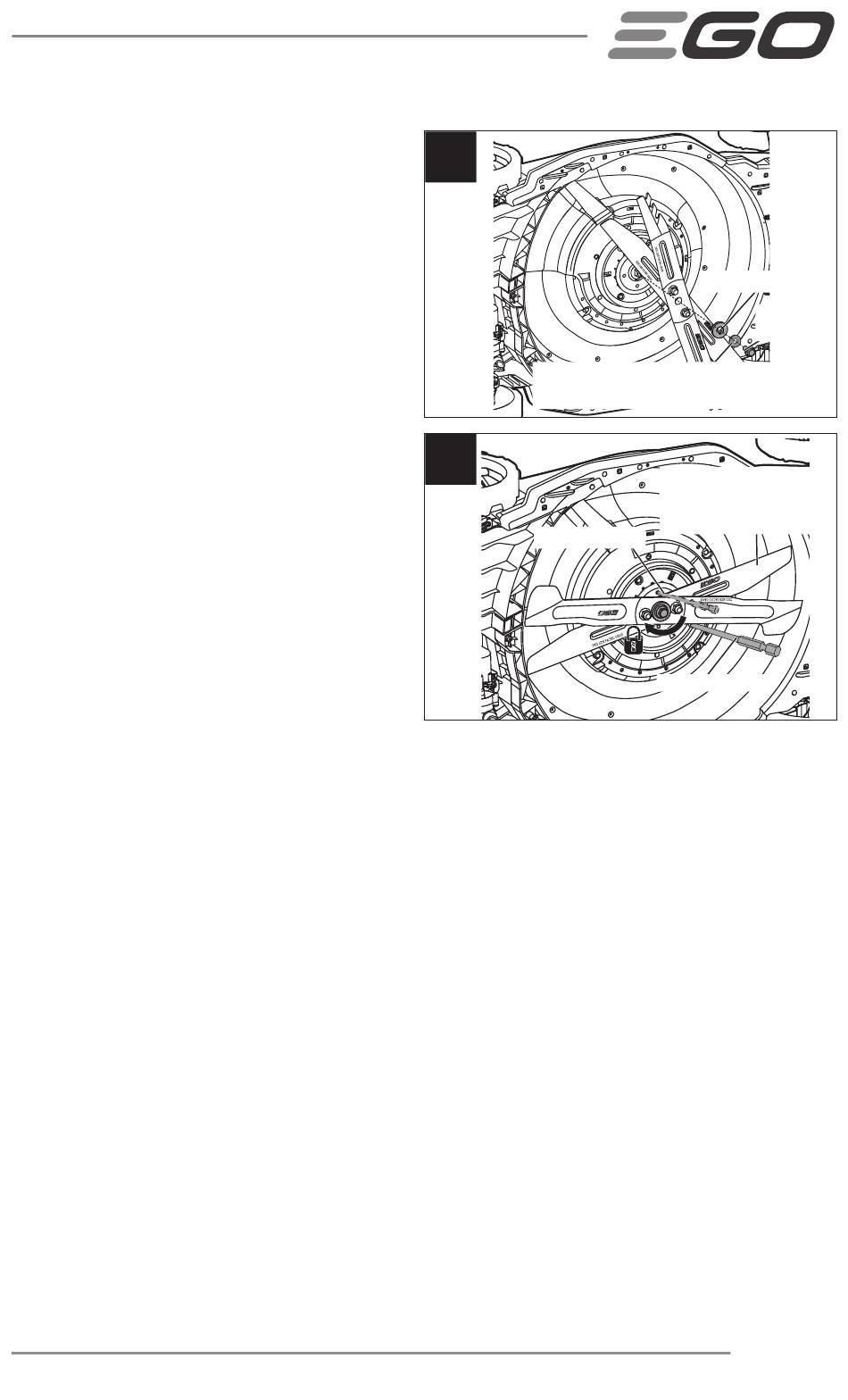

18b
Arandela elástica cónica
(superficie convexa hacia abajo)
18c
Estabilizador 2
Arandela plana
Perno del
eje
Conjunto de cuchilla
embolsadora de alta
elevación
Estabilizador 1
