19g
Protubérance
diamantée
19j
Rondelle à ressort conique (surface
convexe orientée vers le bas)
AVIS :
Le trou diamanté de la lame inférieure doit s'emboîter dans la saillie diamantée
des boulons.

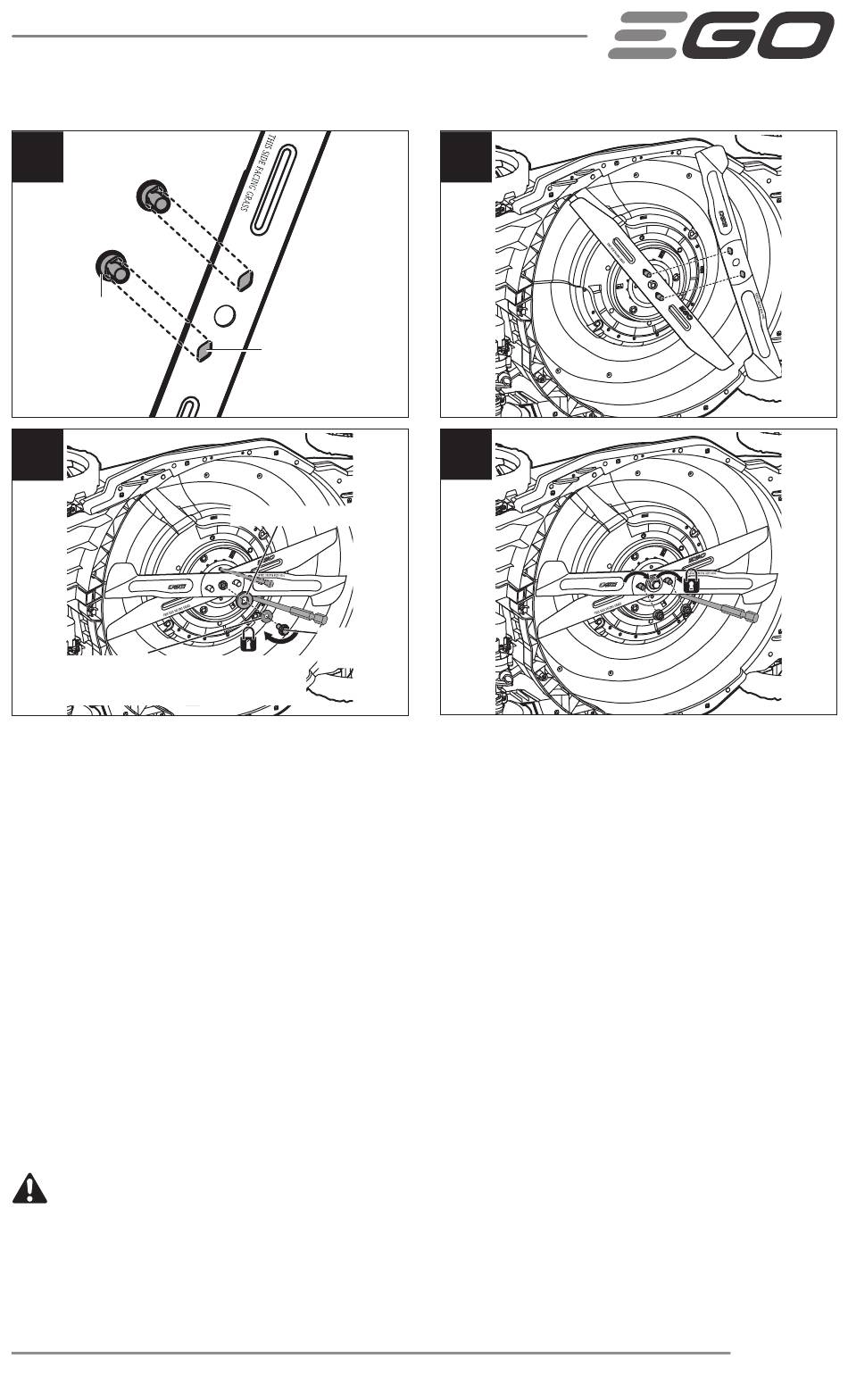

10. Insérez la tige métallique pour bloquer les lames, placez la rondelle à ressort
conique sur le boulon de l'arbre avec la surface convexe orientée vers le bas, puis
installez la rondelle plate et le boulon de l'arbre sur l'arbre du moteur et serrez le
boulon de l'arbre à la main DANS LE SENS DES AIGUILLES D'UNE MONTRE. Serrer
le boulon de l'arbre à 36-43 pi-lb (50-60 Nm) (schéma 19j).
AVIS :
Si le boulon de l'arbre tourne avec l'arbre du moteur pendant le serrage, placez
une autre tige en métal dans le petit trou du ventilateur pour servir de stabilisateur 2.
11. Installez les deux écrous sur les boulons et serrez-les à la main DANS LE SENS DES
AIGUILLES D'UNE MONTRE. Serrez les deux écrous à 30 Nm / 22 pi-lb (Fig. 19k).
AFFÛTAGE DES LAMES
AVERTISSEMENT :
ou en enveloppant les bords coupants avec des chiffons ou d'autres matériaux lorsque
vous effectuez des opérations de maintenance sur la lame de la tondeuse à gazon. Retirez
toujours le bloc-piles lorsque vous effectuez une opération d'entretien ou lorsque vous
transportez la tondeuse à gazon.
TONDEUSE À GAZON DE 22 PO SANS FIL À PILES AU LITHIUM-ION DE 56 V — LM2240SP/LM2240SP-FC
Trou
diamanté
Rondelle plate
Boulon de
l'arbre
Protégez-vous toujours les mains en portant des gants épais
19h
19k
107
