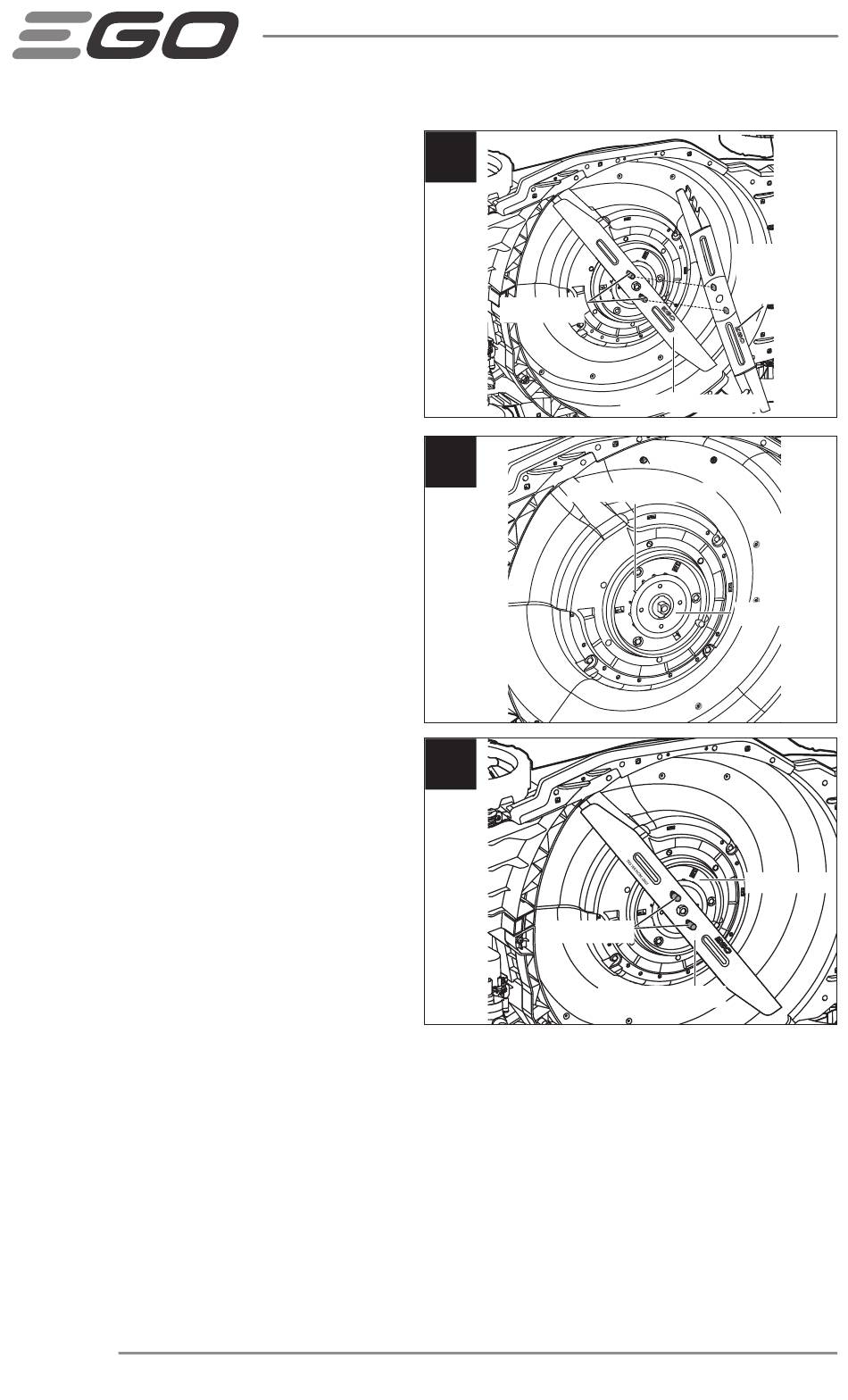

5. Retirez la lame très performante du
bas et la lame du haut de l'arbre
du moteur (Fig. 19d). Retirez les
deux boulons de la lame supérieure.
CONSERVEZ LES DEUX BOULONS
EN VUE DU RÉASSEMBLAGE DES
LAMES ULTÉRIEUREMENT.
6. Laissez le ventilateur sur l'arbre du
moteur. Assurez-vous que la pale
du ventilateur est orientée vers le
châssis (Fig. 19e).
Installation des lames
AVIS :
Pour réinstaller ou remplacer la
lame ou les lames, veillez à assembler
les pièces dans l'ordre exact dans lequel
elles ont été retirées, en vous assurant
notamment que les mentions « THIS SIDE
FACING GRASS » (Ce côté face à l'herbe)
sur la lame supérieure et sur la lame
inférieure sont tournées vers l'extérieur.
7. Portez des gants de protection.
8. Insérez les deux boulons dans la
lame supérieure depuis le côté
arrière indiquant « THIS SIDE
FACING GRASS » (Ce côté face à
l'herbe), puis positionnez la lame
supérieure sur l'arbre du moteur
(Fig. 19f).
AVIS :
La protubérance diamantée sur les boulons doit être alignée sur le trou
diamanté de la lame supérieure (Fig. 19g).
9. En fonction de ce que vous souhaitez, montez la lame inférieure choisie sur
l'arbre du moteur (voir le chapitre intitulé « SYSTÈME DE COUPE SELECT CUT™
» dans ce mode d'emploi). La Fig. 19h est une illustration de la lame inférieure
d'ensachage à grande puissance d'aspiration.
106
TONDEUSE À GAZON DE 22 PO SANS FIL À PILES AU LITHIUM-ION DE 56 V — LM2240SP/LM2240SP-FC
19d
Boulons (2)
19e
Pale du ventilateur
19f
Boulons (2)
Lame très
performante
du bas
Lame supérieure
Ventilateur
Ventilateur
Lame supérieure
