10. Insérez la tige en métal (stabilisateur 1) à l'appui comme indiqué à la Fig. 18c.
11. Utilisez la clé dynamométrique de 14 mm / 9/16 po pour serrer le boulon de
l'arbre DANS LE SENS DES AIGUILLES D'UNE MONTRE. Le couple recommandé
pour le boulon de fixation du jeu de lames est de 50-60 Nm / 36-43 pi-lb.
AVIS :
Si le boulon de l'arbre tourne avec l'arbre du moteur lors du serrage du boulon,
placez une autre petite tige en métal pour servir de stabilisateur 2.
Remplacement des lames
séparément
Retrait des lames
1. Arrêtez le moteur ; retirez le(s)
bloc(s)-piles de la tondeuse à gazon.
2. Mettez la tondeuse sur son côté(Fig.
19a).
3. Portez des gants de protection.
Insérez la tige en métal d'un
diamètre de 8 mm / 5/16 po
dans l'orifice du stabilisateur
(stabilisateur 1) pour bloquer les
lames. Utilisez la clé de 14 mm /
9/16 po pour desserrer et retirer les
deux écrous (Fig. 19b). CONSERVEZ
LES DEUX ÉCROUS EN VUE DU
RÉASSEMBLAGE DES LAMES
ULTÉRIEUREMENT.
4. Utilisez la clé pour desserrer et
retirer le boulon de l'arbre, la
rondelle à ressort conique et la
rondelle plate (schéma 19c).
AVIS :
Si le boulon de l'arbre tourne
avec l'arbre du moteur pendant que vous
êtes en train de le desserrer, placez une
autre tige en métal de diamètre inférieur
à 6,35 mm / 1/4 po à l'intérieur du petit
trou dans le ventilateur pour servir de stabilisateur 2.
TONDEUSE À GAZON DE 22 PO SANS FIL À PILES AU LITHIUM-ION DE 56 V — LM2240SP/LM2240SP-FC

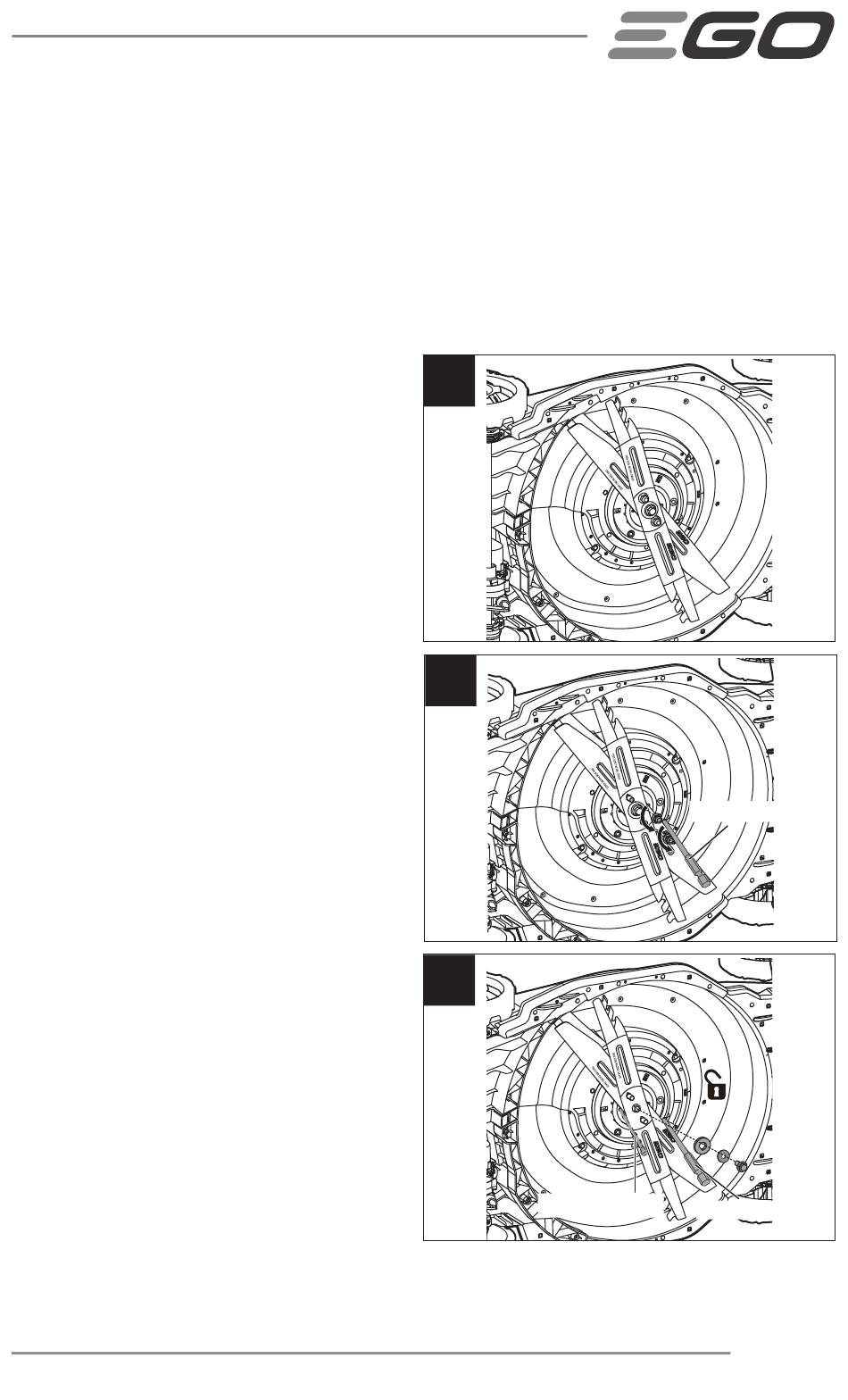

19a
19b
19c
Stabilisateur 2
Stabilisateur 1
Stabilisateur 1
105
