2. Mettez la tondeuse sur son côté.
3. Insérez une tige en métal
(stabilisateur 1) de de 8 mm / 5/16
po de diamètre ou moins dans le
trou du stabilisateur pour empêcher
le jeu de lames de tourner lorsque
l'on desserre le boulon de l'arbre.
4. Utilisez la clé de 14 mm / 9/16 po
pour tourner le boulon de l'arbre
DANS LE SENS INVERSE DES
AIGUILLES D'UNE MONTRE afin de
desserrer et de retirer le boulon de
l'arbre (Fig. 18a).
AVIS :
Si le boulon de l'arbre tourne
avec l'arbre du moteur pendant que
vous êtes en train de le desserrer, placez
une autre tige en métal de diamètre
inférieur à 6,35 mm / 1/4 po à l'intérieur
du trou dans le ventilateur pour servir de
stabilisateur 2.

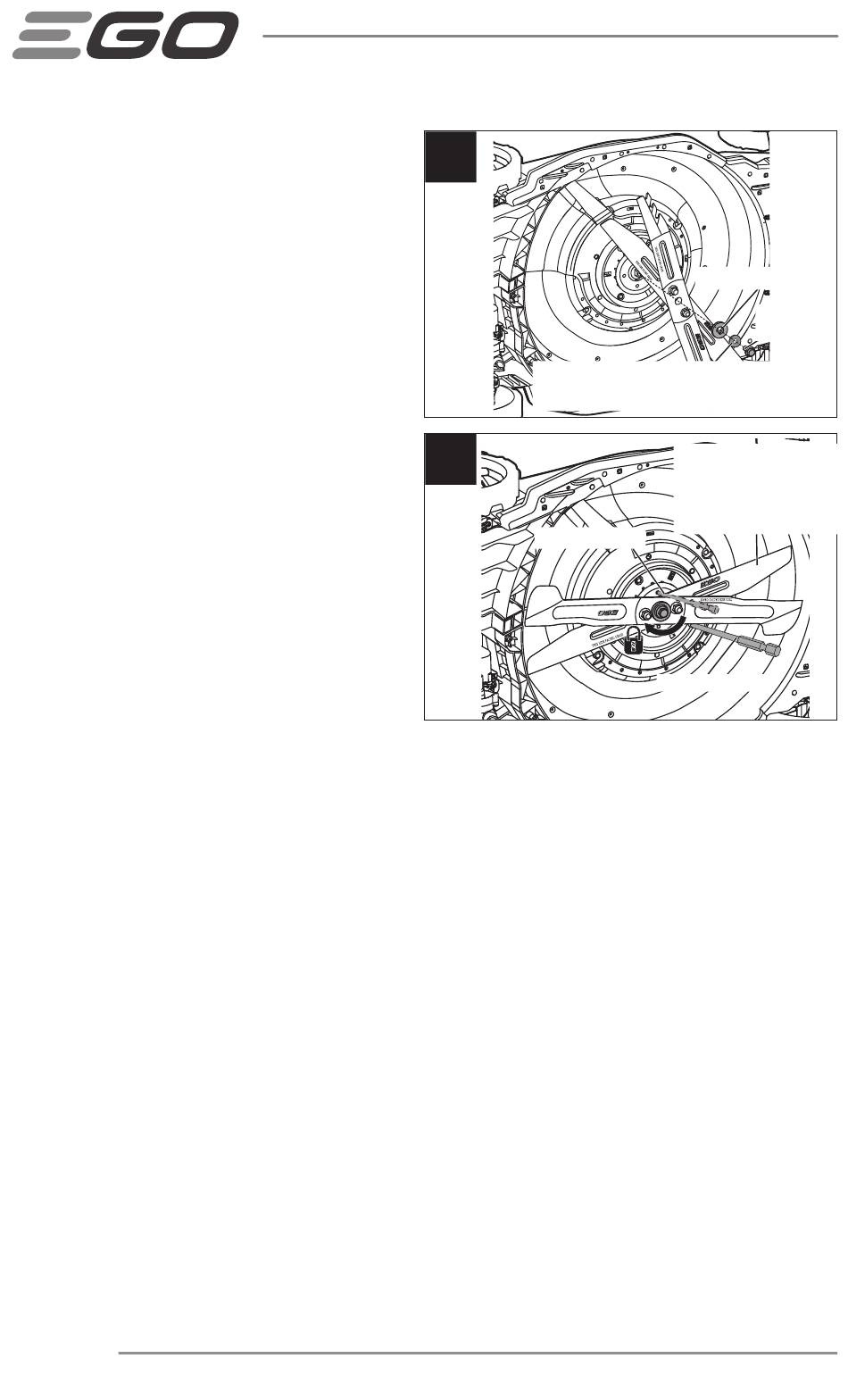

5. Retirez la rondelle à ressort conique, la rondelle plate et le jeu de lames
(schéma 18b).
6. Laissez le ventilateur sur l'arbre du moteur.
Remplacement du jeu de lames
La Fig. 18c montre le jeu de lames d'ensachage à grande puissance d'aspiration (non incluses).
AVIS :
Pour réinstaller ou remplacer le jeu de lames, assurez-vous que toutes les
pièces sont remises en place dans l'ordre exact dans lequel elles avaient été retirées.
7. Positionnez le jeu de lames sur la bride de fixation intérieure du ventilateur, la
surface inférieure de la lame sur laquelle figure la mention « THIS SIDE FACING
GRASS » (Ce côté face à l'herbe) étant orientée vers l'extérieur.
8. Alignez la rondelle plate avec l'arbre du moteur et assemblez-la en place.
9. Placez la rondelle à ressort conique sur le boulon de l'arbre avec la surface
convexe orientée vers le bas, puis montez le boulon de l'arbre dans l'arbre
et serrez le boulon à la main DANS LE SENS DES AIGUILLES D'UNE MONTRE
(schéma 18b).
104
TONDEUSE À GAZON DE 22 PO SANS FIL À PILES AU LITHIUM-ION DE 56 V — LM2240SP/LM2240SP-FC
18b
Rondelle à ressort conique (surface
convexe orientée vers le bas)
18c
Stabilisateur 2
Rondelle plate
Boulon de
l'arbre
Jeu de lames
d'ensachage à
grande puissance
d'aspiration
Stabilisateur 1
