IKA RV 10 control Mode D'emploi page 84

HB 10

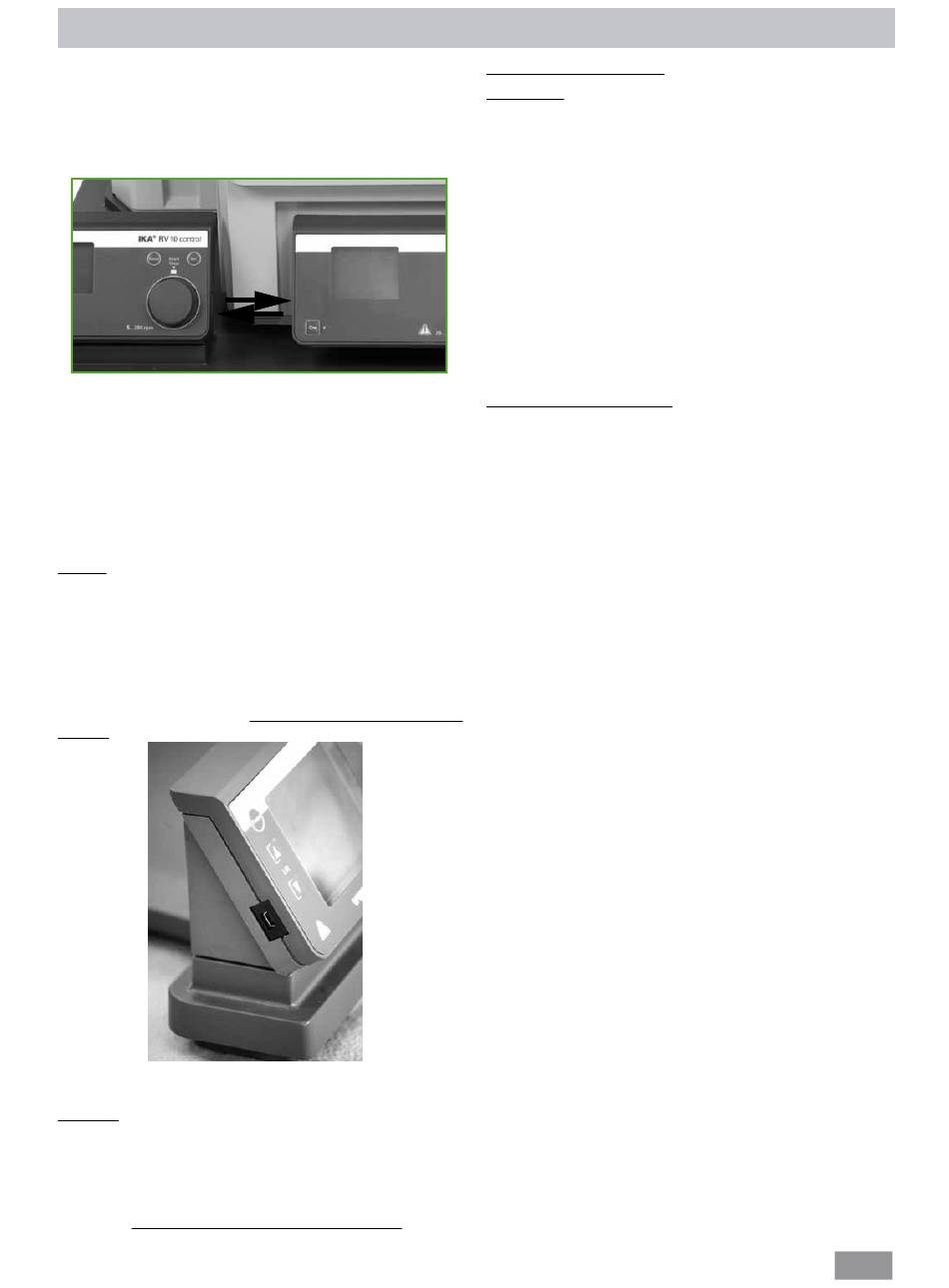

La communication de données entre le bain chauffant et l'unité
d'entraînement se fait via l'interface IR. Ceux-ci se trouvent à gauche de
l'écran du bain chauffant et à droite de l'écran de l'unité d'entraînement.
Ne placez pas d'objet entre les deux unités de commande pour ne pas
entraver la transmission des données (fig. 22) !
RV10 control
L'appareil peut fonctionner en mode "Remote" via les ports RS 232 ou
USB avec le logiciel de laboratoire labworldsoft
Le port RS 232 au dos de l'appareil, voir fig. 20, doté d'une prise SUB-D à
9 pôles, peut être relié à un PC. Les broches sont affectées de signaux en
série. Le port USB se trouve à gauche de l'écran de l'unité d'entraînement
et peut être relié avec le câble USB fourni à un PC.
Remarque : pour ce faire, respectez la configuration minimale requise et
le mode d'emploi et les aides du logiciel.
Port USB
L'Universal Serial Bus (USB) est un système de bus en série permettant de
relier le RV 10 control au PC (fig. 23). Les appareils dotés d'un port USB
peuvent être reliés entre eux au cours du fonctionnement (hot-plugging)
et les appareils reliés, ainsi que leurs caractéristiques, être détectés au-
tomatiquement.
Le port USB sert en combinaison avec labworldsoft
ment en mode "Remote" et la mise à jour de la bibliothèque des solvants.
Pour la mise à jour, sélectionnez http://www.ika.net/ika/lws/download/
RV10.cfg.
Installation
Une fois le RV 10 control relié au PC à l'aide du câble de données USB, il
indique au système d'exploitation Windows quel pilote il lui faut :
- le pilote est chargé,
- si le pilote n'est pas encore installé, il va s'installer,
- le système demande à l'utilisateur de l'installer.
Sélectionnez http://www.ika.net/ika/lws/download/stmcdc.inf.
Interfaces et sorties
IR
Fig. 22
.
®
® pour le fonctionne-
Fig. 23
Interface série RS 232 (V24)
Configuration
- La fonction des câbles d'interface entre l'appareil et le système
d'automatisation est une sélection des signaux précisés dans la norme
EIA RS232 C, conforme à la partie 1 de la norme DIN 66 020.
- Pour les caractéristiques électriques des câbles d'interface et l'affectation
des états des signaux s'applique la norme RS 232 C, conforme à la nor-
me DIN 66 259 Partie 1.
- Procédure de transmission: transmission asynchrone des caractères en
mode start - stop.
- Mode de transmission: bidirectionnelle simultanée.
- Format des caractères: représentation des caractères conforme au for-
mat de données prescrit par la norme DIN 66 022 pour le mode start
- stop, 1 bit de start, 7 bits de caractères, 1 bit de parité (pair = even);
1 bit de stop.
- Vitesse de transmission: 9600 bit/s.
- Commande du flux de données : aucune
- Procédure d'accès: la transmission de données de l'appareil à l'ordi-
nateur s'effectue uniquement à la demande de ce dernier.
Syntaxe et format des instrucions
Pour le bloc d'instructions, la règle suivante s'applique:
- Les instructions sont envoyées généralement de l'ordinateur (maître) à
l'appareil (esclave).
- L'appareil émet exclusivement à la demande de l'ordinateur. Même les
messages de panne ne peuvent être envoyés spontanément de l'appareil
à l'ordinateur (système d'automatisation).
- Les instructions sont transmises en lettres capitales.
- Instructions et paramètres, ainsi que les paramètres successifs sont sépa-
rés au moins par un caractère vide (code: hex 0x20).
- Chaque instruction distincte (y compris les paramètres et les données) et
chaque réponse se terminent par Blank CR LF (code: hex 0x20 hex 0x0d
hex 0x20 hex 0x0A) et ont une longueur maximale de 80 caractères.
- Le caractère de séparation de la décimale dans un chiffre à virgule flottan-
te est le point (code: hex 0X20E).
Les versions précédentes correspondent largement aux recommandations
du groupe de travail NAMUR (recommandations NAMUR pour l'exécution
des connecteurs électriques pour la transmission analogique et numérique
des signaux aux appareils de laboratoire MSR, Rév. 1.1.
Les instructions NAMUR et les instructions supplémentaires IKA
servent uniquement d'instructions Low level pour la communication entre
l'appareil et le PC. Avec un programme adapté de terminal ou de communi-
cation, ces instructions peuvent être transmises directement à l'appareil. Avec
labworldsoft , vous disposez d'un pack logiciel IKA
®
Windows pour commander l'agitateur et saisir les données de l'agitateur, qui
permet également les saisies graphiques comme les rampes de régime par ex..
Voici ci-après un résumé des instructions NAMUR comprises par les con-
trôleurs IKA ® .
® spécifiques
confortable sous MS
®
