Equipo de vidrio

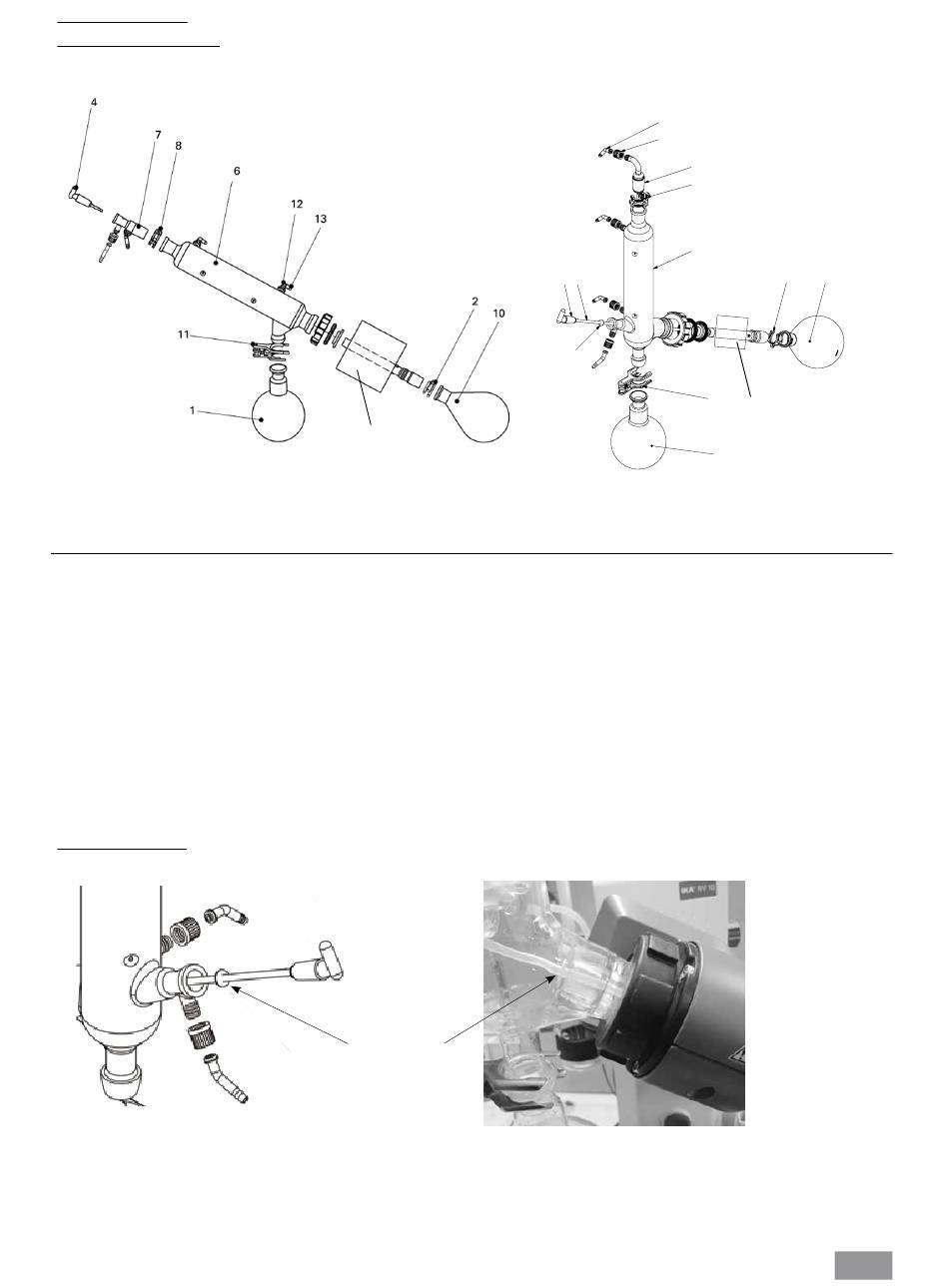

Montaje del equipo de vidrio
Pos. Designación
1 Matraz de recepción
2 Pinza de fijación NS 29, acero inoxidable
4 Llave de cierre
5 Tubo
6 Refrigerador
7 Conexión
8 Pinza de fijación NS 29, plástico
10 Matraz de evaporación de 1000 ml
11 Pinza de rótula rectificada RV 05.10
12 Tapón de la conexión roscada
13 Conexión de manguera
18 Arandela
Montaje de la arandela
Nota: Observe la posición correcta de la arandela.
Equipo de vidrio
RV 10.2 diagonal
RV 10.20 diagonal, recubierto
Accionamiento de rotación
Canto de coteo
Equipo de vidrio
RV 10.1 vertical
RV 10.10 vertical, recubierto
13 (4x)
12 (4x)
7
8
6
4 5
18
Cantidad
Equipo de vidrio diagonal
1
1
1
-
1 refrigerador diagonal
1 manguito de introducción
1
1
1
4
4
-
2
10
11
Accionamiento de rotación
1
Cantidad
Equipo de vidrio vertical
1
1
1
1
1 refrigerador vertical
1 conexión de vacío
1
1
1
4
4
1
