IKA RV 10 control Mode D'emploi page 14

Vakuum - 2-Punkt-Regelung

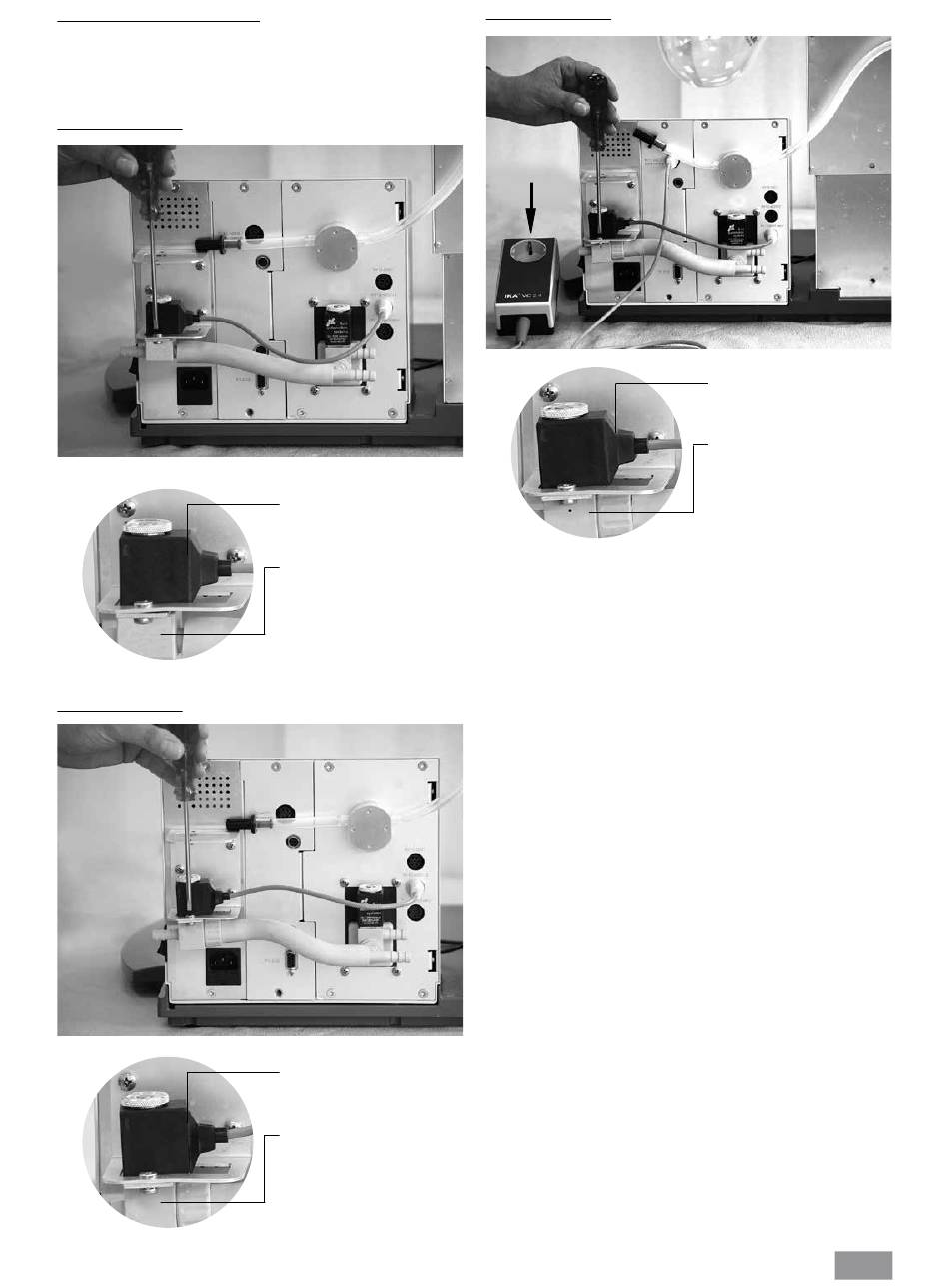

Montieren Sie eines der optionalen Vakuumventile RV 10.4001 bzw.
RV 10.4002 oder RV 10.4003 entsprechend Ihrer Vakuumanlage in die
dafür vorgesehene Halterung und verbinden Sie den Vakuumschlauch
mit dem Ventil (Fig. 15a,b,c).
Anschluss RV 10.4001
Anschluss RV 10.4002
Fig. 15a
Spule frei drehbar
Saugrichtung entspricht der
Kennzeichnung durch den
Pfeil!
Achten Sie auf die Einbau-
lage!
Fig. 15b
Spule frei drehbar
Saugrichtung entspricht der
Kennzeichnung durch den
Pfeil!
Achten Sie auf die Einbau-
lage!
Anschluss RV 10.4003
Netzversorgung
Pumpe
Fig. 15c
Spule frei drehbar
Saugrichtung entspricht der
Kennzeichnung durch den
Pfeil!
Achten Sie auf die Einbau-
lage!
14
