IKA RV 10 control Mode D'emploi page 82

Eau

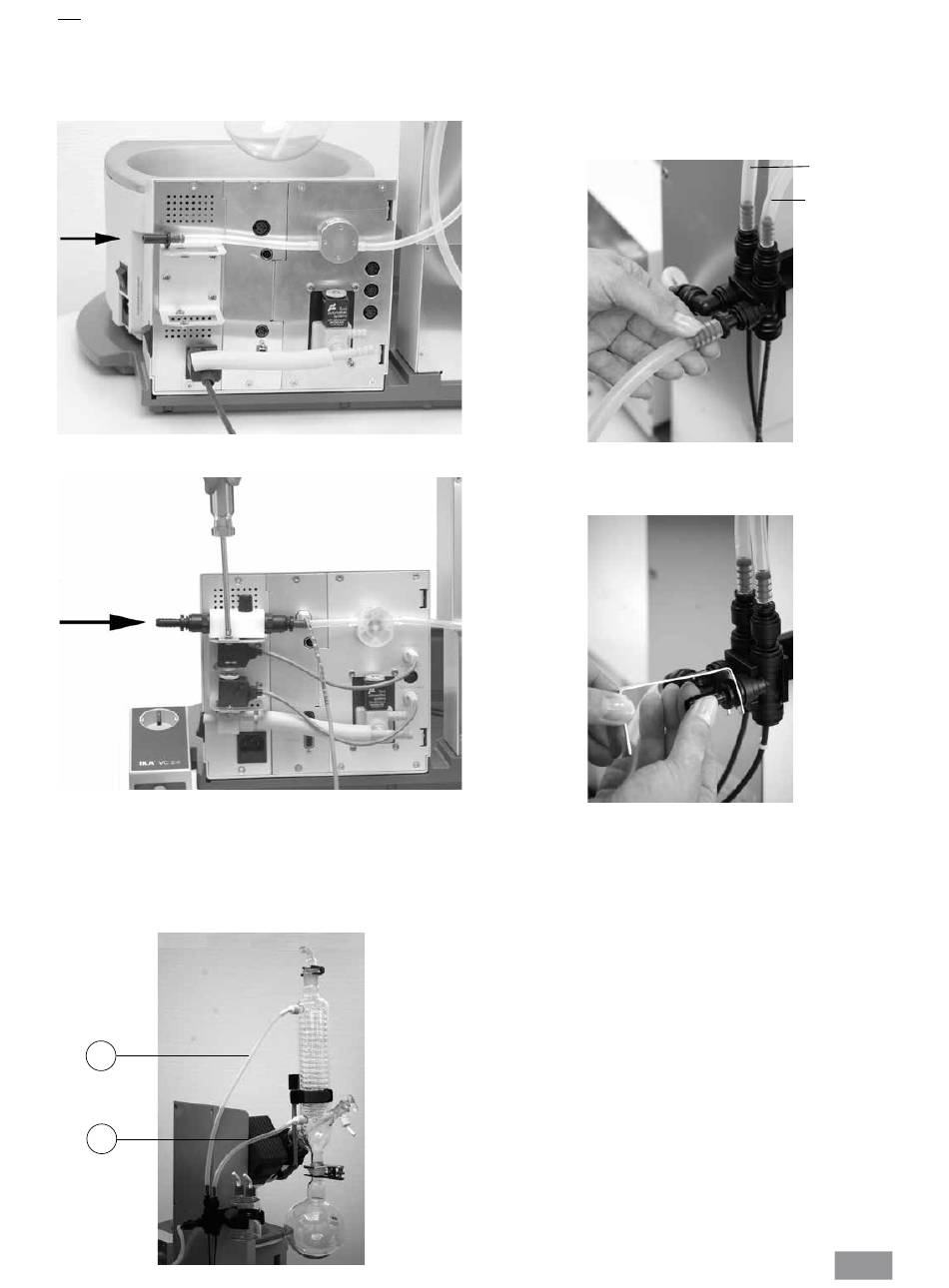

 Reliez l'arrivée d'eau à votre alimentation en eau (fig. 16a ; fig. 16b avec
la vanne d'étranglement d'eau optionnelle RV 10 5001). Tenez compte
des caractéristiques techniques sur l'alimentation en eau.
La vanne d'étranglement d'eau RV 10 5001 n'est pas indiquée pour un
fonctionnement sur le refroidisseur, car le débit s'en trouve trop réduit.
Arrivée
de l'eau
Arrivée
de l'eau
 Reliez les flexibles d'eau sur le refroidisseur en verre (flexible court (O)
= sortie vers le bas, flexible long (P) = arrivée vers le haut) et fixez les
flexibles (fig. 17).
Remarque : pour les refroidisseurs spéciaux, voir le chapitre "Description
des refroidisseurs spéciaux".
P
O
 Raccordez le flexible de vidange d'eau fourni en enfonçant le raccord
fileté jusqu'en butée dans la prise (fig. 18).
Attention ! Veillez au bon branchement de l'arrivée et de la sortie du
refroidisseur.
Si les flexibles d'arrivée et de vidange d'eau ne sont pas montés comme
dans la description et sur la figure 14, les distillations automatiques ne
sont pas possibles car les valeurs de température d'arrivée et de vidange
ne peuvent être déterminées correctement.
Fig. 16a
 Détachez le raccord flexible avec la poignée fournie.
Fig. 16b
Fig. 17
Arrivée du
refroidisseur
Sortie du
refroidisseur
Fig. 18
Fig. 19
82
