Demontage Kühler
 Verwenden Sie den mitgelieferten Ringschlüssel zum Lösen festsitzen-
der Überwurfmuttern.
 Lösen Sie die Überwurfmutter durch Drehen gegen den Uhrzeigersinn.
 Lösen Sie das Klettband.
Verschlauchung

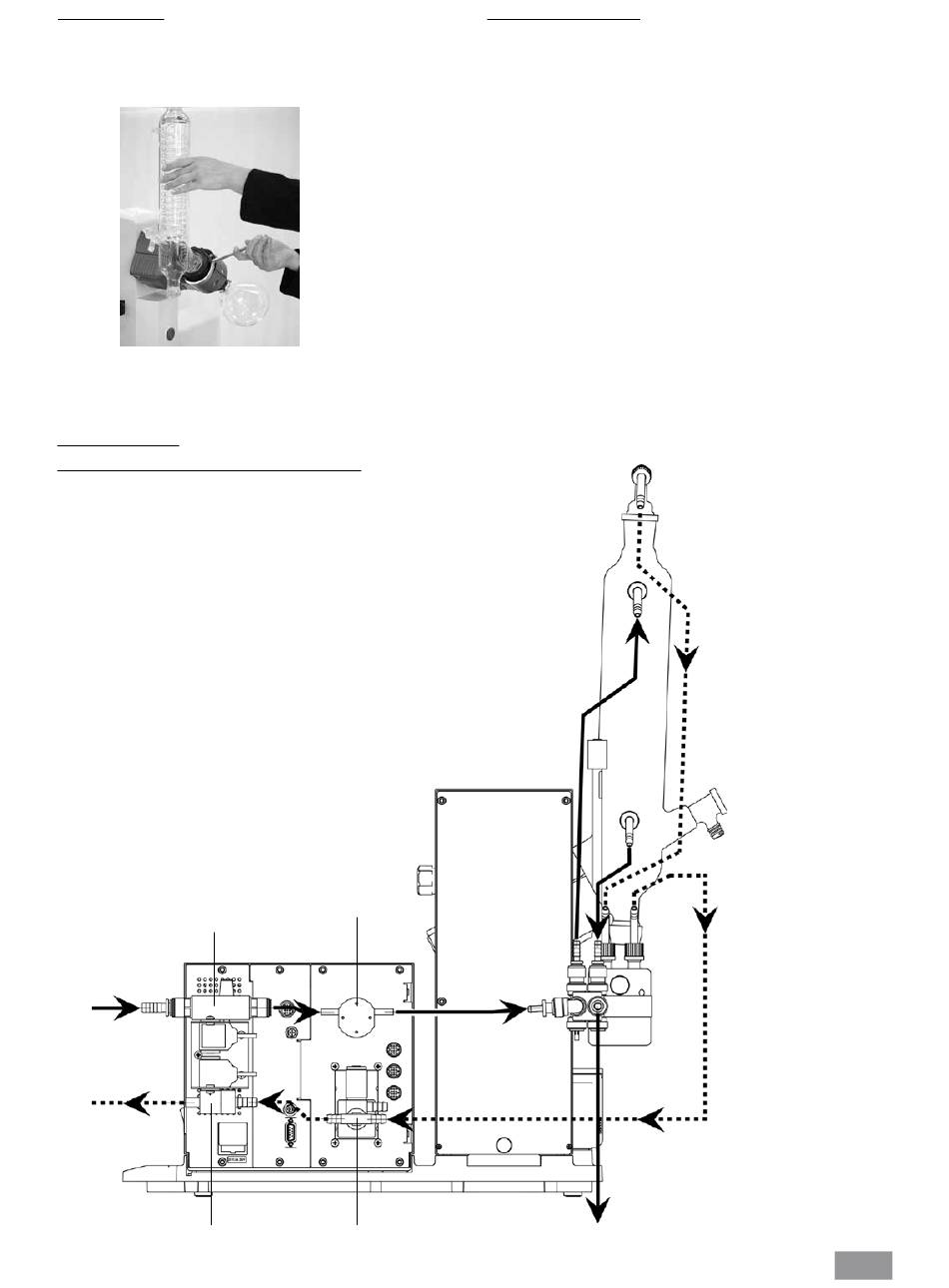

Schematische Darstellung Verschlauchung (Rückansicht)
RV 10.5001
Drosselventil
Wasser
optional
Wasser
Vakuum
RV 10.4002
Vakuumventil
Fig. 13
Durchfluss-
messer
Drucksensor
und
Belüftungsventil
Beschreibung Sonderkühler
• RV 10.3 Vertikal-Intensivkühler mit Verteilerstück
Mit Doppelmantel ausgeführter Vertikal-Intensivkühler, ermöglicht be-
sonders effiziente Kondensationen.
Auch in beschichteter Ausführung erhältlich (RV10.30).
• RV 10.4 Trockeneiskühler
Trockeneiskühler zur Destillation von tiefsiedenden Lösungsmitteln.
Kühlung durch Trockeneis, kein Kühlwasser notwendig, maximale Kon-
densation durch tiefe Temperaturen.
Auch in beschichteter Ausführung erhältlich (RV10.40).
Nicht einsetzbar im automatischen Modus des RV10 control.
• RV 10.5 Vertikalkühler mit Verteilerstück und Absperrventil für die
Rückflussdestillation
Auch in beschichteter Ausführung erhältlich (RV10.50).
• RV 10.6 Vertikal-Intensivkühler mit Verteilerstück und Absperr-
ventil für die Rückflussdestillation
Mit Doppelmantel ausgeführter Vertikal-Intensivkühler, ermöglicht be-
sonders effiziente Rückflussdestillationen.
Auch in beschichteter Ausführung erhältlich (RV10.60).
Wasser
Fig. 14 13
