• Déballage
- Déballez l'appareil avec précaution
- En cas de dommage, établiez immédiatement un constat correspon-
dant (poste, chemins de fer ou transporteur)

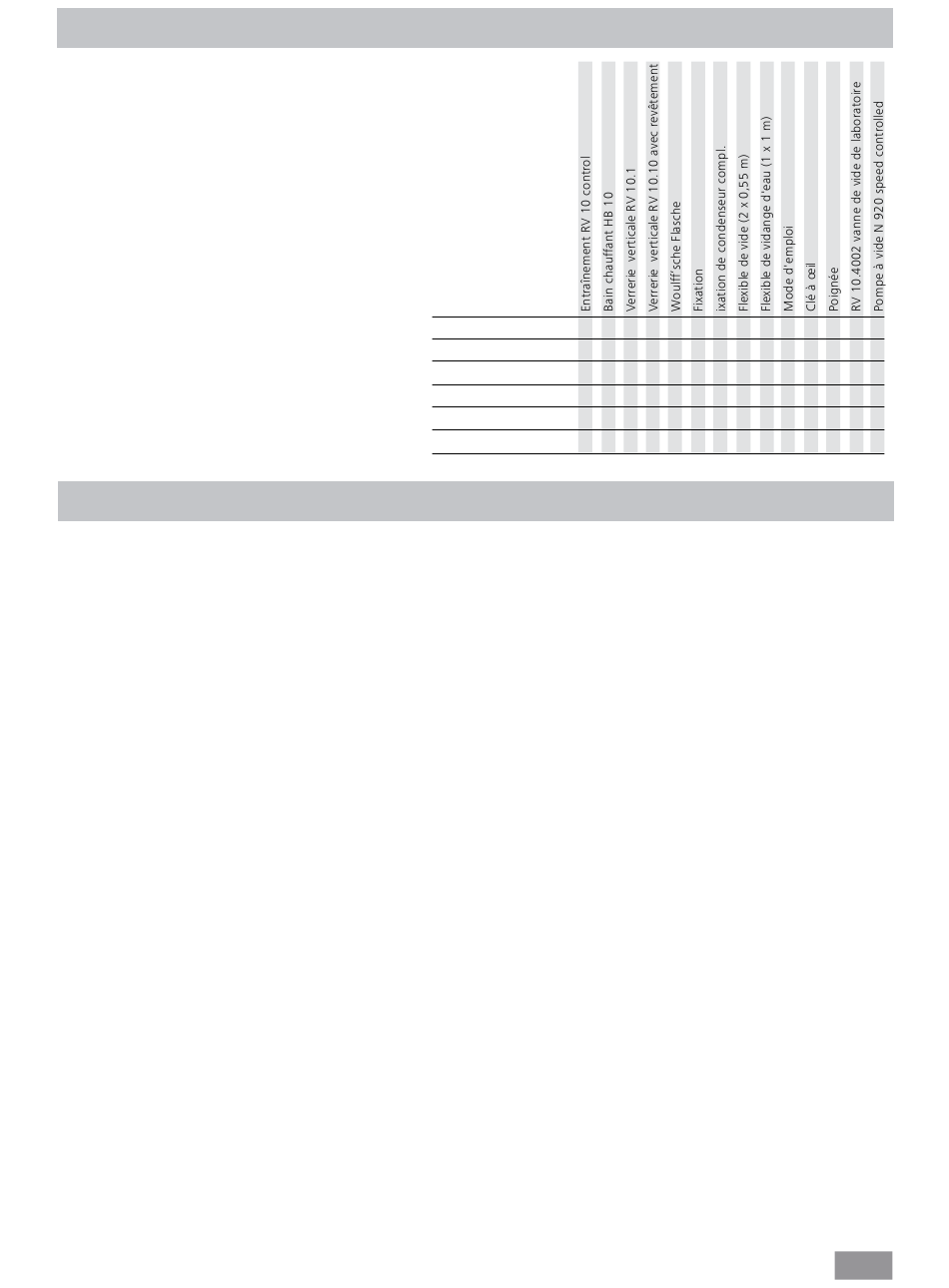

• Volume de livraison
voir tableau
La distillation est un processus thermique de séparation par évaporation
suivie de condensation, pour les compositions de matières liquides sur
la base de points d'ébullition spécifiques à la matière et dépendant de
la pression.
La température du point d'ébullition baisse avec la pression externe, on
travaille donc en général avec une pression réduite. Ainsi, le bain chauf-
fant peut être maintenu à température constante (par ex.
60 °C). Le point d'ébullition est réglé via le vide avec une température de
la vapeur de 40 °C environ.L'eau de refroidissement pour le condenseur
ne doit pas dépasser 20 °C (la règle est 60-40-20).
Pour générer du vide, utilisez une pompe à membrane résistant aux pro-
duits chimiques avec contrôleur de vide, protégée des résidus de sol-
vants grâce à la présence en amont d'un flacon de Woulfe et/ou d'un
collecteur à vide.
L'utilisation d'un éjecteur à eau pour générer le vide n'est conseillée que
dans certaines conditions, car ces systèmes peuvent entraîner une conta-
mination de l'environnement par les solvants.
L'efficacité de l'évaporateur dépend de la vitesse de rotation, de la tem-
pérature, de la taille du ballon et de la pression du système.
La charge optimale du condenseur en continu est de 60 % env..
Cela correspond à une condensation aux 2/3 du serpentin réfrigérant
environ. En cas de charge plus importante, il y a un risque que la vapeur
de solvant non condensée soit aspirée.
Pour prévenir ce problème, vous pouvez activer la sécurité anti-surcharge
du refroidisseur. Pour cela, effectuez plusieurs distillations et prenez la
valeur du menu "Réglages, rubrique "Entraînement", point "Puissance
frigorifique maximale". Calculez la puissance frigorifique avec la formule
suivante :
Valeur limite de puissance frigorifique = puissance frigorifique maximale * 1.3
Saisissez cette valeur dans le menu "Réglages", rubrique "Distillation",
point "Valeur limite de puissance frigorifique". L'appareil arrête ensuite
la mesure au dépassement de la valeur limite du refroidisseur et émet un
message d'erreur. Une modification de la configuration de la structure du
refroidisseur ou de la configuration de la distillation peut nécessiter un
nouvel ajustement de la charge maximale du refroidisseur.
Le réglage par défaut pour cette valeur est 900 W.
Déballage
RV 10 control V
RV 10 control V-C
RV 10 control FLEX
RV 10 control V auto
RV 10 control V-C auto
RV 10 control FLEX auto x
Conseils pratiques
L'appareil est doté d'un dispositif de sécurité à piston. La structure en
verre peut être évacuée après une panne de courant. Ventilez-la lors de la
remise en marche. En cas de panne, le ballon d'évaporation est retiré au-
tomatiquement du bain chauffant grâce à un amortisseur à gaz intégré.
ATTENTION ! Le dispositif de levage de sécurité doit être contrôlé quo-
tidiennement avant utilisation. Voir pour cela le chapitre « Consignes de
sécurité - Dispositif de levage de sécurité » !
Avec l'évaporateur rotatif RV 10 control, il est possible d'effectuer, out-
re toutes les opérations d'évaporation manuelles et semi-automatiques,
également les procédés d'évaporation entièrement automatiques et en
fonction de la quantité. Pour cela, l'appareil est équipé par défaut d'un
contrôleur de vide, d'une sonde de mesure de la température du réf-
rigérant et d'un débitmètre de réfrigérant. Grâce au contrôle de vide
intégré, le vide peut être régulé en mode à 2 points comme en mode
pompe à vitesse de rotation régulée. L'appareil est conçu pour le fon-
ctionnement sur une alimentation en réfrigérant (p. ex. thermostat de
laboratoire), mais peut aussi être branché sur une conduite d'eau. Suivez
les caractéristiques techniques concernant la pression du réfrigérant, la
constance de la température et le débit, tout comme d'autres prescrip-
tions nationales.
Pour le fonctionnement sur une conduite d'eau, nous recommandons
l'utilisation de la vanne d'étranglement d'eau RV10 5001 !
Cette vanne permet de régler le débit du réfrigérant ainsi que
d'interrompre automatiquement l'alimentation en réfrigérant après une
distillation.
Avec le filtre à eau RV 10 5002, il est possible de retenir les particules de
saletés hors de la conduite d'eau en amont de la technique de soupape.
Pour réduire la pression, nous recommandons de placer la vanne de ré-
gulation de pression RV 10 5003 dans la conduite, directement après le
point de prélèvement.
Distillation automatisée en fonction du volume : l'appareil doit
être amené à la température de fonctionnement. C'est ce que permet de
faire une distillation d'essai.
x x x x x x x x
x x x x x x x x
x x x x x x x
x x x x x x x x
x x x x x x x x
x x x x x x
x x x x
x x x x
x x x x
x x x x
x x x x
x x x x
