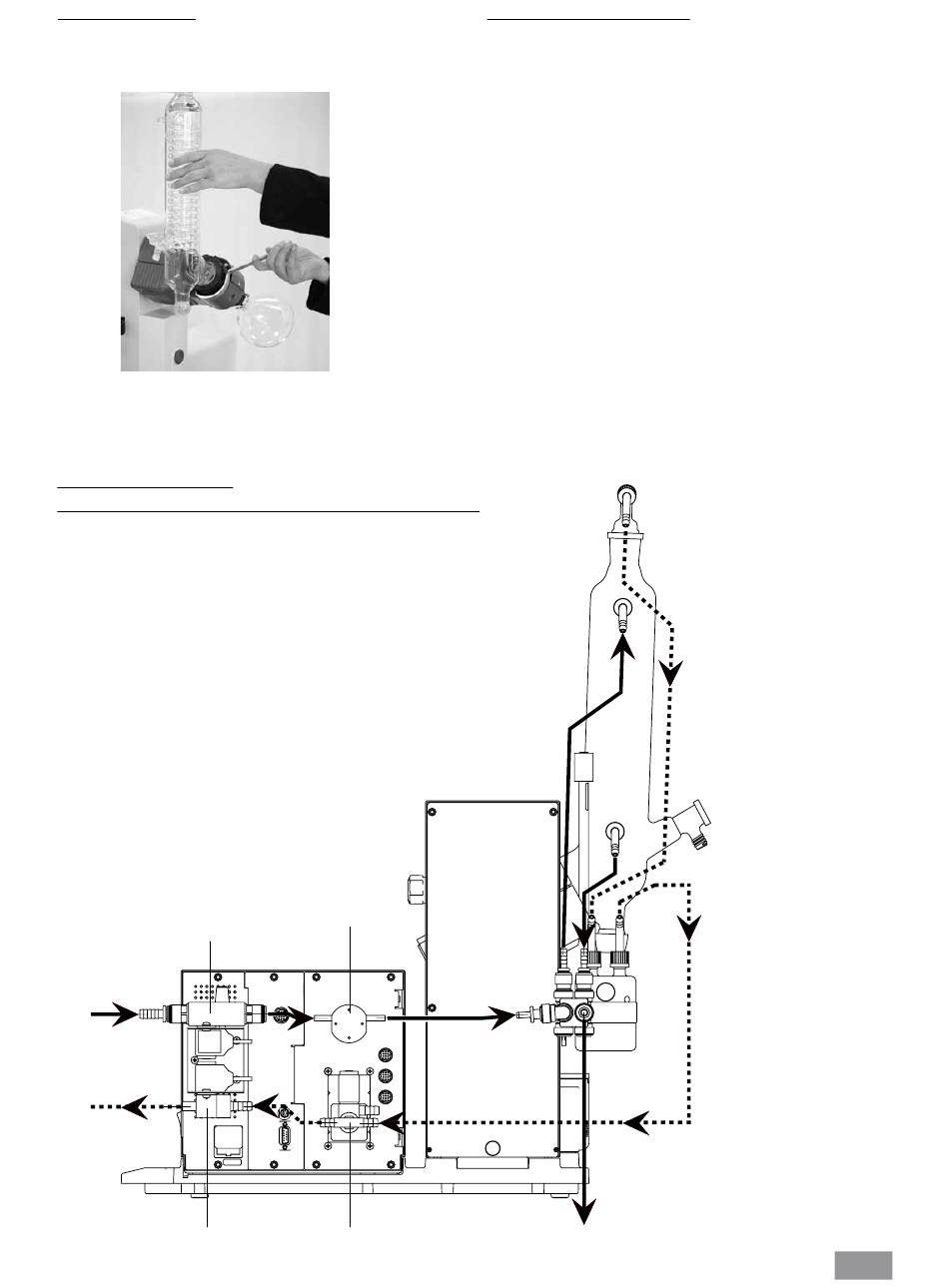

Desmontaje del radiador
 Utilice la llave poligonal incluida para aflojar la tuerca de racor fija
 Afloje la tuerca de racor girándola hacia la izquierda.
 Afloje la cinta de velcro .
®
Tendido de mangueras
Representación esquemática de las conexiones de mangueras (vista posterior)
RV 10.5001
Drosselventil
Wasser
optional
Agua
Vacío
2x T1,6A 250V
RV 10.4002
Válvula de vacío
Fig. 13
Caudalí-
metro
Sensor de presió
y
válvula de ventilación
Descripción del refrigerador especial
• RV 10.3 Refrigerador vertical intensivo con pieza de distribución
Refrigerador vertical intensivo realizado con doble revestimiento, lo que
permite unas condensaciones especialmente eficaces.
También disponible en modelo recubierto (RV 10.30)
• RV 10.4 Radiador de hielo seco
Refrigerador por hielo seco para la destilación de disolventes con un
punto de ebullición bajo.
Refrigeración mediante hielo seco; no se necesita agua de refrigeraci-
ón; máxima condensación gracias a las bajas temperaturas.
Version disponible avec revêtement (RV 10.40)
(No puede utilizarse en el modo automático del RV10 control)
• RV 10.5 Refrigerador vertical con pieza de distribución y válvula
de bloqueo para la destilación de reflujo
También disponible en modelo recubierto (RV 10.50)
• RV 10.6 Refrigerador vertical intensivo con pieza de distribución y
válvula de bloqueo para la destilación de reflujo
Refrigerador vertical intensivo realizado con doble revestimiento, lo que
permite unas destilaciones de reflujo especialmente eficaces.
También disponible en modelo recubierto (RV 10.60)
Agua
112
Fig. 14
