Glassatz

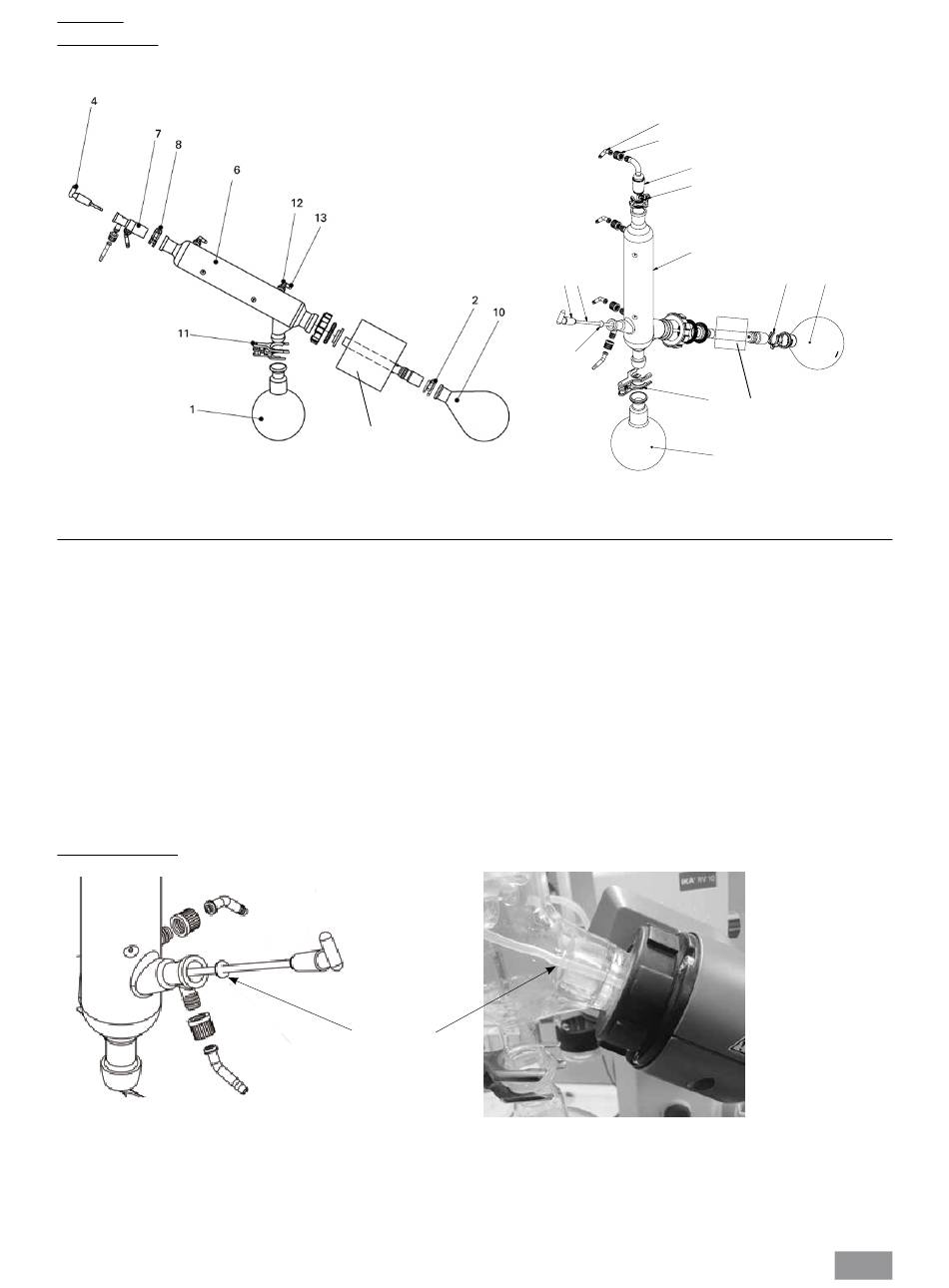

Montage Glassatz
Pos. Bezeichnung
1 Auffangkolben
2 Klemme NS 29 Edelstahl
4 Absperrhahn
5 Rohr
6 Kühler
7 Anschluss
8 Klemme NS 29, Kuststoff
10 Verdampferkolben 1000 ml
11 Kugelschliff-Klammer RV 05.10
12 Schraubverbindung Kappe
13 Schlauchanschluss
18 Scheibe
Montage der Scheibe
Hinweis: Achten Sie auf die korrekte Lage der Scheibe.
Glassatz
RV 10.2 diagonal
RV 10.20 diagonal, beschichtet
Rotationsantrieb
Tropfkante
Glassatz
RV 10.1 vertikal
RV 10.10 vertikal, beschichtet
13 (4x)
12 (4x)
7
8
6
5
4
18
11 Rotationsantrieb
1
Menge
Glassatz diagonal
1
1
1
-
1 Diagonalkühler
1 Einleithülse
1
1
1
4
4
-
2 10
Menge
Glassatz vertikal
1
1
1
1
1 Vertikalkühler
1 Vakuumanschluss
1
1
1
4
4
1
12
