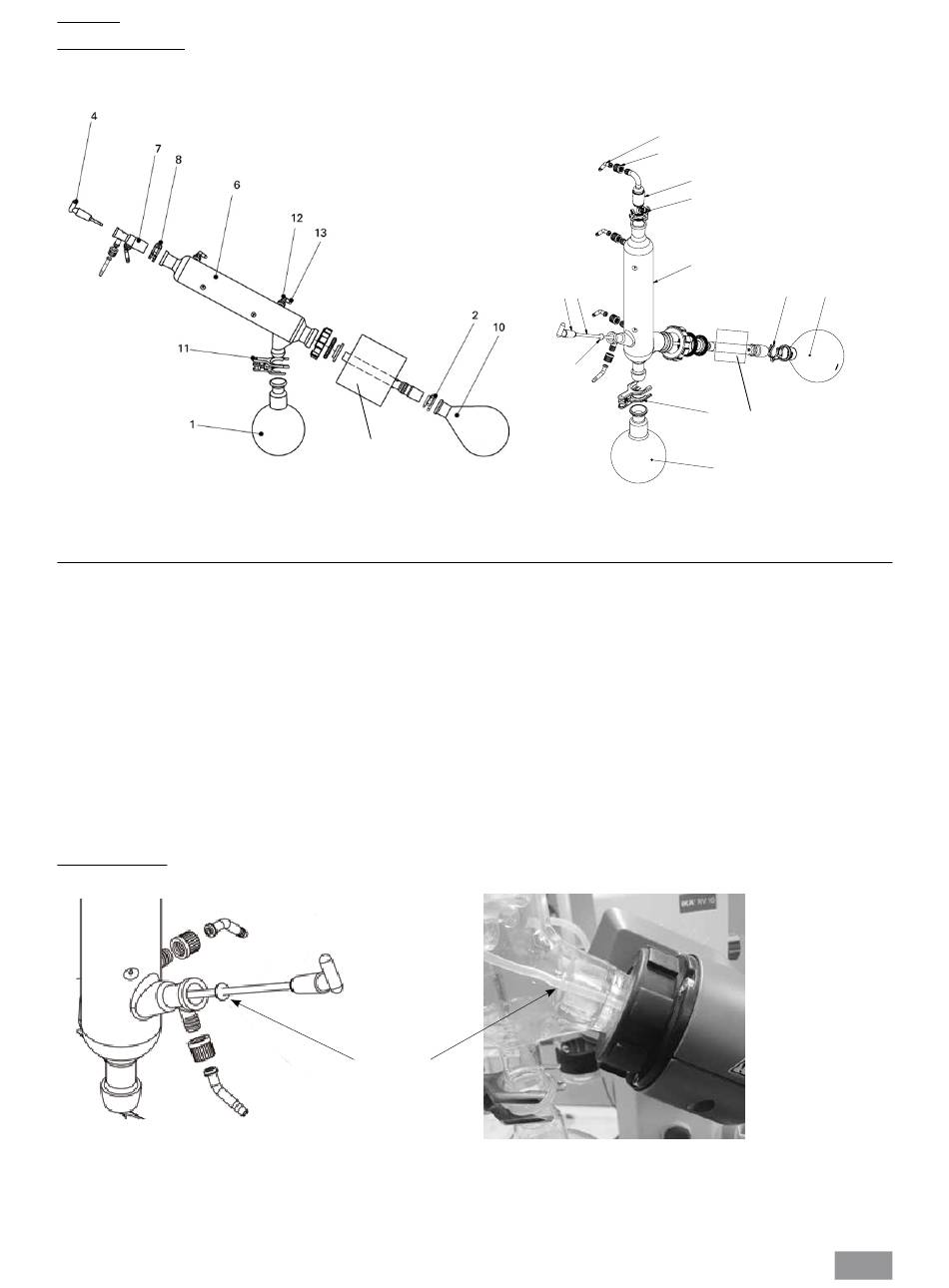

Verrerie
Montage de la verrerie
Pos. Désignation
1 Ballon récepteur
2 Pince NS 29, acier inoxydable
4 Robinet d'arrêt
5 Tube
6 Refroidisseur
7 Raccord
8 Pince NS 29, matière plastique
10 Ballon d'évaporation 1000 ml
11 Patte à rodage sphérique RV 05.10
12 Raccord vissé de capuchon
13 Raccord de flexible
18 Disque
Montage du disque
Remarque: Veillez sur le placement correct du disque!
Verrerie
RV 10.2 diagonale
RV 10.20 diagonale, avec revêtement
Entraînement de rotation
Larmier
Verrerie
RV 10.1 verticale
RV 10.10 verticale, avec revêtement
13 (4x)
12 (4x)
7
8
6
4 5
18
11
Quantité
Verrerie diagonale
1
1
1
-
1 Refroidisseur diagonal
1 Douille d'emmanchement
1
1
1
4
4
-
2
10
Entraînement de rotation
1
Quantité
Verrerie verticale
1
1
1
1
1 Refroidisseur vertical
1 Raccord de vide
1
1
1
4
4
1
