Beschreibung - BFT RIGEL 6 Instructions D'installation

x2
***
0--- 10--
HALT Handbuch befolgen
zufueg 1ch
zufueg 2ch
zufueg 3ch
zufueg 4ch
loeschen 64
loeschen 1
LANG
Für das Menü AUTOSET
autoset
siehe vereinfachtes Menü
Software-Versione Steuerung
stat
vers OK
- +
Gesamtzahl Betriebsvorgänge (x 100)
n. v org
OK
- +
Zahl gespeicherte Fernsteuerungen
n. h s
OK
- +
Verzeichnis der letzten 30 Fehler
err OK
password 0---
62
- RIGEL 6

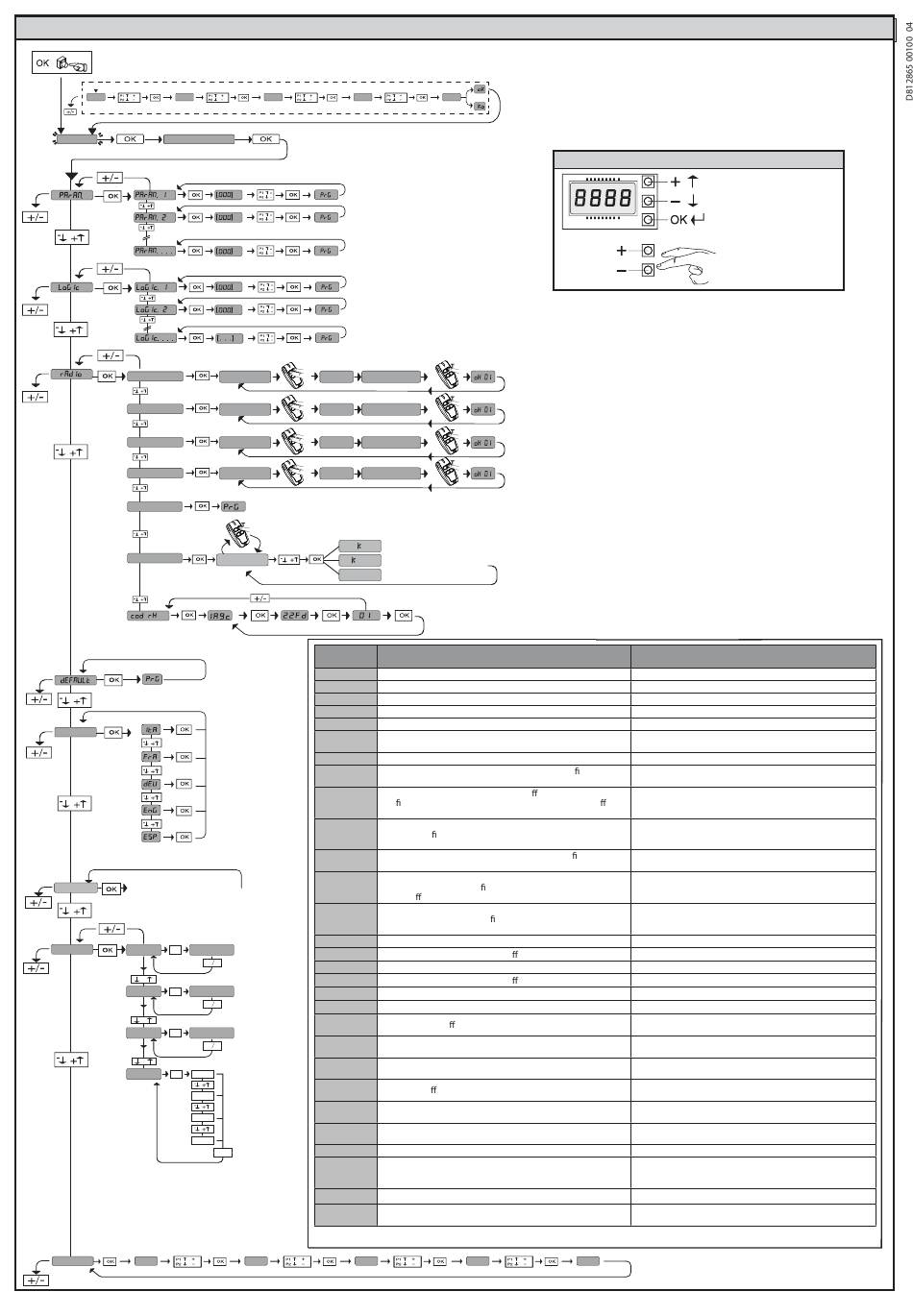

MENÜZUGRIFF Fig. 1
MONTAGEANLEITUNG
150- 1520
Siehe MENÜ PARAMETER
Siehe MENÜ LOGIKEN
verst. taste loslassen gevue. taste
verst. taste loslassen gevue. taste
loslassen
verst. taste gevue. taste
loslassen
verst. taste gevue. taste
o
o
( 0001 )
dis
Code
diagnose
STRE
STRI
OPEN
CLS
PED
TIME
STOP
PHOT
PHOP
PHCL
BAR
baro
barc
SWC1
bft . . .
SWO1
+ -
SWC2
SWO2
0000
ER01
+ -
ER02
ER03
00
+ -
ER04
er06
01. 3 3
ER07
02. 0 1
ER08
........
ER1x*
30. 1 5
ER3x*
+ -
ER7x*
ERf3
ERF9
10-- 150-
ok
Siehe MENÜ FUNK
Wenn gelöscht
Wenn nicht vorhanden
Wird deaktiviert, wenn Clone

BESCHREIBUNG

externe Aktivierung Eingang Start START E
interne Aktivierung Eingang Start START I
Aktivierung Eingang OPEN
Aktivierung Eingang CLOSE
Aktivierung Eingang Fußgänger PED
Aktivierung Eingang TIMER oder Aktivierung programmierter
Zeitraum
Aktivierung Eingang STOP
Aktivierung des Eingangs Fotozelle PHOT oder bei Kon gurierung als
überprüfte Fotozelle Aktivierung des zugeordneten Eingangs FAULT
Aktivierung des Eingangs Fotozelle in Ö nung PHOT OP oder bei
Kon gurierung als überprüfte Fotozelle nur aktiv bei Ö nung
Aktivierung des zugeordneten Eingangs FAULT
Aktivierung des Eingangs Fotozelle in Schließung PHOT CL
oder bei Kon gurierung als überprüfte Fotozelle nur aktiv bei
Schließung Aktivierung des zugeordneten Eingangs FAULT
Aktivierung des Eingangs Leiste BAR oder bei Kon gurierung als
überprüfte Tastleiste Aktivierung des zugeordneten Eingangs FAULT
Aktivierung des Eingangs Leiste BAR mit Inversion NUR AKTIV BEI
ÖFFNUNG oder wenn kon guriert als überprüfte Tastleiste aktiv
nur bei Ö nung, Aktivierung des zugeordneten Eingang FAULT
Aktivierung des Eingangs Leiste BAR mit Inversion NUR AKTIV BEI
SCHLIESSUNG oder wenn kon guriert als überprüfte Tastleiste aktiv
nur bei Schließung, Aktivierung des zugeordneten Eingang FAULT
Aktivierung Eingang Endschalter Schließung des Motors 1 SWC1
Aktivierung Eingang Endschalter Ö nung des Motors 1 SWO1
Aktivierung Eingang Endschalter Schließung des Motors 2 SWC2
Aktivierung Eingang Endschalter Ö nung des Motors 2 SWO2
Test Fotozellen fehlgeschlagen
Test Leiste fehlgeschlagen
Test Fotozellen Ö nung fehlgeschlagen
Test Fotozellen Schließung fehlgeschlagen
Test Leiste 8k2 fehlgeschlagen
Test Leiste Ö nung fehlgeschlagen
Test Leiste Schließung fehlgeschlagen
Fehler Test Hardware Karte
Umkehrung wegen Hindernis - Amperostop
Interner Fehler der Systemüberwachung.
Fehler in der Einstellung der Eingänge SAFE
Überlastung am Ausgang des Elektroschlosses
*X= 0, 1, .., 9, A, B, C, D, E, F
1520
*** Passwordeingabe
Anforderung mit
Schutzniveaulogik eingestellt auf 1, 2, 3 oder 4
Legende:
Aufwärts
Abwärts
Bestätigung/
Aufleuchten Display
Zurück zum Hauptmenü
ANMERKUNGEN
Überprüfung Anschluss Fotozellen und/oder Einstellungen Logiken
Überprüfung Anschluss Leisten und/oder Einstellungen Logiken
Überprüfung Anschluss Fotozellen und/oder Einstellung
Parameter/Logiken
Überprüfung Anschluss Fotozellen und/oder Einstellung
Parameter/Logiken
Den Anschluss der Leisten und/oder die Einstellung der
Parameter/Logiken überprüfen
Den Anschluss der Leisten und/oder die Einstellung der
Parameter/Logiken überprüfen
Den Anschluss der Leisten und/oder die Einstellung der
Parameter/Logiken überprüfen
- Die Anschlüsse des Motors überprüfen
- Hardwareprobleme der Karte (an den Kundendienst wenden)
Auf Hindernisse auf dem Weg überprüfen
Versuchen Sie, die Karte auszuschalten und dann wieder
einzuschalten. Benachrichtigen Sie den Kundendienst, falls
das Problem fortbesteht.
Die korrekte Einstellung der Eingänge SAFE kontrollieren
- Überprüfen Sie die Anschlüsse des Schlosses
- Ungeeignetes Schloss
