Alimentación UA
mediante acoplador
de bus
Limitación de la co- sí
rriente de arranque
Posibilidad de prue- no
bas (conexión cruza-
da)
Limitación de la corriente de arranque
La elevadísima corriente de irrupción de la unidad, como suele ocurrir con las car-
gas capacitivas, está limitada a un valor máximo de 5 A.
Definición impulso de prueba
Un impulso de prueba es un cambio limitado en el tiempo del nivel de tensión de
una señal para comprobar el funcionamiento de la salida o el aparato o para com-
probar la ruta de transmisión.
[Fuente: ZVEI (Asociación Alemana de Fabricantes de Material Eléctrico y Electró-
nico), documento de posición "Clasificación de interfaces binarias de 24 V con
pruebas en el ámbito de la seguridad funcional"]
Posibilidad de pruebas
Las salidas seguras y/o los módulos de seguridad generan señales de reloj o im-
pulsos de prueba en sus salidas. Si se conecta una salida de este tipo a la placa de
alimentación eléctrica, no se produce una interpretación errónea de la prueba de
circuito cruzado. Si se utiliza una salida de este tipo para la alimentación de UA en
el acoplador de bus, se produce una interpretación errónea de la comprobación
de conexión cruzada.
Observación
Solo puede probarse la línea de transmisión hasta la placa de alimentación eléc-
trica.
3.8 Asignación de las tensiones de alimentación en el sistema
de válvulas
La siguiente figura muestra la asignación de las tensiones de alimentación a las
funciones dentro del sistema de válvulas.
• La tensión de alimentación UL introducida en el acoplador de bus (1) alimenta
toda la electrónica del sistema de válvulas.
• La tensión de alimentación UA alimentada en el acoplador de bus alimenta las
salidas del módulo DO (6) (salida digital) y todas las válvulas entre el acopla-
dor de bus y la alimentación UA.
El módulo "placa de alimentación eléctrica" (5) interrumpe la tensión de alimen-
tación entrante UA . La tensión de alimentación de este módulo se utiliza para to-
das las válvulas situadas a la derecha de la placa de alimentación eléctrica. El mó-
dulo "placa de alimentación eléctrica" puede utilizarse varias veces en la zona de
válvulas.
La tensión UL siempre está aislada galvánicamente de la tensión UA en la unidad
de válvulas.
AVENTICS™ AV | R412018148-BAL-001-AB | Español
Alimentación UA mediante placa de ali-
mentación eléctrica
sí
sí
2
7
6
8DO8M8 8DI8M8 8DI8M8 AES-D-BC-...
FB

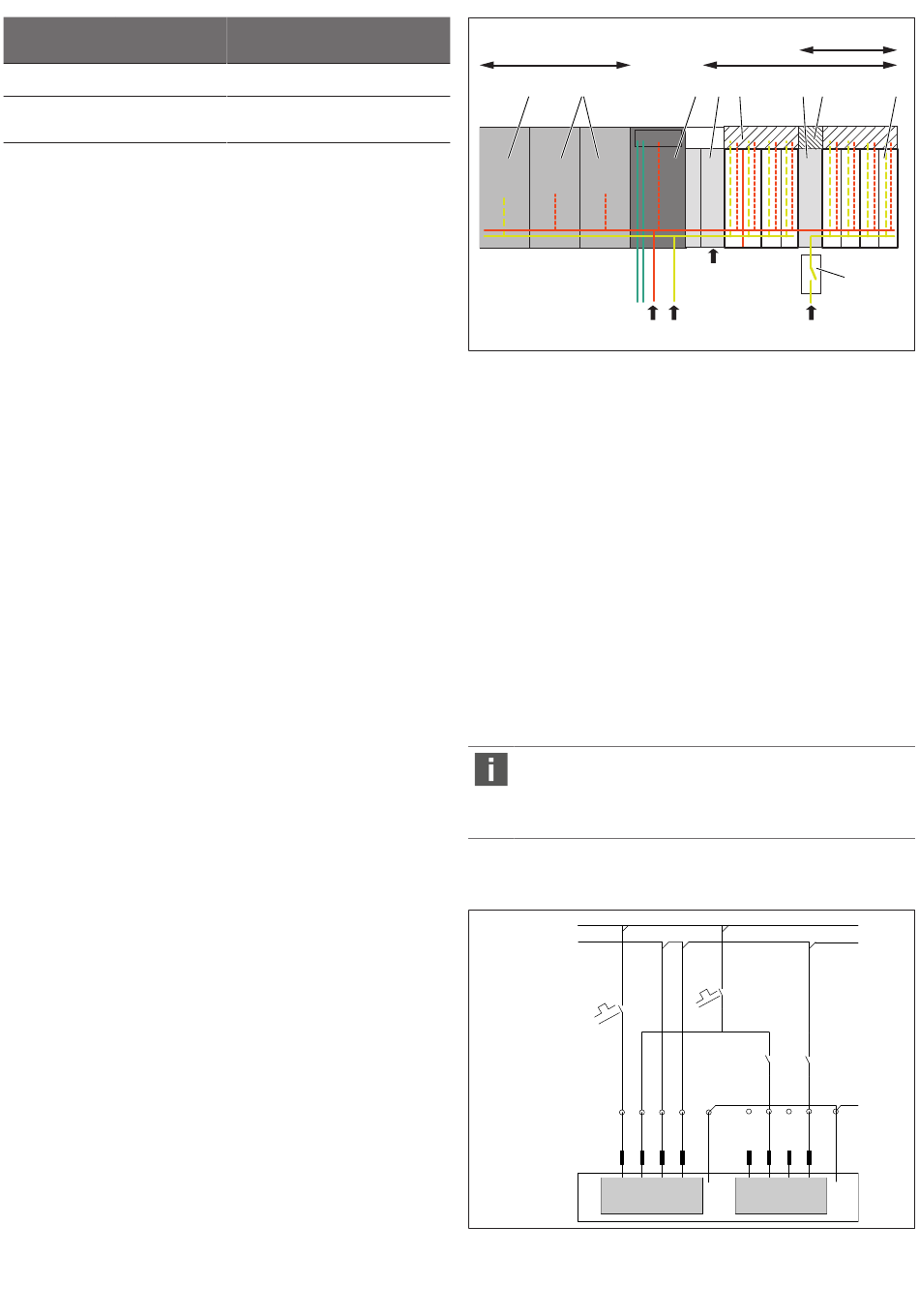

Fig. 14: Asignación de las tensiones de alimentación UL y UA
1 Acoplador de bus
3 Zona de válvulas
5 Placa de alimentación eléctrica
7 Módulo de entrada
9 Placa de controlador de 4 válvulas
11 Válvula
UL Tensión de alimentación de 24 V para
la electrónica y la lógica
FB Bus de campo
3.9 Conceptos de cableado del sistema de válvulas
Las 3 ilustraciones siguientes muestran los diferentes conceptos de cableado del
sistema de válvulas.
Para las 3 representaciones se aplica lo siguiente:
• La alimentación de tensión en el acoplador de bus (K1) para UL y UA se realiza
a través del conector X1S1.
• La tensión de alimentación segura de las válvulas se alimenta siempre a través
de la conexión de la placa de alimentación eléctrica adicional (X1S2) de las
válvulas.
Para los siguientes conceptos de cableado, se utilizan los equipos con
las designaciones de referencia basadas en la norma EN 81346. Los
ejemplos solo muestran el recorte correspondiente de la alimentación
de tensión y no están completos. Se requiere equipo adicional para su
uso dentro de una máquina.
Véase g Fig. 14. En el diagrama de conexiones, se utiliza un bloque de alimenta-
ción común (L01) para ambas tensiones UL y UA. La tensión de las válvulas en la
conexión X1S2 se desconecta en ambos polos (es decir, UA+ y UA−) a través del
módulo de control de seguridad.
L01_24V
L01_0V
-F1
-X2
31 32 33 34
-X1S1
2
1
K1
UA+
UL+
Fig. 15: Concepto de cableado 1
3
8 9 5
1
P
UL UA UA
2 Módulos E/S
4 Parte de la cadena de control de se-
guridad
6 Módulo de salida
8 Placa de alimentación neumática
10 Placa de alimentación
12 Elemento de seguridad
UA Tensión de alimentación de 24 V para
los actuadores
-F2
13
-K2
14
41 42 43 44
PE
-X1S2
4 2 4
3 1
3
UA+
UA- UA-
UL- nc nc
4
11
10
12
23
24
PE
53
