Capteur arbre à came (1115)
Rôle :
Informer le calculateur de la position des pistons. En fonction du signal de ce capteur le calculateur
d'injection va reconnaître les points morts hauts et synchroniser les injections par rapport à la position
des pistons (injection séquentielle).
Description :

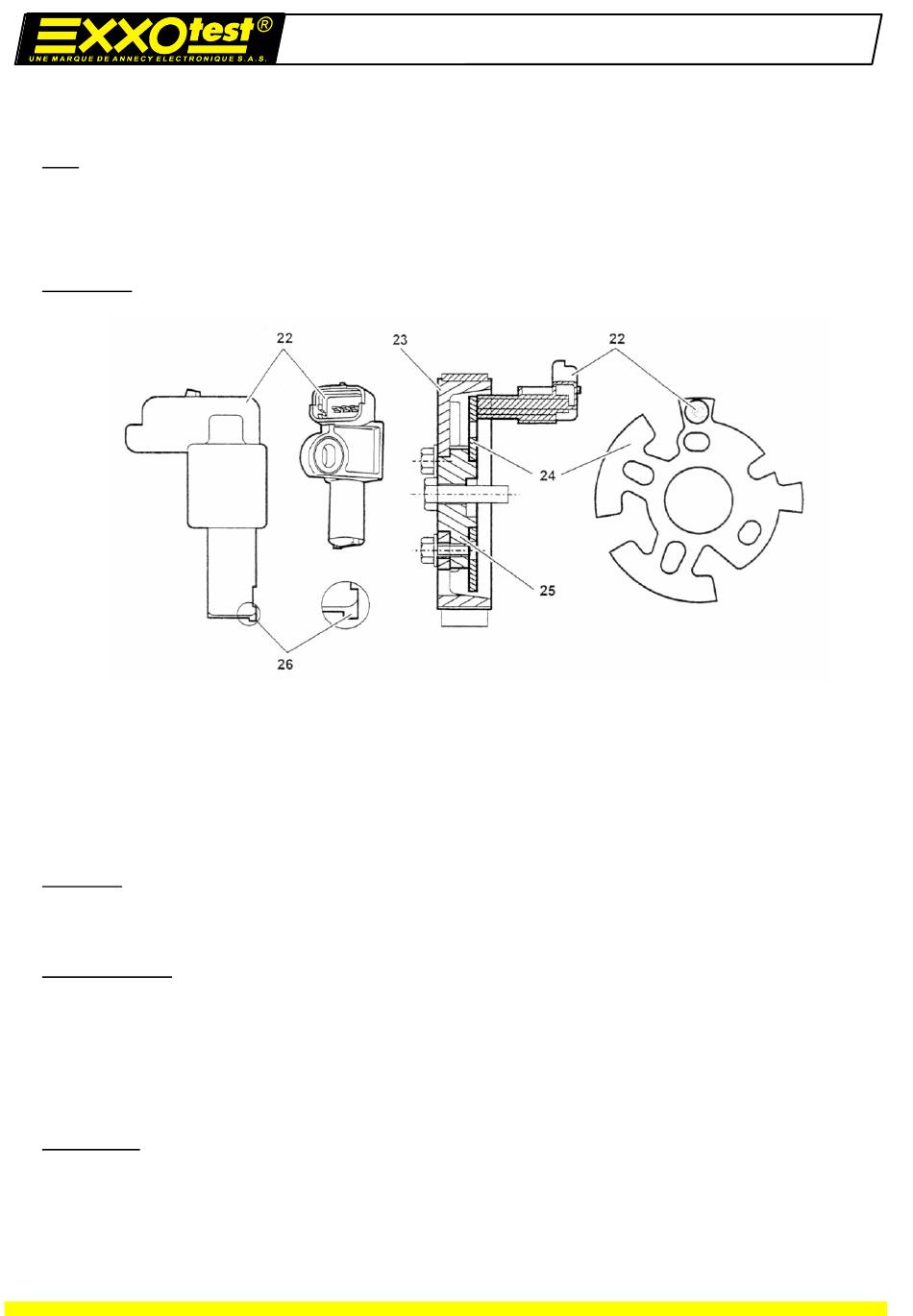

22 - Capteur arbre à cames
24 - Cible entraînée par l'arbre à cames
26 - Pion plastique.
Le capteur d'arbres à cames est un capteur "à effet Hall". Il fournit un signal carré au calculateur
d'injection.
Le pion plastique (26) permet en usine de régler l'entrefer, il est détruit au premier démarrage du
moteur.
Impératif :
En après vente, lors de la réutilisation d'un capteur, il est nécessaire de respecter l'entrefer entre le
capteur et la cible : 1,2 +0/+0,1 mm.
Partie électrique :
Alimentation : calculateur d'injection
Affectation des voies du connecteur :
- voie 1 : alimentation
Signal émis : créneaux de tension compris entre 0 et 5 volts.
Présence d'une masse métallique en face du capteur : 0V
Absence d'une masse métallique en face du capteur : 5V
Implantation :
Le capteur d'arbre à cames est implanté en face d'une cible entraînée par la poulie d'arbre à cames
ANNECY ELECTRONIQUE S.A.S
Injection COMMON RAIL
- voie 2 : signal
Parc Altaïs
1, rue Callisto
23 - Poulie d'arbre à cames
25 - Moyeu d'arbre à cames
- voie 3 : masse.
74650
CHAVANOD
38
00212291-v2
FRANCE
