Fonction pré-post chauffage

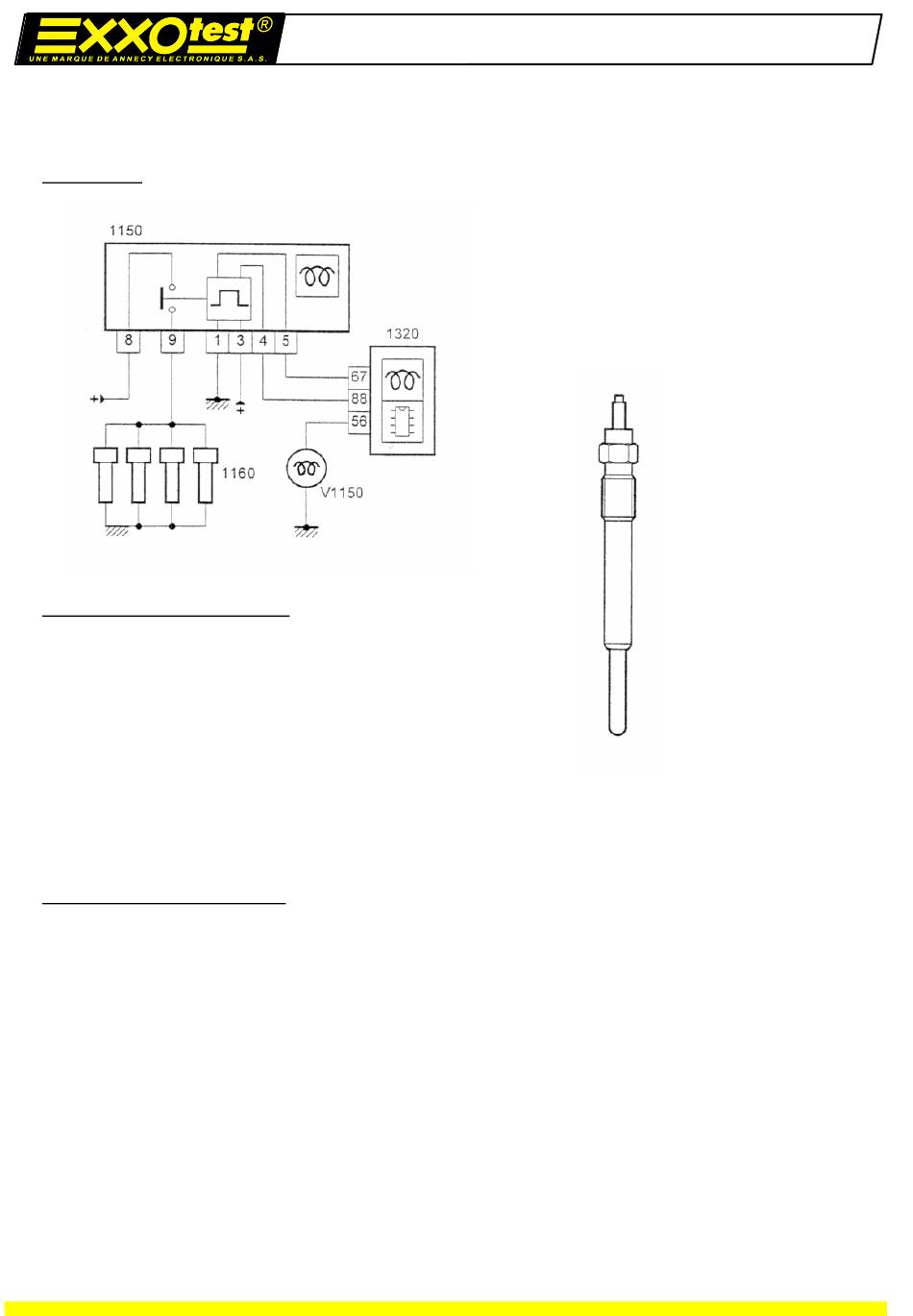

Synoptique :
Bougie de préchauffage (1160) :
Les bougies assurent le réchauffage de la chambre de
combustion. Elles sont constituées :
d'une résistance chauffante,
-
d'une enveloppe métallique de protection.
-
Boîtier de préchauffage (1150) :
Les temps de pré post chauffage sont déterminés par le calculateur d'injection. En cas de défaillance
du boîtier de préchauffage le calculateur mémorise un défaut.
Affectation des voies des connecteurs :
ANNECY ELECTRONIQUE S.A.S
Injection COMMON RAIL
-
voie 1 : masse,
voie 2 : non connecté,
-
-
voie 3 : + 12V après contact,
voie 4 : entrée calculateur
-
-
voie 5 : diagnostic boîtier de préchauffage
voie 6 : alimentation des bougies de préchauffage,
-
voie 7 : + 12 V (+permanent).
-
Parc Altaïs
1, rue Callisto
1150 boîtier de préchauffage
1160 bougies de préchauffage
1320 calculateur contrôle moteur
V1150 Voyant de préchauffage
• Bougie 11V d'une
longueur totale de 107
mm :
