INTÉGRATION AVANCÉE DU m3 À UN LINAC SIEMENS
Procédure de
démontage du m3
d'un Linac Siemens
Étapes
10.
11.
12.
Guide d'utilisation clinique, rév. 7.6, m3
N'ouvrez pas le verrou du rail de guidage lorsque le m3 est fixé. Retirez systématiquement
le m3 avant d'ouvrir les boutons rouges.
1.
Placez le statif du Linac en position 180° et le collimateur en position 270°.
2.
Replacez le chariot contre le statif, comme illustré à la page 106.
3.
Serrez les freins des roues du chariot.
4.
Ouvrez les verrous (page 109).
5.

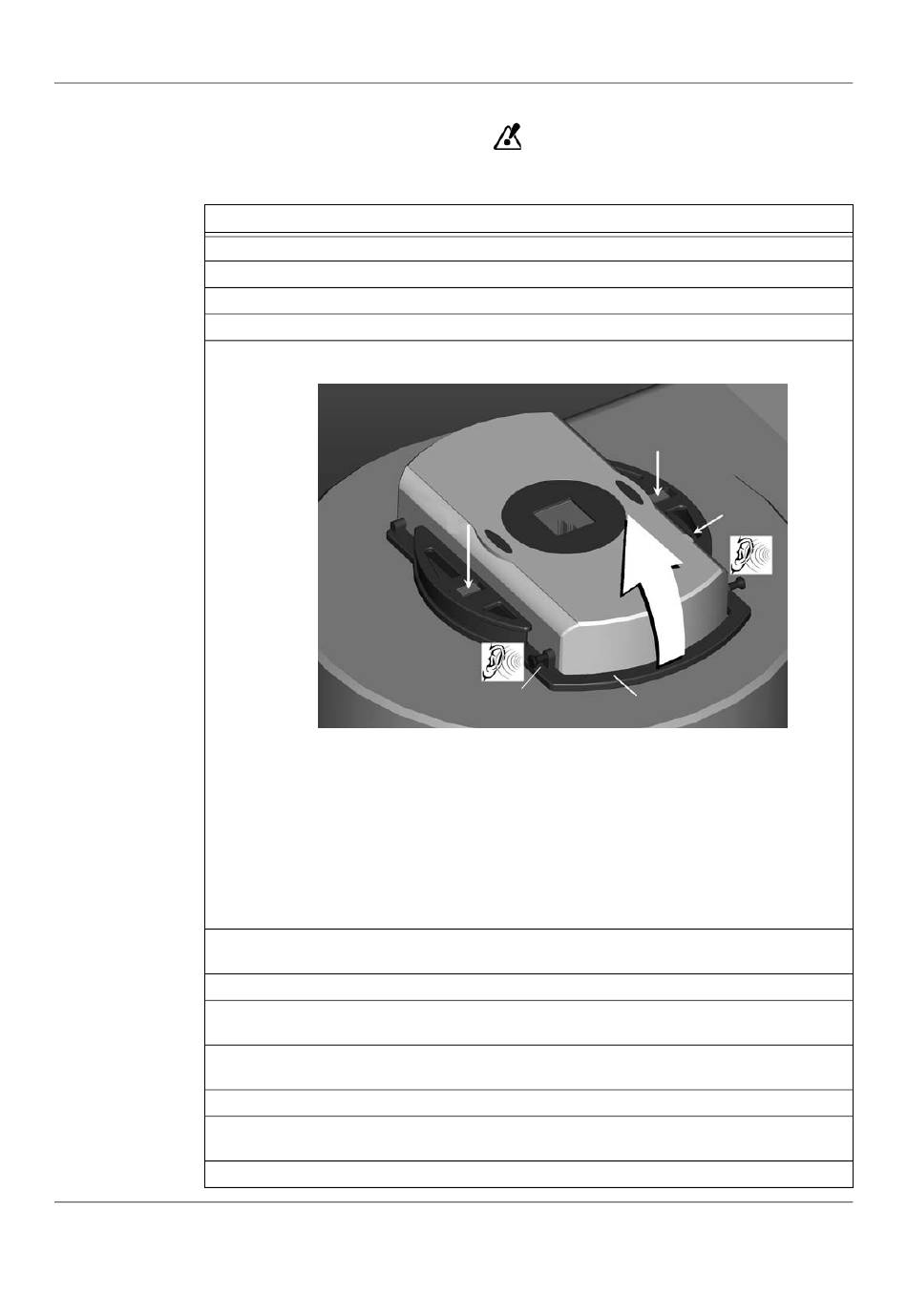

Enfoncez les deux boutons rouges de montage du support bleu, puis soulevez ce dernier
pour qu'il s'enclenche dans la position supérieure.
a
Boutons rouges
Déclic
s
Levier noir
d
Bouton rouge
f
g
Support bleu
REMARQUE : veillez à ce que le support bleu du m3 s'enclenche complètement dans la
position supérieure. La position intermédiaire sert uniquement à prévenir toute chute
accidentelle du m3.
6.
Appuyez sur le bouton rouge situé du côté droit du m3
du statif.
7.
Faites glisser le m3 sur le chariot jusqu'à la butée.
8.
Tirez les deux leviers noirs vers l'extérieur, puis poussez le support bleu vers le bas,
jusqu'à ce que les deux boutons rouges s'enclenchent.
9.
Desserrez les freins des roues du chariot. Retirez le m3 de la tête d'irradiation et rangez-
le à un endroit sec et sûr.
Retirez le câble d'alimentation et le câble optique.
À l'aide de la clé hexagonale fournie, extrayez les vis sans tête (2x). Retirez le câble de
sécurité.
Retirez l'interface de montage Siemens.
®
Collimateur micro-multilame
a
s
d
f
a
f
s
g
, puis faites glisser le m3 hors
119
