Audio
Max. Length
Frequency Response
Signal to Noise Ratio (A-weighted)
THD+N
Crosstalk
SMPTE (DIN 4:1)
Sample Rate
Data Format
Operating Temperature Range
Dimensions
Weight

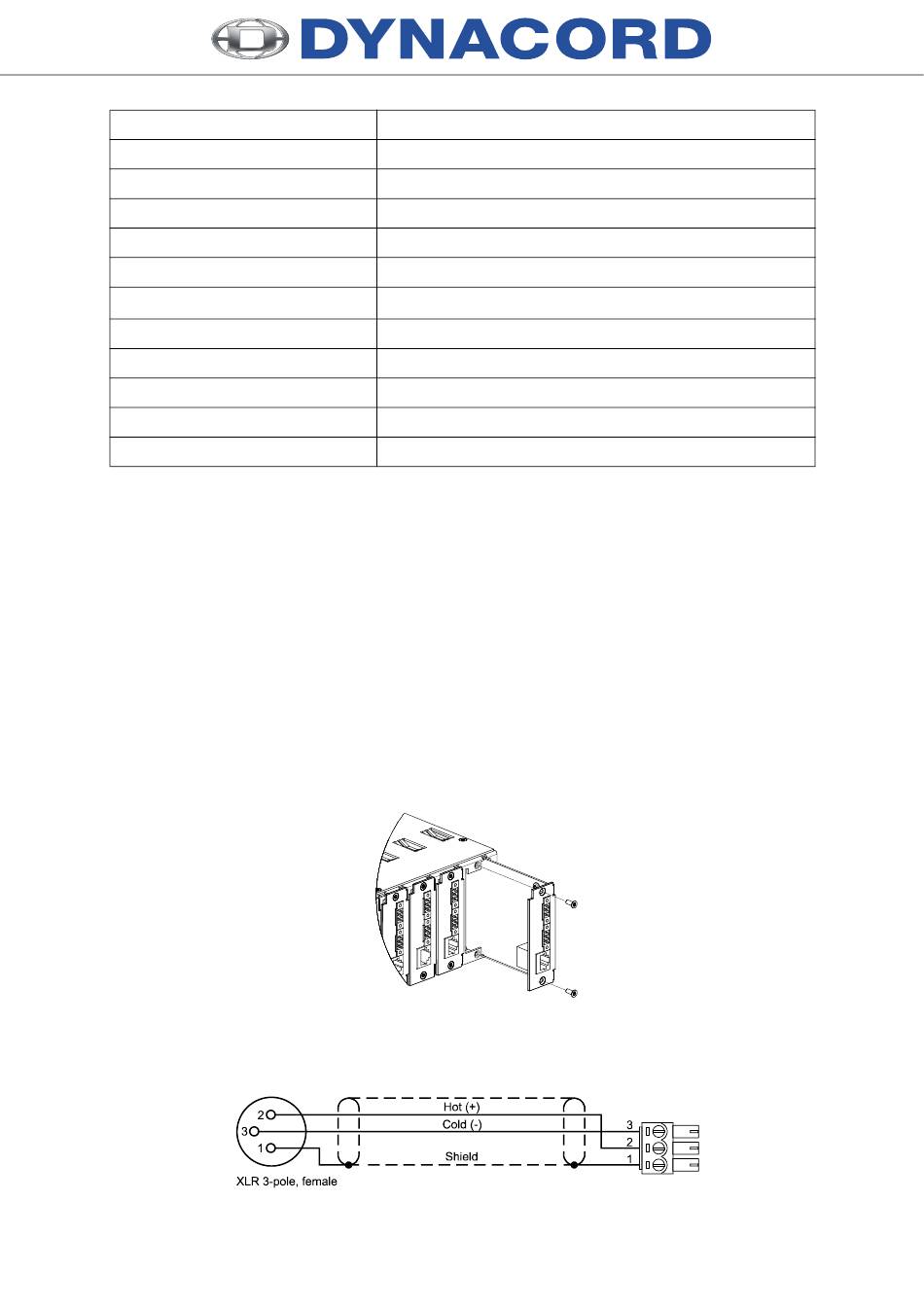

Montage
1. DPM 8016 ausschalten und von
Versorgungsspannung trennen
2. Leerblende
an
Rückwand
abschrauben (2 Schrauben hin-
ten)
3. DPM UI-1 Modul in gewünsch-
ten Slot einschieben und mit 2
Schrauben an Rückwand befe-
stigen (s. Bild)
4. DPM 8016 mit Netzteil verbin-
den und einschalten
5. DPM UI-1 Modul wird im Gerät
automatisch erkannt
Verbindungskabel XLR - Euro-
Block für DPM UI-1 Audio-Ein-
gänge
electronically symmetric
1000 m
20 Hz to 20 kHz (- 0.5 dB)
109 dB typical
< 0.003 %
< -100 dB
< 0.005 % (at U
= +6 dBu)
e
48 kHz
24 Bit linear A/D conversion, 48 Bit processing
-5 °C to +45 °C
81.8 x 27.3 x 189.3 mm
100 g
Installation
1. Switch off DPM 8016 and dis-
connect from power supply
2. Remove the blind on the rear
panel (2 screws)
3. Insert the DPM UI-1 module in
the desired slot and secure it
with 2 screws on the rear panel
(see picture)
4. Connect power supply and
switch on DPM 8016
5. The unit automatically recog-
nizes the DPM UI-1 module
Interconnection cord XLR - to -
Euro block for DPM UI-1 audio
inputs
9
Remarques sur l'installation
1. Mettez le DPM 8016 hors ten-
sion et débranchez-la du sect-
eur
2. Enlevez le panneau arrière (2
vis)
3. Insérez le module DPM UI-1
dans le slot et vissez-le sur le
panneau arrière à l'aide des 2
vis (voir l'illustration)
4. Branchez le cordon secteur et
mettez le DPM 8016 sous ten-
sion
5. L'unité reconnaît automatique-
ment le module DPM UI-1
Cordon d'interconnexion XLR -
Euro Block pour les entrées
audio du DPM UI-1
