Beschreibung
Das DPM AO-1 ist ein 2-kanaliges
analoges
Audio-Ausgangsmodul
für den DPM 8016. Der Anschluss
der Audio-Signale erfolgt an ver-
schraubbaren Euro-Block Steckver-
bindern. Der Ausgangspegel beider
Kanäle
kann
intern
zwischen
+6 dBu und +18 dBu umgeschaltet
werden.
Für die D/A-Wandlung werden line-
are hochpräzise 24 Bit Wandler
eingesetzt, die interne Signalverar-
beitung erfolgt in 48 Bit Wortlänge.
Weitere AO-1 Eigenschaften:
• 109 dB Dynamikbereich - für
beste Audio-Performance ohne
störende Nebengeräusche
• 100 Ohm symmetrische Aus-
gangstreiber
-
Verlustfreie
Ansteuerung mehrerer parallel
geschalteter Endstufen und lan-
ger Leitungen
• Ausgangs-Relais - Einschaltver-
zögerung und schnelle Trennung
zur wirkungsvollen Unterdrük-
kung von Ein- und Ausschaltge-
räuschen. Automatische Steuer-
ung bei paralleler Verdrahtung in
redundanten Systemen
• Automatische Konfiguration -
Bestückungsänderungen/-abwei-
chungen werden in IRIS-Net
erkannt und angezeigt
Part Number
DPM AO-1
DPM Analog Output Module
Description
The DPM AO-1 is a two-channel
audio
output
module
for
DPM 8016. Audio signals are con-
nected via screw-lockable Euro
block connectors. The output level
of both channels can be internally
switched
between
+6 dBu
+18 dBu.
High performance linear 24-bit con-
verters are used for A-to-D conver-
sion. All internal digital signal
processing is carried out using 48-
bit word length.
Additional AO-1 features:
• 109 dB dynamic range - for
superior audio performance
• 100 Ohm balanced output driv-
ers - provide low loss signal dis-
tribution to multiple amplifier
inputs, even over long cable runs
• Output relays - power-on delay
and immediate power-off discon-
nection of both channels ensure
effective suppression of power
thumps and noise. Automatic
control of parallel-wired redun-
dant systems
• Automatic
configuration
Automatic recognition of module
installation and removal via IRIS-
Net software
11
Technische Informationen
Engineering Data Sheet
Informations Techniques

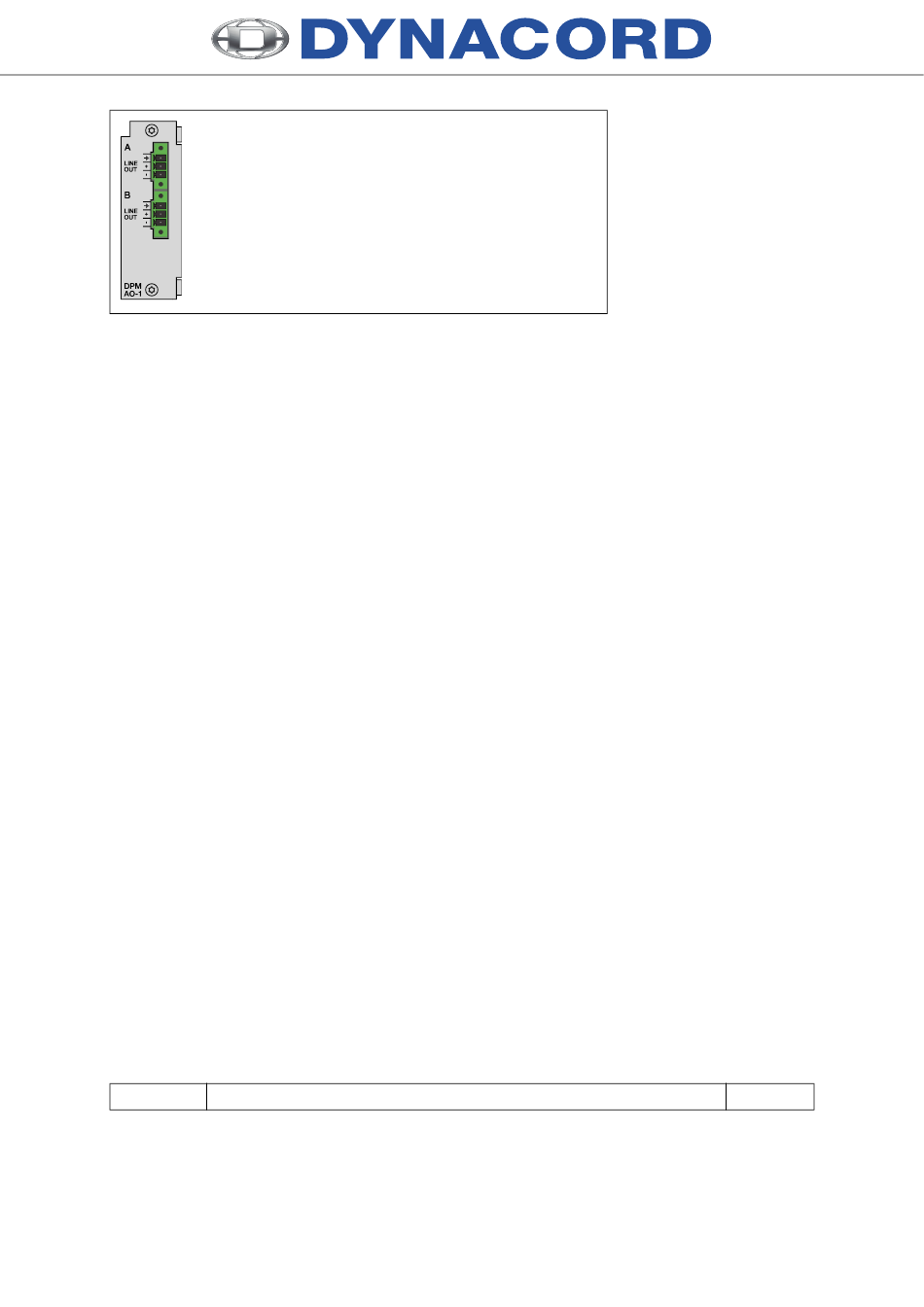

DPM AO-1
Analog Output Module
Description
Le DPM AO-1 est un module de
the
sortie audio 2 canaux pour le
DPM 8016. Le niveau de sortie des
deux canaux peut être sélectionné
de manière interne sur +6 dBu ou
sur +18 dBu.
and
Des convertisseurs 24 bits linéaires
à hautes performances sont utilisés
pour la conversion
traitement de signal numérique
interne s'effectue en 48 bits.
Autres caractéristiques du AO-1:
• Dynamique de 109 dB - pour de
meilleures performances audio
• Les étages de sortie symétriques
d'une impédance de 100 Ohms
offrent une distribution du signal
vers
les
multiples
d'amplificateurs avec de faibles
pertes, même avec de grandes
longueurs de câbles
• Les relais de sortie disposent de
retard à l'allumage et de décon-
nexion immédiate à l'extinction
sur les deux canaux afin d'assu-
-
rer une suppression réelle des
bruits et claquements. On bénéfi-
cie d'un contrôle automatique
des systèmes redondants câblés
en parallèle
• Configuration automatique -
indication (message) lors de l'ins-
tallation et de la supression de
modules
A/D. Tout le
entrées
D 121 857
