DPA 4245 / DPA 4260 POWER AMPLIFIER
Leistungsmerkmale
•
2x450W Ausgangsleistung DPA 4245
•
2x600W Ausgangsleistung DPA 4260
•
erdfreie 100V/70V/25V Leistungs-Ausgänge ( Isolated Outputs )
•
niederohmige Ausgänge ( Direct Outputs )
•
Bridged Mode schaltbar
•
alle Ausgänge leerlauf- und kurzschlußgeschützt
•
Netzspannung 230V AC 50/60Hz
•
Ferneinschaltung POWER REMOTE
•
Service-Netzschalter
•
GROUND-LIFT Schalter
•
aktive Lüftung mit je 2 temperaturgesteuerten DC-Lüftern
•
elektronisch symmetrische Eingänge
•
Routing Schalter für eingangsseitige Parallelschaltung der Endstufen
•
Eingangs-Pegelsteller
•
Eingebaute Audio Limiter
•
Einschaltgeräuschunterdrückung
•
Schutzschaltungen: DC/HF, Back-EMF, Ausgangs -Überspannungslimiter, Einschaltstrom-
begrenzung, Ausgangs-Spitzenstrombegrenzung
•
LO-Cut Filter 45Hz mit 18dB/oct.
•
SIGNAL- und LIMIT-Anzeige zur Aussteuerungskontrolle
•
Temperatur-Überwachung der Kühlkörper und des Netztransformators mit PROTECT-Funktion
•
Eingangsübertrager für symmetrisch-erdfreie Eingänge nachrüstbar
•
XLR- und Schraubsteck-Eingangsbuchsen
•
19"- Einschubchassis mit 3HE
CH A
CH B
LIMIT
PROTECT
SIGNAL
POWER

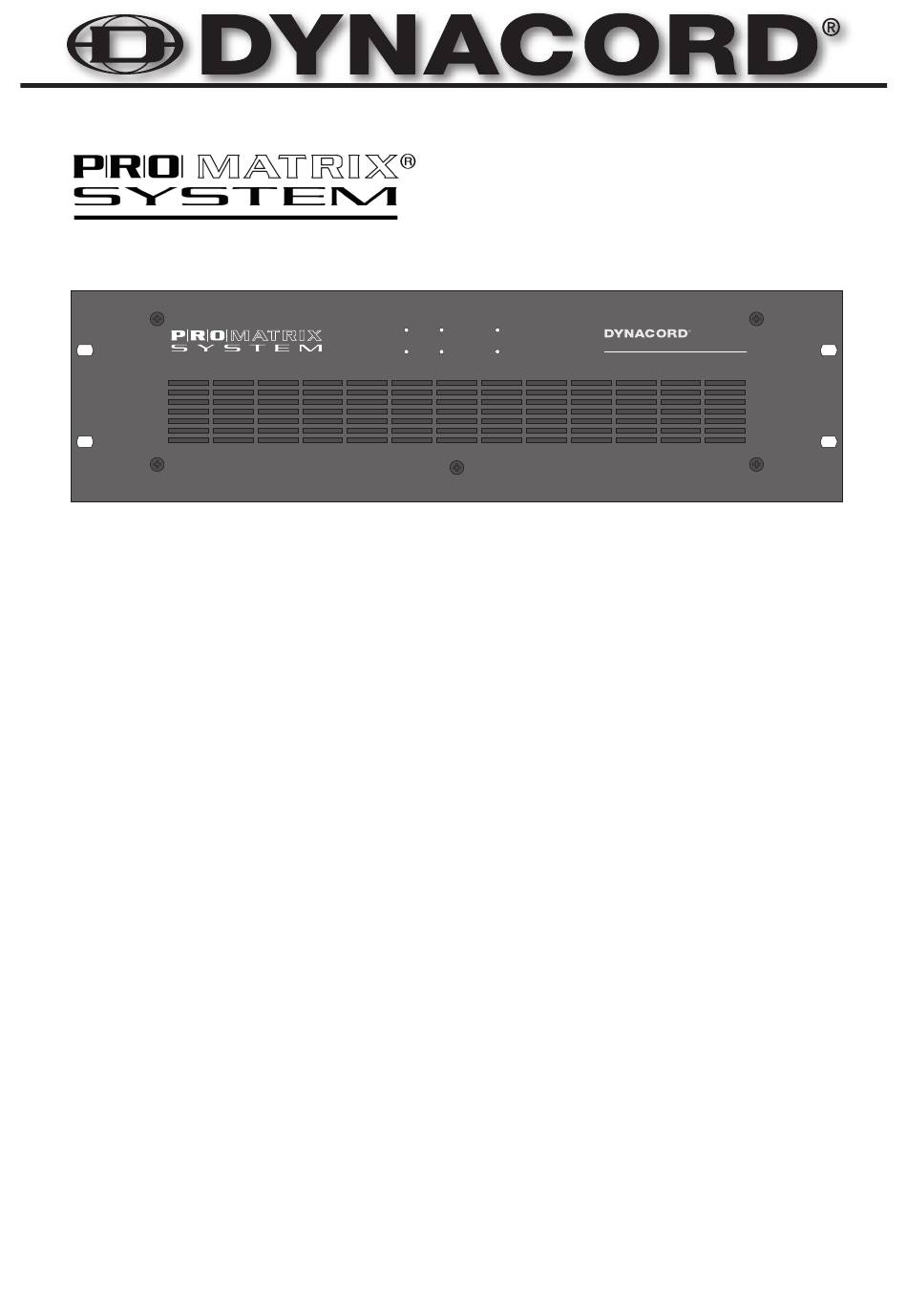

BEDIENUNGSANLEITUNG
OWNER'S MANUAL
MODE D'EMPLOI

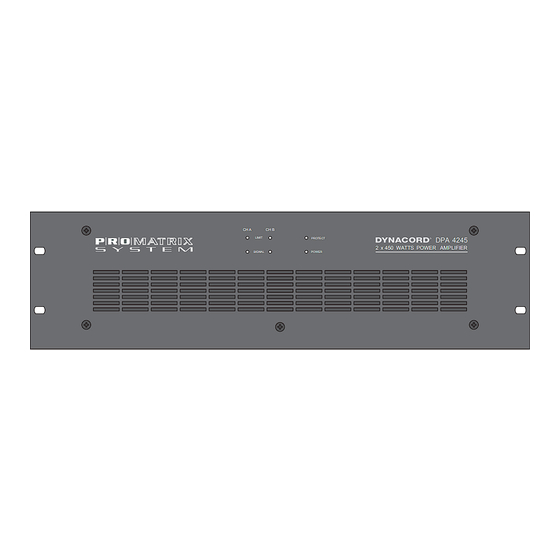

DPA 4245
2 x 450 WATTS POWER AMPLIFIER
Publicité
Table des Matières
Manuels Connexes pour Dynacord DPA 4245
Sommaire des Matières pour Dynacord DPA 4245
-
Page 29: Caractéristiques
2 x 450 WATTS POWER AMPLIFIER SIGNAL POWER Caractéristiques • 2 x 450 Watts de puissance de sortie (DPA 4245) • 2 x 600 Watts de puissance de sortie (DPA 4260) • Sorties 100 Volts / 70 Volts / 25 Volts (isolées) •... -
Page 30: Instructions De Sécurité Importantes
INSTRUCTIONS DE SÉCURITÉ IMPORTANTES Le symbole représentant un éclair fléché dans un triangle équilatéral a pour but d’alerter l’utilisateur de la présence d’une „tension dangereuse“ non isolée à l’intérieur du boîtier, pouvant être d’une force suffisante pour constituer un risque d’électrocution. Le point d’exclamation dans un triangle équilatéral a pour but d’alerter l’utilisateur de la présence d’instructions importantes concernant... - Page 31 TABLE DES MATIERES Introduction ..................31 Conseils d’installation ..............32 Entrées INPUT CHANNEL ............33 Power Outputs ................34 Caractéristiques ................41 Block Diagram ................43 Dimensions ..................44 DESCRIPTION Conçus spécialement pour les installations fixes, les amplificateurs de puissance de la gamme DPA, fiables et performants, pourvus de deux lignes haut-parleurs séparées, permettent d’exploiter sans problème des systè- mes de sonorisation : ils conviennent donc particulièrement à...
-
Page 32: Conseils D'installation
à pénétrer accidentellement dans l’appareil, débranchez-le im- médiatement du secteur et faites-le vérifier par un centre de SAV DYNACORD avant toute nouvelle utilisation.Pour nettoyer l’appareil, n’utilisez pas de solvants chimiques ni de sprays, qui pourraient endommager la finition, voire même provoquer un incendie. -
Page 33: Entrées Input Channel A&B
230V 50-60 Hz CAUTION 870 WATTS CHANNEL A CHANNEL B RISK OF ELECTRIC SHOCK INPUTS INPUTS DO NOT OPEN INPUT ROUTING CIRCUIT MAINS FUSE POWER REMOTE CHASSIS SWITCH DUAL T10A/L/250V POWER GROUNDED 0 dB 0 dB UNGROUNDED SEE OPERATING MANUAL! LEVEL LEVEL PARALLEL... - Page 34 Illustration : synoptique du canal d’entrée A Illustration : Installation du transformateur d’entrée sur le circuit Potentiomètres de niveau Ces potentiomètres rotatifs, gradués en dB, servent à ajuster le gain de l’amplificateur. Ils doivent être positionnés entre les repères 0 dB et -6 dB afin d’éviter l’apparition de toute distorsion au niveau des sour- 0 dB ces.
-
Page 35: Sorties De Puissance - Sorties Audio Sur Transformateur
Sorties de puissance – SORTIES AUDIO SUR TRANSFORMATEUR Les deux transformateurs de sortie intégrés convertissent la tension nominale de sortie de l’amplificateur de puissance aux standards de lignes haut-parleurs les plus utilisés – 25 Volts, 70 Volts, et 100 Volts. Ces différentes tensions sont toutes présentes simultanément aux sorties flottantes correspondantes de la barre de connexion. - Page 36 Sorties de puissance – Sorties isolées 25 Volts La sortie flottante 25 Volts sert principalement avec des haut-parleurs à basse impédance (4 - 16 ohms). Suite au phénomène de perte en ligne, la distance séparant l’amplificateur de puissance des systèmes de haut-parleurs ne doit pas dépasser 50 mètres.
- Page 37 Mode Bridgé (en pont) Le mode bridgé (en pont) permet de doubler la puissance de sortie de l’amplificateur – les deux étages de sortie travaillent alors en push-pull. En d’autres termes, ce mode permet de créer un amplificateur de puissance monophonique, offrant une tension de sortie doublée et une puissance de sortie doublée –...
- Page 38 Commutateur GROUND Lift Ce commutateur est d’une grande utilité pour éliminer les boucles de masse tou- CIRCUIT CHASSIS SWITCH jours possibles. Lorsque l’amplificateur est exploité avec d’autres appareils au GROUNDED sein d’un même rack, ce commutateur doit se trouver en position GROUNDED. Si vous utilisez l’amplificateur avec d’autres appareils reliés à...
- Page 39 Circuit de protection Les amplificateurs de puissance de la gamme DPA sont équipés de toute une série de circuits de protection : • Limiteur de courant initial de mise sous tension • Délai à l’allumage • Protection contre les interférences RF et les composantes continues •...
- Page 40 Fusible secteur, 84171/1 Alimentation T1A 250V 5 x 20 mm IEC 127 Kits d’extension pour le DPA 4245 et le DPA 4260 : NRS 90208, entrées symétriques (transformateur d’entrée pour un seul canal) NRS 90235, 1 paire d’oreilles pour montage en rack...
-
Page 41: Mode Dual
Caractéristiques techniques: DPA 4245, DPA 4260 Conditions de mesure : les deux canaux en charge, sorties directes chargées sous 8Ω, sorties directes de tension et de charges indiquées (sauf spécification contraire) DPA4245 DPA4260 MODE DUAL Sortie directe Sorties isolées Sortie directe Sorties isolées Type de sortie 8Ω... -
Page 42: Mode Bridgé
MODE BRIDGÉ Sortie directe Sorties isolée Sortie directe Sortie isolée Type de sortie 8Ω 200V 140V 8Ω 200V 140V Impédance de charge ou tension de sortie estimée Impédance de charge estimée —— 57Ω 28Ω 3.6Ω ——- 40Ω 19.6Ω 2.5Ω Sorties isolées seulement Puissance de sortie estimée 560W 700W 700W 700W... - Page 44 Abmessungen / Dimensions 132,5...
