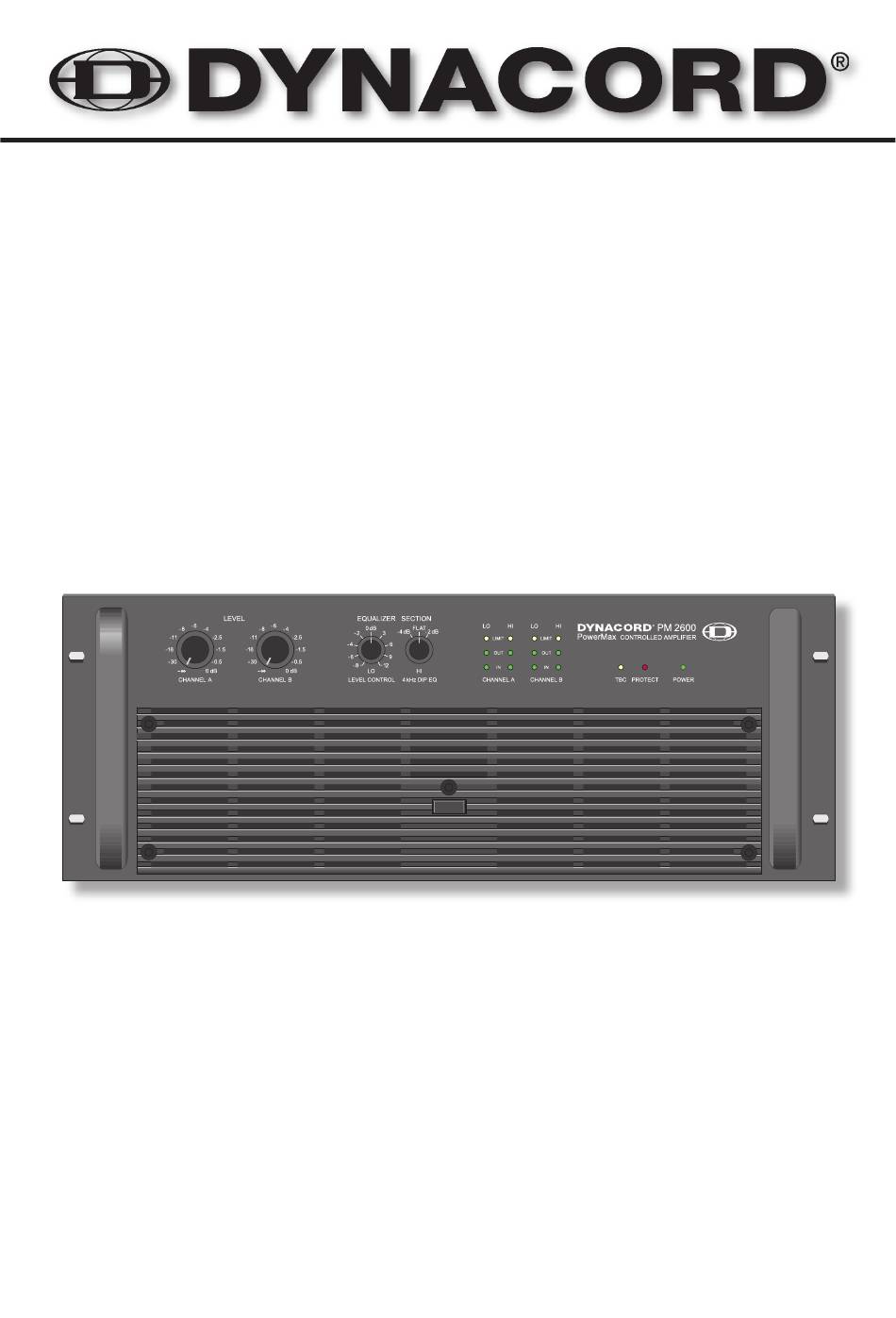

- Page 1 BEDIENUNGSANLEITUNG OWNER’S MANUAL MODE D’EMPLOI PM2600 DUAL ACTIVE 2-WAY POWERMAX CONTROLLED AMPLIFIER...
- Page 22 TABLE DES MATERIES INTRODUCTION ENTRÉE SORTIE INSTRUCTIONS D’INSTALLATION INSTRUCTION DE RÉGLAGE CARACTÉRISTIQUES TECHNIQUES SCHÉMA DE PRINCIPE DIMENSIONS GARANTIE INSTRUCTIONS DE SÉCURITÉ IMPORTANTES Le symbole représentant un éclair fléché dans un triangle équilatéral a pour but d’alerter l’utilisateur de la présence d’une „tension dangereuse“...
- Page 23 “A” et “B” via ces prises. Cette caractéristique est très pratique lorsque la configuration contient deux PM2600 – un pour chaque côté de la scène – et que des signaux audio identiques sont reproduits via les voies “A”...
-

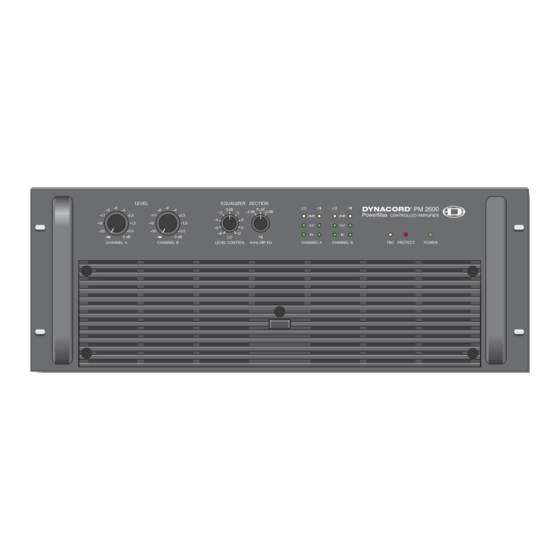

Page 24: Face Avant
FACE AVANT Contrôles de niveau des voi- Témoins des es Sub-woofer Réglages de signaux d’entrée l’EQ Dip 4kHz (basses) Ré- et de sortie glages -8dB … Flat (Plat), -2db, stéréo ou li- +12dB -4dB Témoins miteurs; séparés d’alimentation Contrôles de niveau en basses/aigus et d’état de la (LO-HI) - Page 25 FACE AVANT CHANNEL A, B (Voies A,B) Contrôles de niveau des voies A et B Ces contrôles de niveau servent à régler la sensibilité d’entrée de l’amplificateur de puissance. Ils doivent être po- sitionnés entre les marques “0“ et -6 dB. Des réglages de sensibilité d’entrée trop faibles peuvent provoquer de la distorsion dans les étages de sortie de la console de mixage connectée ce qui par voie de conséquence affectera également l’étage du processeur dans l’amplificateur de puissance.
- Page 26 FACE AVANT SECTION ÉGALISEUR Les contrôles et les sélecteurs rotatifs de la section égaliseur, marqués “LO” et “HI”, servent à adapter le système aux différentes configurations de haut-parleurs, ainsi qu’à compenser les problèmes acoustiques du lieu. a) Sélecteur rotatif HI Ce sélecteur rotatif peut être réglé...
- Page 27 Vis de masse La vis de masse se trouve à côté de l’interrupteur de mise à la masse. Lorsque le PM2600 est intégré dans une armoire de rack, cette vis sert à établir une liaison avec une “ barre de masse”. Chaque fois que plusieurs appareils sont instal- lés dans une armoire de rack, ils doivent être reliés à...
- Page 28 XLR, le plus souvent le cheminement réel du signal et l’assignation des broches est asymétrique. Si une console de mixage ayant des sorties asymétriques est connecté au PM2600, vous avez le choix entre deux alternatives : soit ponter les broches 1 et 3 des connecteurs d’entrée de l’amplificateur de puissance, soit déconnecter la broche 3 sur la prise du cordon de connexion.
- Page 29 INSTRUCTIONS D‘INSTALLATION Instructions d’Installation Lors de l’installation d’un système de sonorisation, en salle ou sous tentes pour un festival sur ▀ toute leur longueur, les haut-parleurs doivent être installés sur les côtés gauche et droit de la scène, dirigés légèrement vers le centre, ce qui donnera une couverture rayonnante sur toute la longueur de la salle ou de la tente.
-
Page 30: Instructions De Réglage
INSTRUCTIONS DE RÉGLAGE INSTRUCTIONS DE RÉGLAGE Réglez tous les contrôles de timbre de la console de mixage en position centrale (neutre, réglage linéaire). Réglez sur “Bypass” tous les égaliseurs de 3e octave ou d’octave ou réglez les contrôles d’égalisation en position centrale (neutre). -
Page 31: Caractèristiques Techniques
CARACTÈRISTIQUES TECHNIQUES DOUBLE AMPLIFICATEUR DE PUISSANCE DE PRÉCISION ACTIF A 2 VOIES 2600W PM 2600 Sensibilité d’entrée 0 dBu / 775 mV Niveau d’entrée maximum 21 dBu / 9 V Réponse en fréquence (-3dB, réf. 1kHz) 15 Hz - 45 kHz Distorsion <... -
Page 32: Block Diagram
BLOCK DIAGRAM... - Page 33 ABMESSUNGEN / DIMENSIONS...
- Page 34 NOTES...
- Page 35 NOTES...
