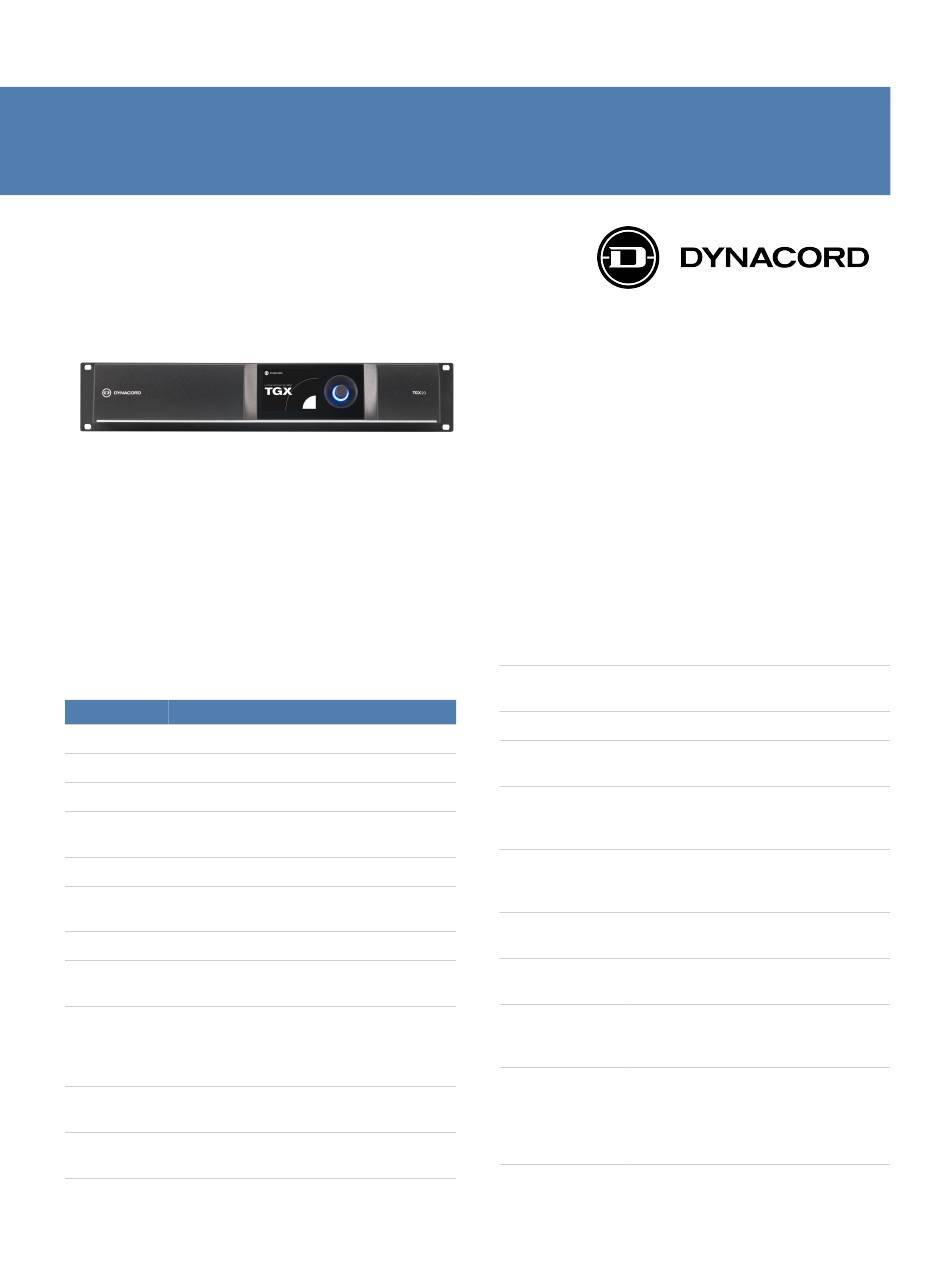

Fiche technique ingénierie | TGX20 Ampli de puissance DSP 4x5000W, live
TGX20 Ampli de puissance DSP 4x5000W,
live
Composants
Quantité
Composant
1
Amplificateur de puissance 4 voies TGX
4
Vis M6x20 pour montage en rack
1
Manuel d'installation
1
Connecteur d'alimentation secteur 32 A avec consi-
gnes de sécurité et instructions de montage
1
Consignes de sécurité
Caractéristiques techniques
PUISSANCE DE SORTIE
Impédance de char-
2 Ω
ge
Puissance de sortie
5 200
maximale
W
1
tous les canaux pilo-
tés
Nombre de canaux
d'amplificateurs
Tension de sortie
maximale
2,7 Ω
4 Ω
8 Ω
6 000
5 000
2 500
W
W
W
4
210 V
crête
▪ Amplificateur DSP multicanal pour applications live
▪ Puissance totale de 20 kW en 2RU
▪ DSP entièrement intégré avec technologie FIR native
à 96 kHz
▪ Intégration OMNEO pour compatibilité transparente
avec Dante et OCA
▪ Écran tactile couleur pour contrôle sans logiciel
Courant de sortie
maximal
AMPLIFICATEUR
Gain en tension
32 dB, réglable de 24 à 40 dB
réf. 1 kHz
Sensibilité d'entrée
13,7 dBu (3,73 V), réglable de
réf. Tension de sortie
max.
Taux de distorsion
3 dB sous max.,
AES17, 1 kHz
IMD-SMPTE,
60 Hz, 7 kHz
DIM100,
3,15 kHz, 15 kHz
Diaphonie
référence 1 kHz,
12 dB sous max., 8 Ω
Réponse en fré-
quence
référence 1 kHz, en-
trée analogique vers
sortie haut-parleur
84 A
crête
5,7 à 21,7 dBu
< 0,05 %
< 0,15 %
< 0,15 %
< -80 dB
20 à 20 kHz (±1 dB)
