Beschreibung

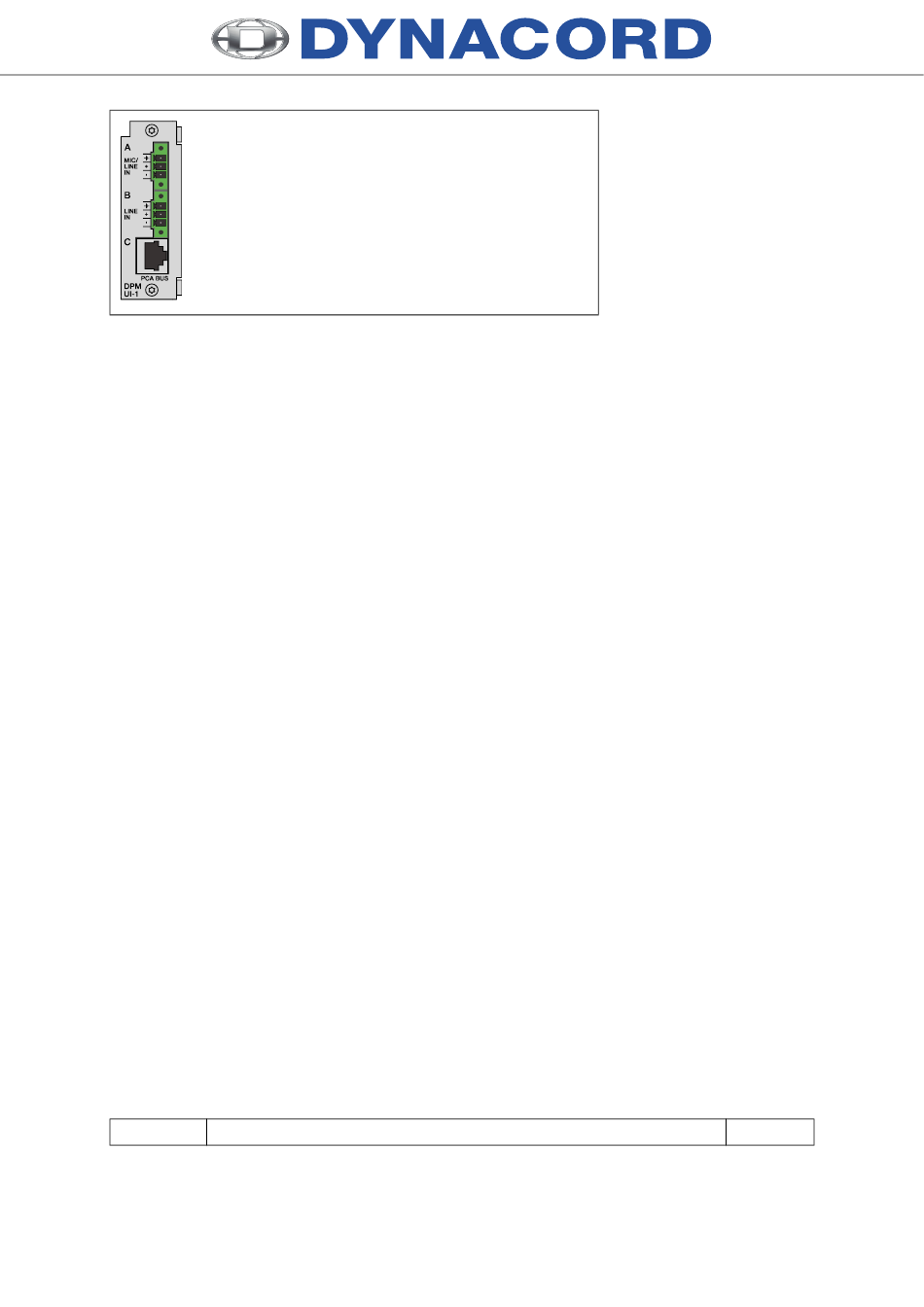

Das DPM UI-1 ist ein 2-kanaliges
universales Audio-Eingangsmodul
für den DPM 8016. Der Anschluss
der Audio-Signale erfolgt an ver-
schraubbaren Euro-Block Steckver-
bindern. Kanal A ist ein universeller
MIC/LINE-Eingang mit program-
mierbarer Eingangsempfindlichkeit
und schaltbarer Phantomspeisung.
Der zweite Kanal kann entweder
als LINE-Eingang (B) oder als
Sprechstellen-Eingang (C) benutzt
werden. Bis zu vier DPC Sprech-
stellen können an die PCA BUS-
Schnittstelle angeschlossen wer-
den.
Für die A/D-Wandlung werden line-
are hochpräzise 24 Bit Wandler
eingesetzt, die interne Signalverar-
beitung erfolgt in 48 Bit Wortlänge.
Weitere UI-1 Eigenschaften:
• 109 dB Dynamikbereich - für
beste Audio-Performance ohne
störende Nebengeräusche
• Symmetrische
Eingänge
Hohe
Gleichtaktunterdrückung
zur Vermeidung von Störgeräu-
schen durch Einstreuungen auf
langen Leitungen
• Spannungsversorgung
Sprechstellen - Überwachte und
selbstrückstellende Sicherung
• Automatische Konfiguration -
Bestückungsänderungen/-abwei-
chungen werden in IRIS-Net
erkannt und angezeigt
Part Number
DPM UI-1
DPM Universal Input Module
Description
The DPM UI-1 is a two-channel
universal input module for the
DPM 8016. Audio signals are con-
nected via screw-lockable Euro
block connectors. The first input
channel (port A) is a MIC/LINE
input with selectable input sensitiv-
ity and switchable Phantom Power.
The second input channel can
either be used as a LINE input (port
B) or for connecting DPC paging
consoles (port C). Up to four DPC
paging consoles can be connected
to the PCA BUS connector.
High performance linear 24-bit con-
verters are used for A-to-D conver-
sion. All internal digital signal
processing is carried out using 48-
bit word length.
Additional UI-1 features:
• 109 dB dynamic range - for
superior audio performance
• Balanced inputs - High common
-
mode rejection helps prevent
electrical interference on long
cable runs
• Integrated power supply for
paging consoles - Overload
für
fuses are fully supervised and
self-resetting
• Automatic
configuration
Automatic recognition of module
installation and removal via IRIS-
Net software
7
Technische Informationen
Engineering Data Sheet
Informations Techniques
DPM UI-1
Universal Input Module
Description
Le
DPM UI-1
est
un
d'entrée
2
canaux
DPM 8016. Les signaux audio sont
raccordés au moyen de connec-
teurs type Euro block à vis. Le pre-
mier canal d'entrée (port A) est une
entrée Micro/Ligne avec un sélec-
teur de sensibilité d'entrée et d'ali-
mentation fantôme. Le second
canal d'entrée peut être utilisé soit
comme entrée Ligne (port B) soit
pour
connecter
des
d'appel DPC (port C). Jusqu'à qua-
tre pupitres d'appel peuvent être
raccordés
au
connecteur
BUS.
Des convertisseurs 24 bits linéaires
à hautes performances sont utilisés
pour la conversion
A/D. Tout le
traitement de signal numérique
interne s'effectue en 48 bits.
Autres caractéristiques du UI-1:
• Dynamique de 109 dB - pour de
meilleures performances audio
• Entrées symétriques - ce type
d'entrée (réjection en mode com-
mun) évite les interférences et
permet
d'employer
câbles
• L'alimentation intégrée dans
les pupitres d'appel bénéficie
d'une protection contre les
-
surtensions avec surveillance
et réinitialisation automatique.
• Configuration automatique -
indication (message) lors de l'ins-
tallation et de la supression de
modules
D 121 856
module
pour
le
pupitres
PCA
de
longs
