Operating Temperature Range
Dimensions
Weight
Montage
1. DPM 8016 ausschalten und von
Versorgungsspannung trennen
2. Leerblende
an
Rückwand
abschrauben (2 Schrauben hin-
ten)
3. DPM AO-1 Modul in gewünsch-
ten Slot einschieben und mit 2
Schrauben an Rückwand befe-
stigen (siehe Bild)
4. DPM 8016 mit Netzteil verbin-
den und einschalten
5. DPM AO-1 Modul wird im Gerät
automatisch erkannt.
Verbindungskabel Euro-Block -
XLR für DPM AO-1 Audio-Aus-
gänge
-5 °C to 45 °C
81.8 x 27.3 x 189.3 mm
100 g

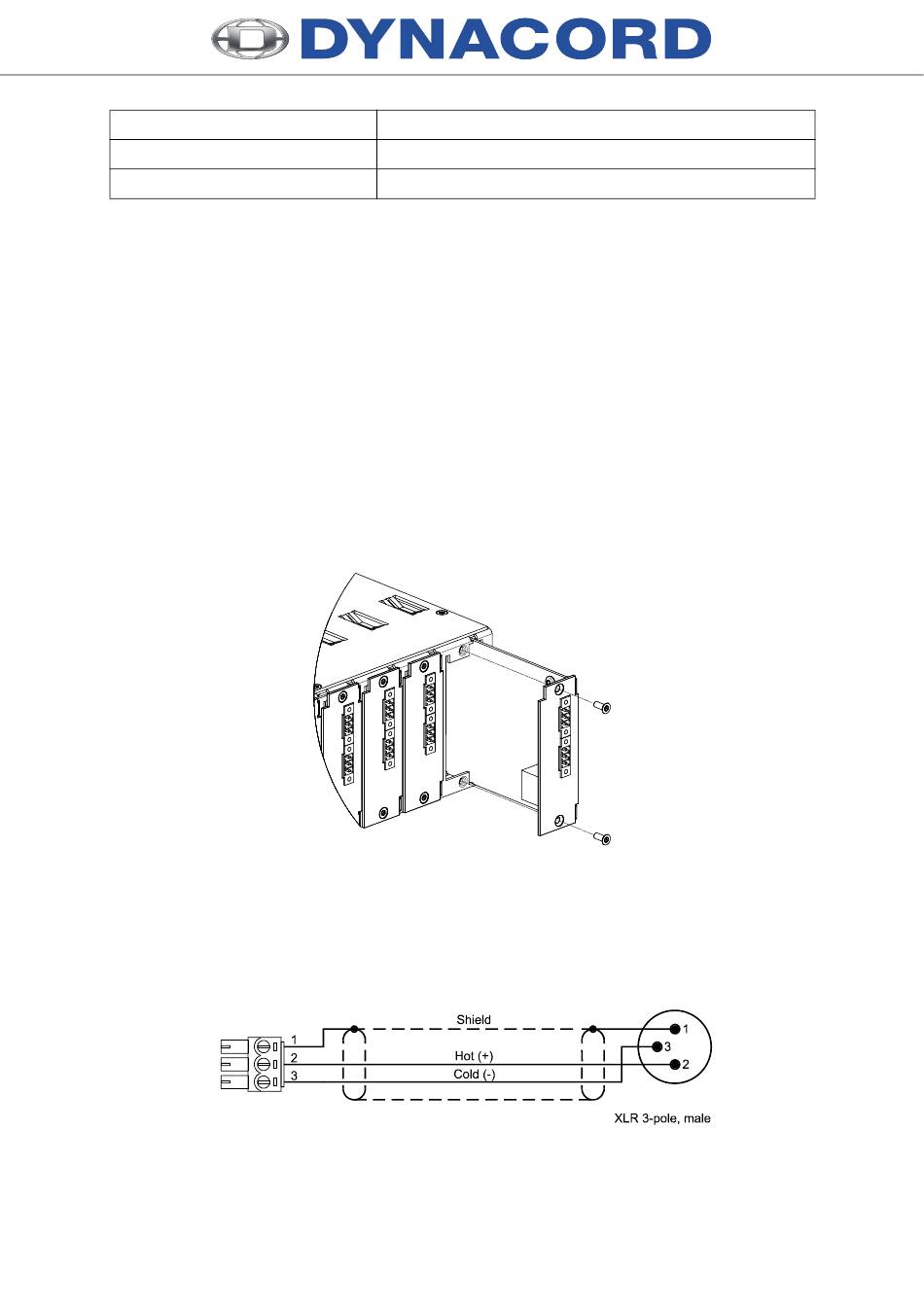

Installation
1. Switch off DPM 8016 and dis-
connect from power supply
2. Remove the blind on the rear
panel (2 screws)
3. Insert the DPM AO-1 module in
the desired slot and secure it
with 2 screws on the rear panel
(see picture)
4. Connect power supply and
switch on DPM 8016
5. The unit automatically recog-
nizes the DPM AO-1 module
Interconnection cord Euro block
- to - XLR for DPM AO-1 audio
outputs
13
Remarques sur l'installation
1. Mettez le DPM 8016 hors ten-
sion et débranchez-la du sec-
teur
2. Enlevez le panneau arrière (2
vis)
3. Insérez le module DPM AO-1
dans le slot et vissez-le sur le
panneau arrière à l'aide des 2
vis (voir l'illustration)
4. Branchez le cordon secteur et
mettez le DPM 8016 sous ten-
sion
5. L'unité reconnaît automatique-
ment le module DPM AO-1
Cordon d'interconnexion XLR -
Euro Block pour les sorties
audio de l'DPM AO-1
