Beschreibung
CobraNet
ist
eine
Netzwerk-
Technologie
für
die
mehrka-
nalige Übertragung von digitalen
Audiodaten. Das CM-1 ist ein
kompaktes Interface-Modul zur
Anbindung an das CobraNet
Netzwerk. Damit können gleich-
zeitig bis zu 32 digitale Audio-
Input-Signale und 32 digitale
Audio-Output-Signale
tragen werden.
Weitere CM-1 Eigenschaften:
• 100BASE-TX Ethernet Inter-
face - 100 MBit/s voll-duplex
Ethernet-Interface,
802.3u kompatibel
• Secondary 100BASE-TX Ether-
net Interface - Zweites Ether-
net-Interface für die Verdraht-
ung mit einem redundanten
Netzwerk.
Damit
können
fehlertolerante Systeme auf-
gebaut werden
• Vier serielle Ausgangs-Ports -
Internes
Audio-Output-Inter-
face zur Übertragung von 32
digitalen Audiokanälen mit 48
kHz Abtastrate und 16, 20
oder 24 Bit Wortbreite
• Vier serielle Eingangs-Ports -
Internes Audio-Input-Interface
zum Empfang von 32 digitalen
Audiokanälen mit 48 kHz Ab-
tastrate und 16, 20 oder 24 Bit
Wortbreite
• Status LEDs - Link, Activity,
Fault und CobraNet Conductor
Status-Anzeigen an den Ether-
net-Schnittstellen
Inhalt
1 x Technische Informationen CM-1
1 x CM-1 Modul
2 x Verbindungskabel intern
(65 mm / 190 mm)
4 x Schrauben Kombi-Torx M3x6
Description
CobraNet is a network technol-
ogy for multi-channel transmis-
sion of digital audio data. The
CM-1 is a compact interface
module for connection to a
CobraNet network allowing the
simultaneous transmission of up
to 32 digital audio input signals
and 32 digital audio output sig-
über-
nals.
Additional CM-1 features:
• 100BASE-TX Ethernet Inter-
face - 100Mbit/s full-duplex
IEEE
Ethernet
Interface;
802.3u compatible.
• Secondary 100BASE-TX Ether-
net Interface - Second Ether-
net
Interface
connection of a redundant net-
work to establish fault-tolerant
systems.
• Four serial output ports -
Internal audio output interface
for the transmission of 32
digital audio channels with 48
kHz sample rate and 16, 20 or
24-bit word length.
• Four serial input ports - Inter-
nal audio input interface for
receiving
32
channels with 48 kHz sample
rate and 16, 20 or 24-bit word
length.
• Status LEDs - Link, Activity,
Fault and CobraNet Conductor
status indication via Ethernet
connectors.
Contents
1 x Engineering Data Sheet CM-1
1 x CM-1 module
2 x Interconnection cord internal
(65 mm / 190 mm)
4 x Screws Combination Torx M3x6
43
Technische Informationen
Engineering Data Sheet
Informations techniques

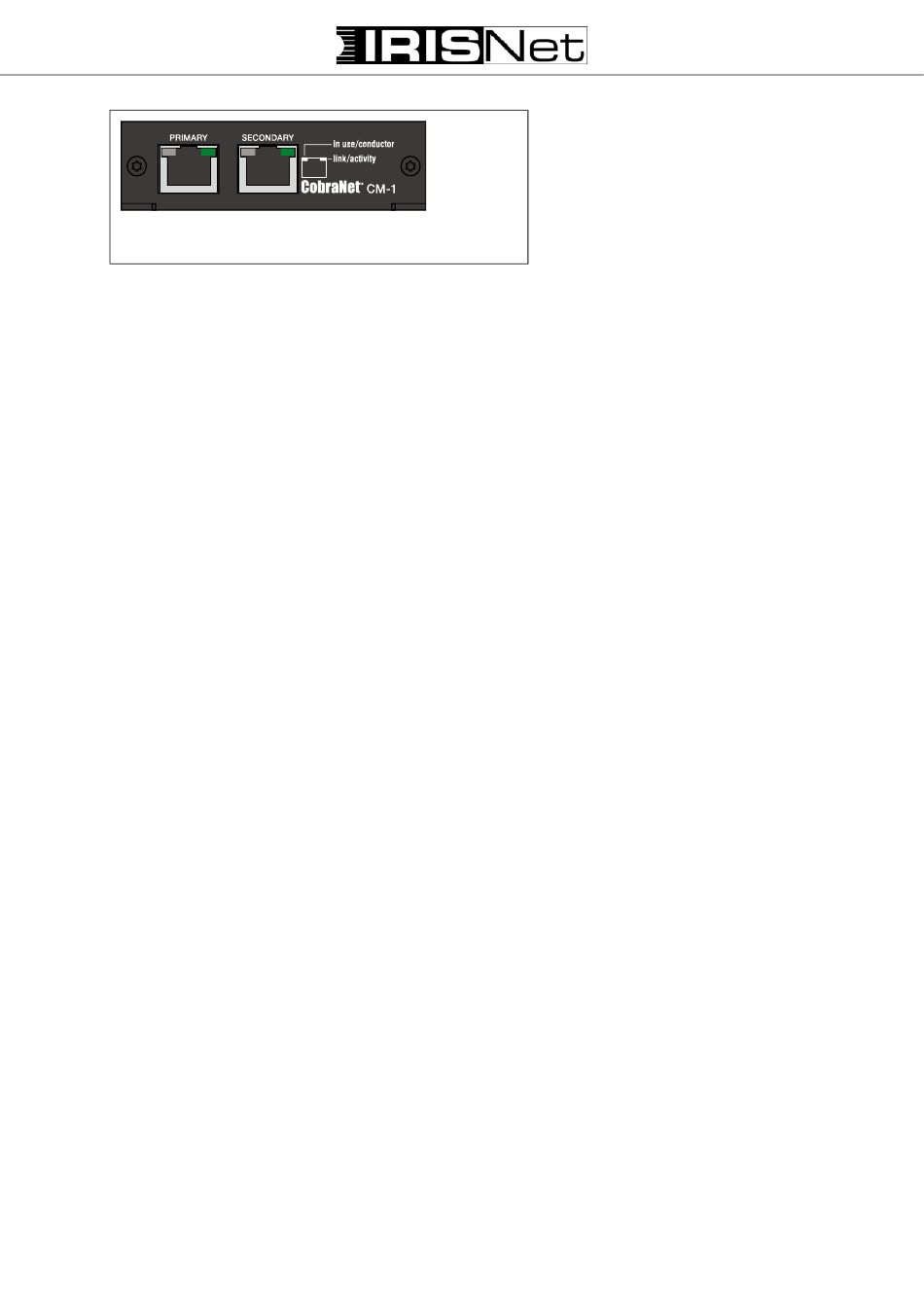

CM-1
CobraNet Digital Audio Network
Interface Module
Description
CobraNet est une technologie
réseau pour la transmission multi-
canal de données audionumé-
riques. Le CM-1 est un module
d'interface compact permettant la
connexion sur un réseau Cobra-
Net, ce qui assure la transmission
simultanée d'un maximum de 32
signaux d'entrée et de 32 signaux
de sortie audio-numériques.
Autres caractéristiques de l'CM-1:
• Interface
Ethernet 100BASE - Interface
IEEE
Ethernet full-duplex à 100 Mbit/
s compatible IEEE 802.3
• Interface de transmission sec-
ondaire Ethernet 100BASE -
for
the
Interface Ethernet secondaire
pour la connexion d'un réseau
redondant afin d'établir des sys-
tèmes à tolérance de pannes.
• Quatre ports de sortie série -
Interface de sortie audio interne
de 32 voies audio numériques
ayant une fréquence d'échan-
tillonnage de 48 kHz et une
résolution de 16, 20 ou 24 bits
• Quatre ports d'entrée série -
Interface d'entrée audio interne
digital
audio
de 32 voies audio numériques
ayant une fréquence d'échan-
tillonnage de 48 kHz et une
résolution de 16, 20 ou 24 bits
• Témoins à LED - Indiquant
l'état:
Défaillance et Conducteur Cob-
raNet via les connecteurs Ether-
net.
Contenu
1 x Informations techniques CM-1
1 x Module CM-1
2 x Cordon d'interconnexion interne
(65 mm et 190 mm)
4 x Vis Combination Torx M3x6
de
transmission
Liaison,
Activité,
