AVENTICS | DDL | R412009417–BDL–001–AD

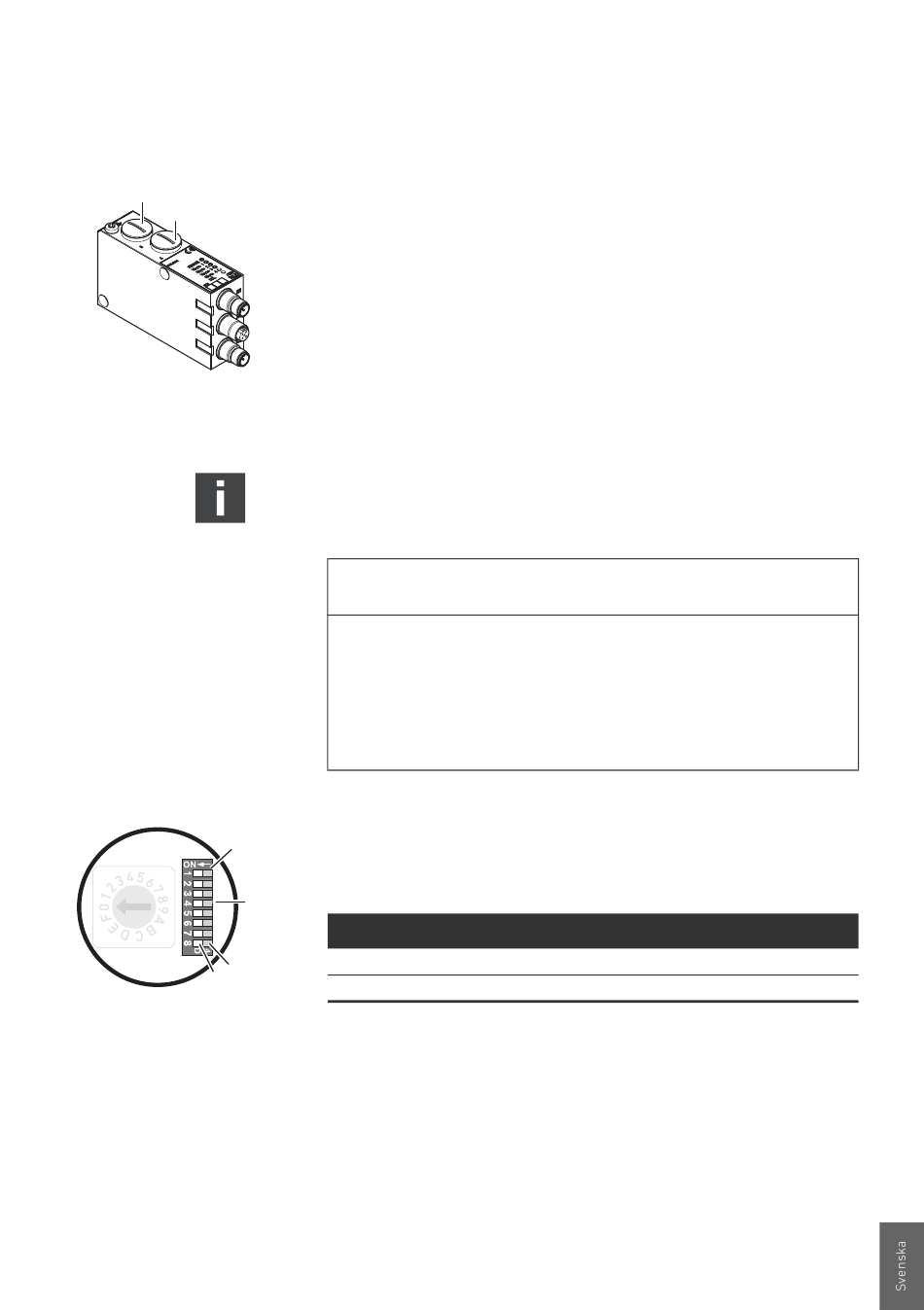

Alla dessa inställningar görs med kontakterna under de båda
PG-skruvlocken A och B.
Följ den här beskrivningen vid alla inställningar:
1. Skruva loss de aktuella skruvlocken.
2. Gör inställningen så som beskrivs nedan.
3. Skruva dit skruvlocken igen (0,6 + 0,2 Nm). Var noga med att
tätningsringarna sitter korrekt.
7.1.1 Ställa in datahastighet (DDL-läge)
Alla enheter i en DDL-länk skall ställas in på samma
datahastighet.
Ändringar under pågående drift
Ändringar i DDL-läget börjar gälla först efter en återställning
av spänningen (reset).
Ändra aldrig inställningarna i löpande drift.
O
Stäng av apparaten innan adressinställningen ändras.
O
Ställ in datahastigheten under skruvlocket A med
O
omkopplare S6, bit 1.
Tabell 7: Val av DDL-datahastighet på omkopplare S6, bit 1
Datahastighet
125 kBaud
250 kBaud
7.1.2 Ställa in en DDL-adress
För att fältbussnoden skall identifieras i DDL-länken skall en
entydig adress ställas in med vridomkopplare S5.
Adresseringen kan göras på två sätt:
Manuell adressering eller
W
Automatisk adressering
W
Driftstart och handhavande
OBS!
Bit 1
Off
On (förinställning)
235
