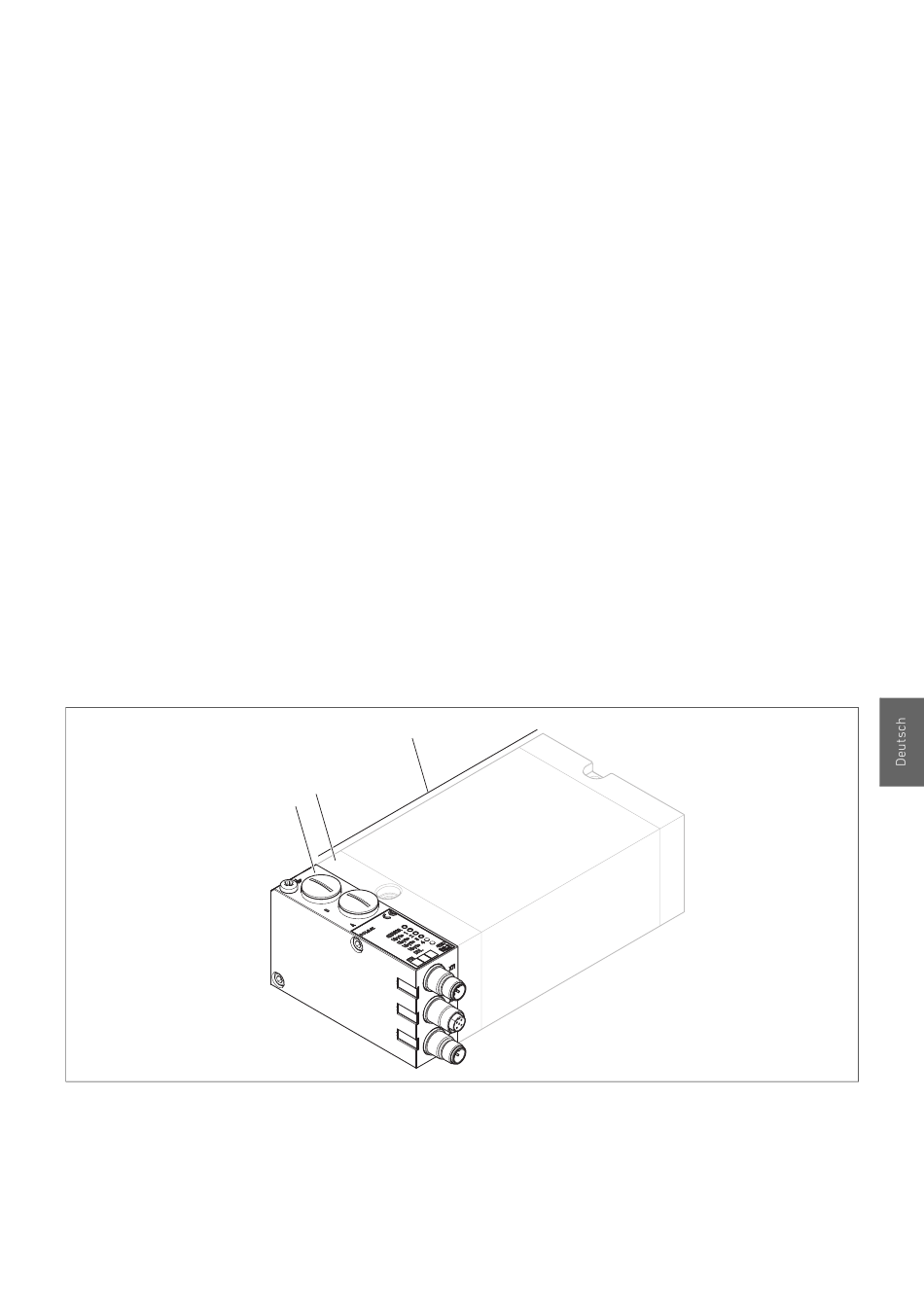

Abb. 1: Geräteübersicht: Beispielkonfiguration Buskoppler mit montiertem Ventilsystem
1 Buskoppler, Typ B-Design
2 EP-Endplatte für HF03 LG oder HF04
1)
mit eigener Betriebsanleitung
AVENTICS | DDL | R412009417–BDL–001–AD
5 Gerätebeschreibung
Der Buskoppler ermöglicht die Ansteuerung des VS über die
Linkstruktur DDL an einem Feldbus. Dafür wird ein Buskoppler,
passend für das entsprechende Feldbus-Protokoll, benötigt, der
nicht in diesem Lieferumfang enthalten ist. Neben dem
Anschluss von Datenleitungen und Spannungsversorgungen
ermöglicht der Buskoppler die Einstellung verschiedener
Parameter sowie die Diagnose über LEDs und das Feldbus-
Protokoll. Eine detaillierte Beschreibung des Buskopplers finden
Sie im Kapitel „Gerätekomponenten" ab Seite 14.
Die nachfolgende Gesamtübersicht gibt einen Überblick über das
gesamte Ventilsystem und seine Komponenten. Das VS selbst
wird in einer eigenen Betriebsanleitung beschrieben.
5.1 Gesamtübersicht Ventilsystem und Module
Das Ventilsystem setzt sich, je nach Bestellumfang, aus den in
Abb. 1 dargestellten Komponenten zusammen:
3
2
1
3 Ventilträger
