Montage Sur Un Chariot Monorail Ou Double Rail

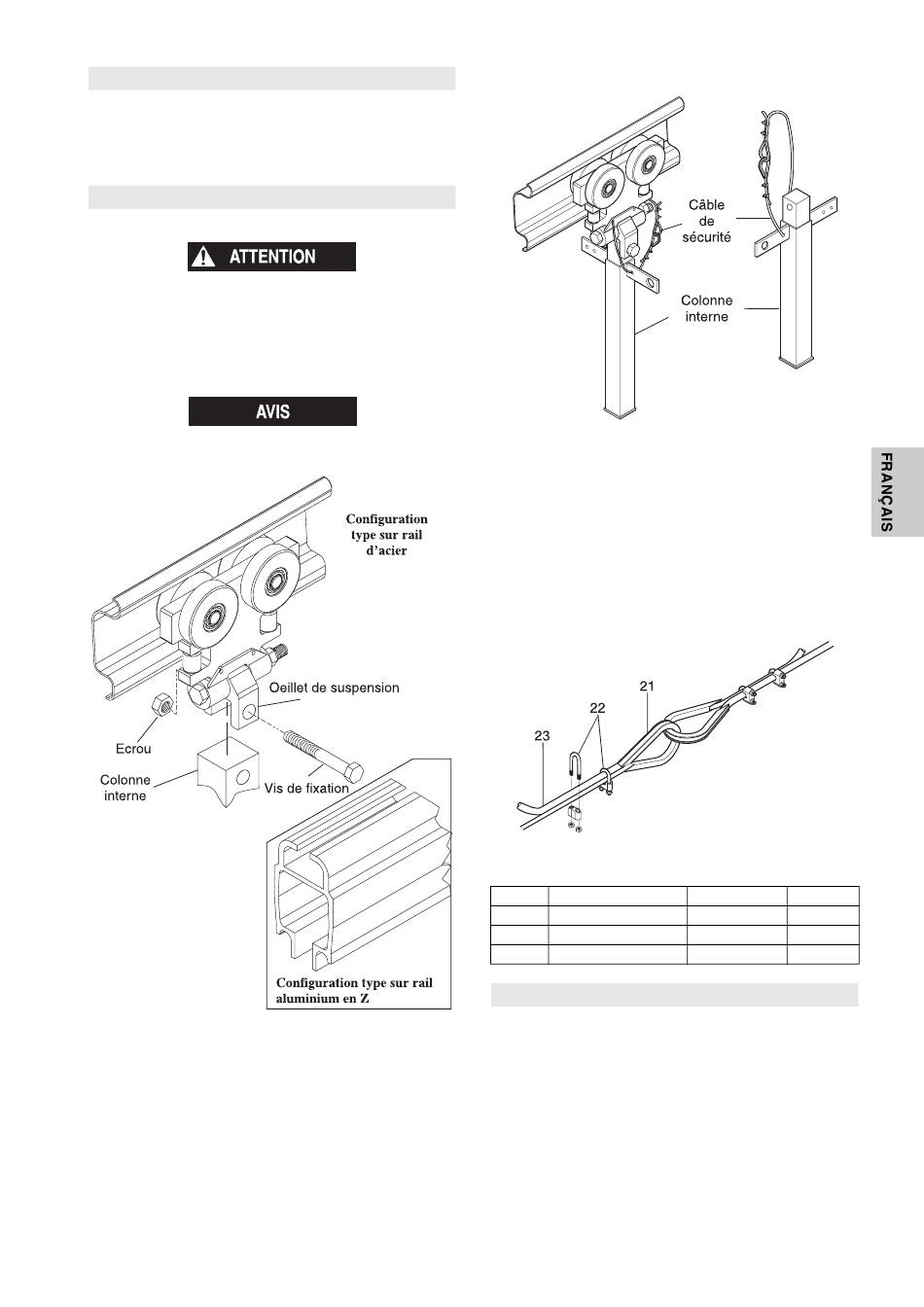

Pour fixer l'appareil EZ-Torque Tube sur un chariot monorail ou double
rail, fixer la colonne interne à l'oeillet de suspension du chariot à l'aide
d'une vis de fixation et d'un écrou comme indiqué sur le schéma
MHP1552F, page F-5. Serrer fermement mais sans excès. Il est
recommandé de remplacer l'écrou si celui-ci doit être retiré.
Montage du Câble de Sécurité
Se référer aux schémas MHP1681F et MHP2131F, page F-5.
• Un câble de sécurité est fourni avec cet ensemble. Veiller à ce qu'il
soit correctement monté. Les câbles de sécurité doivent être en place
pour permettre le libre mouvement du chariot tout en limitant au
minimum la hauteur de chute libre du matériel en cas d'effondrement
du support primaire.
1.
Faire passer le câble de sécurité dans l'orifice de la colonne interne
et de l'élément de suspension du chariot.
• Si, pour une raison quelconque, le câble de sécurité ne peut pas être
passé dans l'élément de suspension, le passer au-dessus du rail.
(Schéma MHP1552F)
MHD56172 - Edition 2
Câble de Sécurité en Place
(Schéma MHP1681F)
2.
Enclencher les deux cosses (21) et faire passer le câble d'acier dans
les cosses. Déterminer la longueur de câble d'acier qui convient et, à
l'aide de pinces à tranchant latéral, couper à la longueur désirée.
3.
Poser le premier serre-câble (22) à une largeur de serre-câble de
l'extrémité libre du câble. Viser les écrous fermement mais pas à
fond.
4.
Poser le deuxième serre-câble (22) à l'extrémité cosse du câble.
Viser les écrous fermement mais pas à fond.
5.
Eliminer tout mou présenté par le câble entre la cosse et le serre-
câble, puis entre les deux serre-câbles. Serrer les écrous à fond sur le
câble.
6.
Répéter les étapes 3 à 5 pour l'autre extrémité du câble métallique.
(Schéma MHP2131F)
Pièces du câble de sécurité
Numéro
Description des Pièces
21
Cosse
22
Serre-câble
23
Câble métallique
Montage du Porte-outils
Se reporter au schéma MHP1697F, page F-6.
Fixer le porte-outil au flasque inférieur de la rallonge pour outils à l'aide
de quatre vis, de rondelles et d'écrous et de deux plaques de serrage. Pour
positionner le porte-outils, desserrer les vis de fixation et faire tourner
jusqu'à la position désirée. Resserrer les vis. Serrer les vis à un couple de
30 Nm (22 ft/lb).
Monter l'outil dans le porte-outils et serrer les vis de fixation pour le
maintenir en place.
Qté
Référence
2
10212
4
10235
Autant que néc.
10099
