Encoche dans l'armoire électrique
a2 a3
a1
8200 vector
E82DV302K2C
E82DV402K2C
E82DV552K2C
E82DV752K2C
E82DV302K4C
E82DV402K4C
E82DV552K4C
E82DV752K4C
E82DV113K4C
Montage
1. Placer correctement les brides de mise à la terre sur le cadre de fixation :
– Les ressorts de contact doivent être orientés vers la face arrière de l'armoire électrique.
– Les encoches du joint indiquent les positions correctes.
2. Insérer le 8200 vector dans l'encoche.
3. Fixer l'appareil à l'aide de 4 vis M4x10.
– Couple de serrage : 1.7 Nm (15 lb−in)
EDK82EV113 DE/EN/FR 11.0
Montage avec séparation thermique (montage traversant)
a1 a2
+1
80 50
+1
123 75
+1
80 50
+1
123 75
l
Installation mécanique

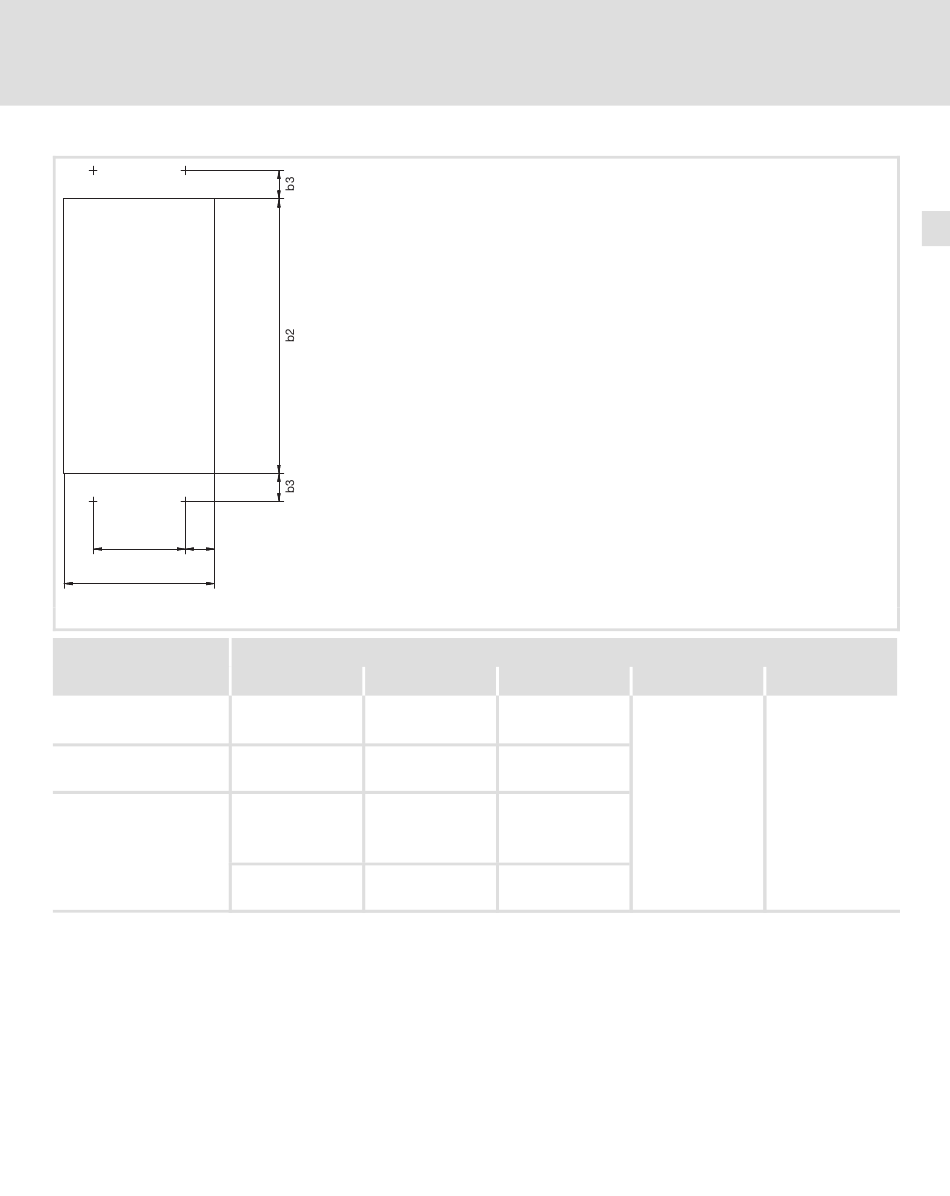

Cotes [mm]
a3 b2
15
24
224
15
24
8200vec310
b3
+1
23
187
