Structure

4.1

Fonctions des touches / Connexions

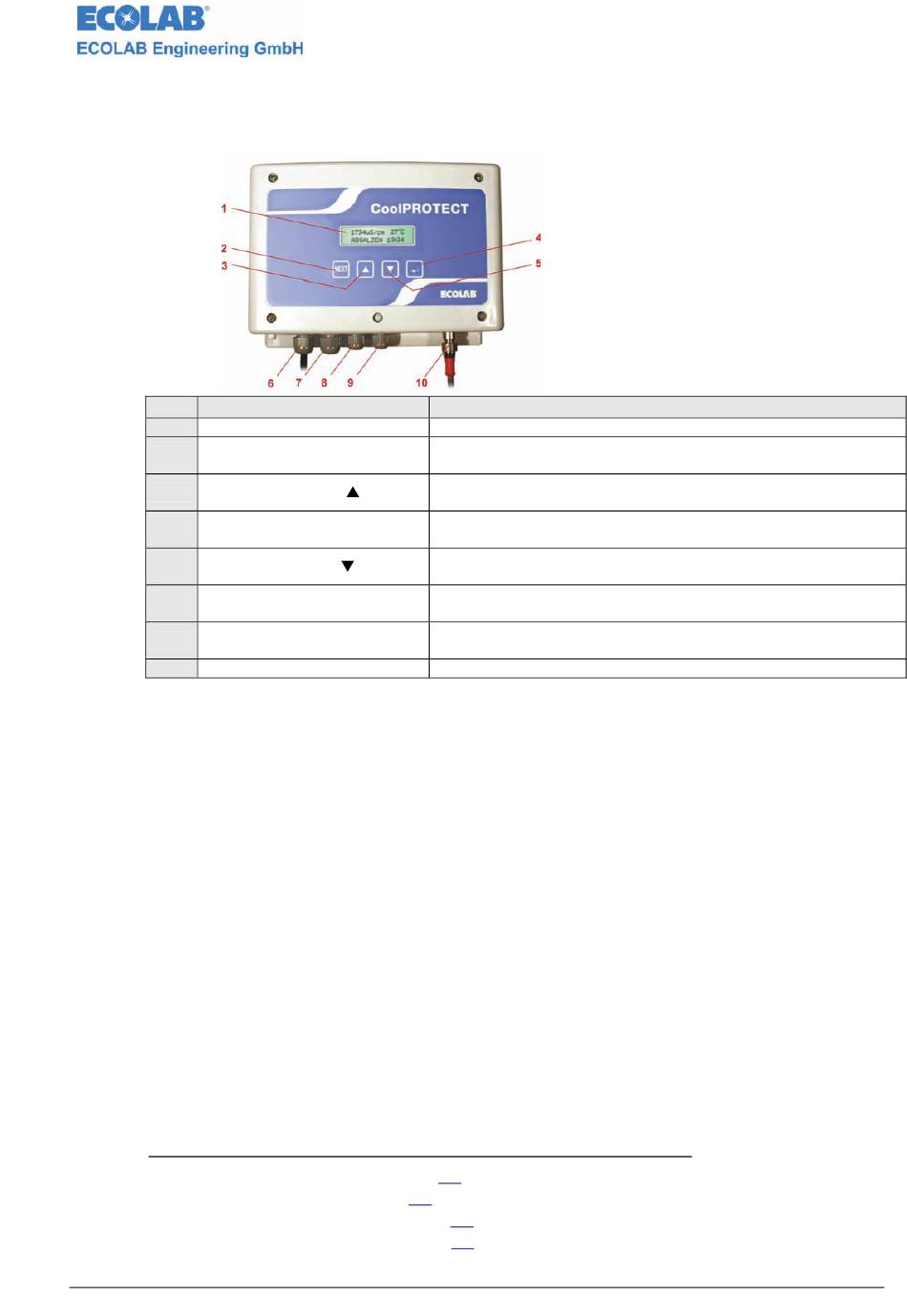

Ill. 4.1
Pos. Description
1
Affichage
2 Touche Suivant (NEXT)
3 Touche vers le haut ( )
4
Touche de confirmation (↵)
5 Touche vers le bas ( )
6, 7 Raccords à vis PG9
8, 9 Raccords à vis PG7
10 Douille de jonction pour capteur Connexion pour capteurs
4.2 Structure du dispositif électronique de commande
Le CoolPROTECT se compose d'une carte-mère (avec une puce microprocesseur) et un affichage
à 16 caractères sur deux lignes (écran LC).
Toutes les fonctions de base de l'appareil sont commandées par cette carte-mère.
Une carte relais est également intégrée et permet d'activer les fonctions suivantes :
•
contact d'alarme libre de potentiel (contact inverseur)
•
connexion de l'alarme acoustique (24V AC)
•
sortie de commutation libre de potentiel pour le dessalement
•
sortie de commutation libre de potentiel pour le dosage de biocide
Les appareils portant la référence 255166 comprennent également une carte supplémentaire
(288959) sur laquelle est intégrée une sortie de commutation libre de potentiel servant à
commander la pompe de circulation.
Tous les contacts libres de potentiel sont conçus comme des contacts inverseurs.
Les bornes plates (bornes 31-50) permettent de connecter l'équipement périphérique du processus
de manière simplifiée, au moyen d'un précâblage.
Les appareils portant la référence 255166 comprennent également une carte d'entrée/sortie (bornes
53-62) permettant de traiter les signaux complémentaires.
Les sorties sont conçues comme des contacts libres de potentiel. Les entrées sont conçues pour
pouvoir traiter les contacts libres de potentiels.
Les différents niveaux du logiciel de commande sont répartis comme suit :
•
Niveau de commande (voir chapitre 8.2)
•
Niveau de service (voir chapitre 8.3)
•
Niveau de paramétrage (voir chapitre 8.4)
•
Niveau de configuration (voir chapitre 8.5)
417101555_CoolProtect.doc
Fonctionnement
Affichage de l'état de fonctionnement, des alarmes, des paramètres
Appel d'un niveau de menu. Consulter le menu et revenir au niveau
de départ.
Augmentation de la valeur du paramètre actuel.
(paramétrage et configuration)
Appel d'un niveau de menu et consultation des menus.
Déplacement du curseur.
Diminution de la valeur du paramètre actuel.
(paramétrage et configuration)
Passage pratiqué dans le boîtier pour la connexion au réseau, la
vanne de dessalement, etc.
Passage pratiqué dans le boîtier pour la pompe à biocide, les
équipements d'alarme périphériques (klaxon, flash, etc.)
