5.5 Montage de la Performax Easy Ex (Speed) (support coulissant)

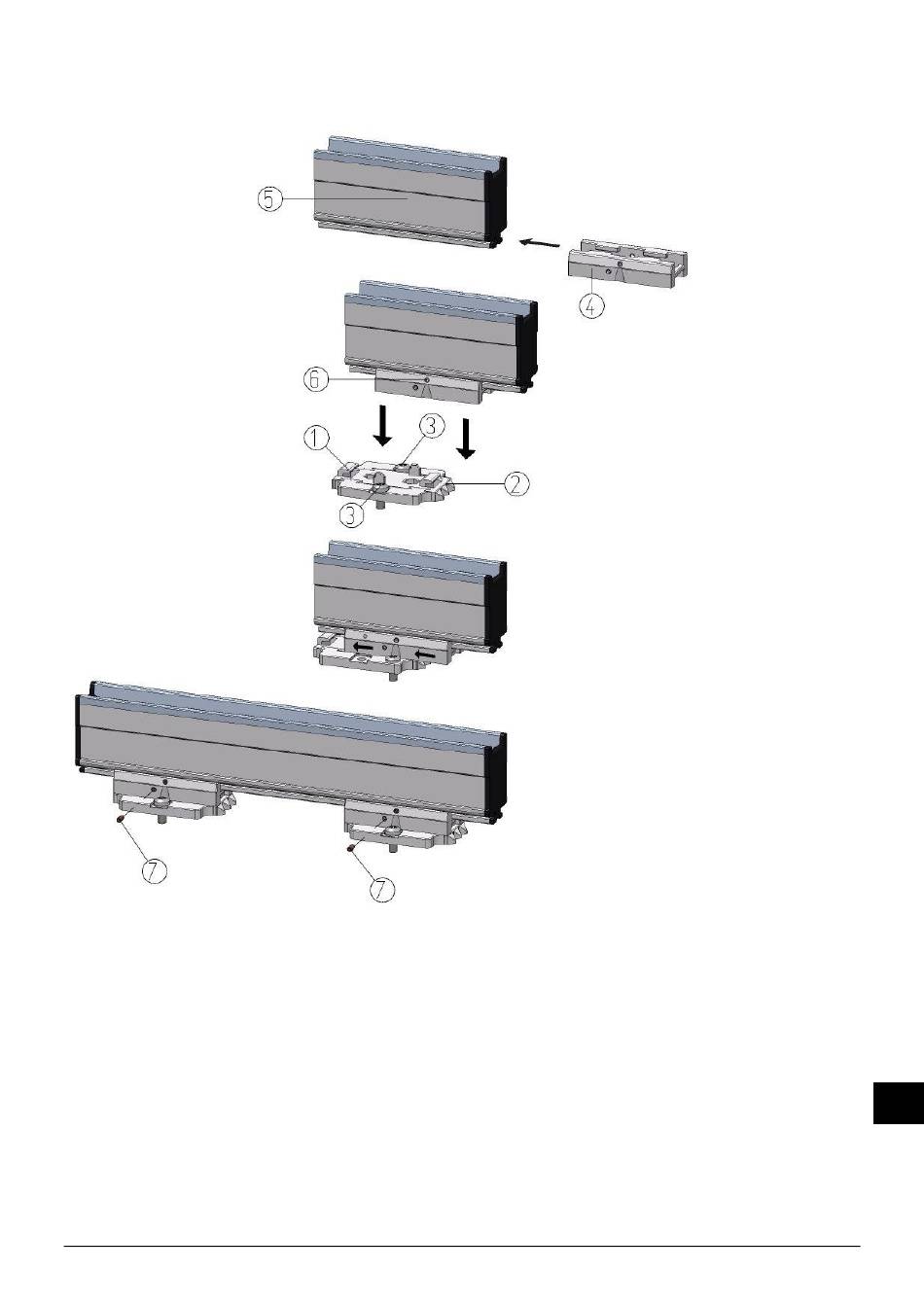

Image 5.5.1 : Fixation de la barre antistatique avec les supports de fixation
- Monter les pieds de fixation (1) sur la machine, avec les triangles (2) pointant dans la même
direction. Cf. Paragraphe 5.4.
- Faire glisser les supports (4) sur la barre (5) antistatique.
- Placer la barre antistatique avec les supports sur les pieds de fixation et pousser les supports
(4) dans la direction opposée des trois triangles.
- Bloquer le support (4) en serrant au moins l'un des deux jeux de vis (7) (sur les deux côtés,
une vis est présente).
- Positionner les points d'ionisation au-dessus du matériau à neutraliser.
- Maintenir la barre antistatique (5) avec une vis (6).
