5.8.5 Anschluss des Statusmoduls mit doppelter Sicherheit

Falls eine Stromversorgung des Ionensprühstabs mit doppeltem Sicherheitsanschluss
erforderlich ist, kann dies wie folgt erreicht werden:

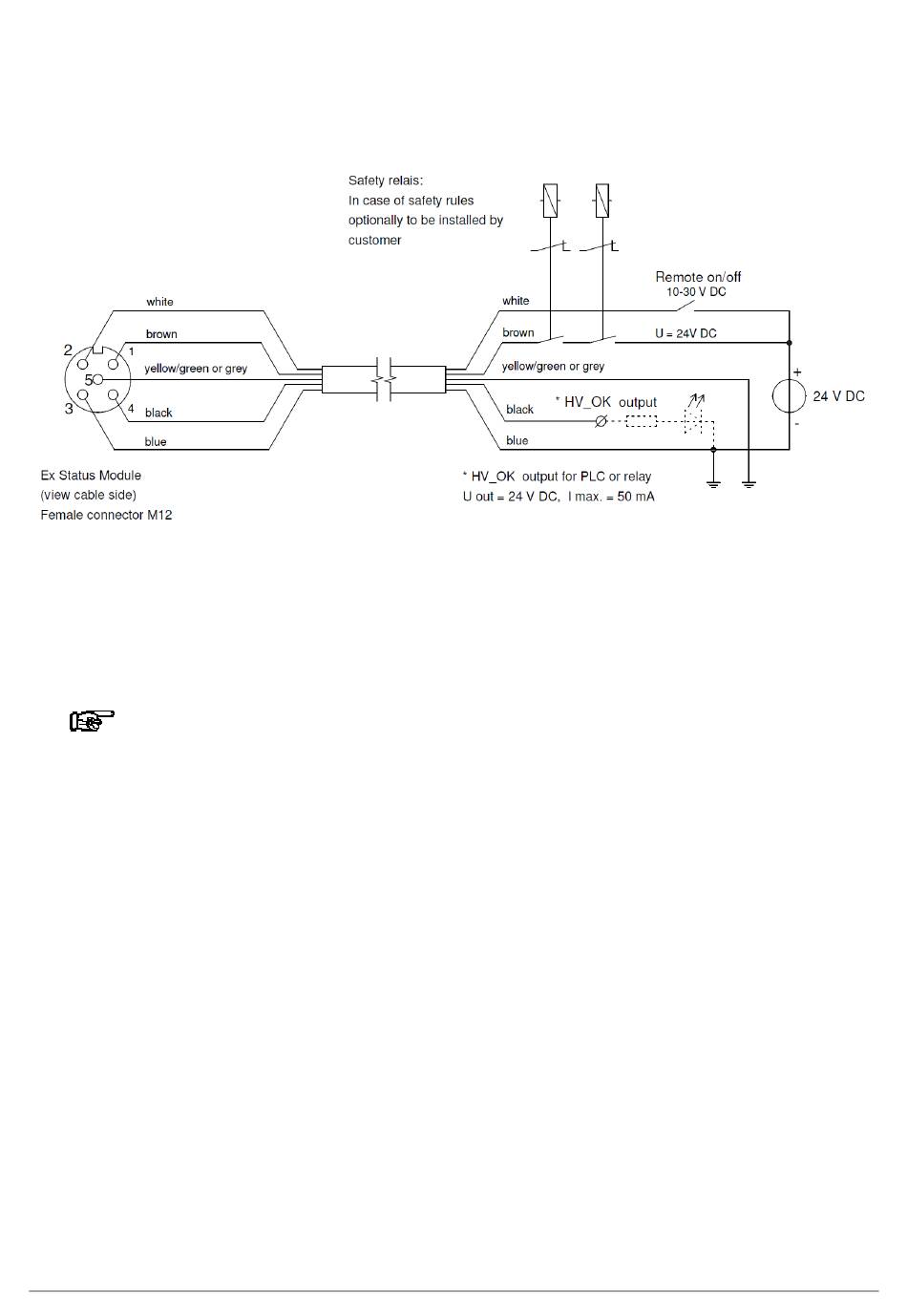

Abbildung 5.8.5.1: Verbindung mit doppelter Sicherheit

6 Inbetriebnahme

Achtung:
- Nehmen Sie die Schutzabdeckung ab.
- Der Ionensprühstab funktioniert nicht, wenn die Emitter abgedeckt sind.
Die Abdeckung dient zum Schutz der Emitter während des Transports und der Montage.
6.1 Inbetriebnahme des Ionensprühstabs.
Der Ionensprühstab kann über einen Fernbedienungs-Ein-/Aus-Anschluss am Ex-Statusmodul
ein- und ausgeschaltet werden. Des Weiteren gibt es die Möglichkeit, eine Rückmeldung zu
erhalten, ob die Hochspannung aktiv ist. Dies erfolgt über das HV-OK-Kabel (siehe Kapitel 8).
- Schließen Sie das Ex-Statusmodul an die Stromversorgung an.
- Schließen Sie die Fernbedienungs-Ein-/Aus-Funktion des Ex-Statusmoduls an 24 VDC an.
- Wenn die 24 VDC-Stromversorgung angeschlossen ist und der Fernbedienungs-Ein-/Aus-
Anschluss aktiviert wird, wird der Ionensprühstab eingeschaltet.
PerformaxEasyExPerformaxEasyExSpeed_UM_9752153010_NL_D_ GB_F_V2_3 42
