Image 5.8.2.11 : Branchement des câbles de la Performax Easy EX Speed avec le module de statut Ex
5.8.3 Branchement du module de statut Ex à l'alimentation Simco-Ion sur bureau
- Brancher le câble externe jaune / vert de l'alimentation sur bureau à un élément mis à la terre
de la machine.
- Brancher le contacteur M12 de l'alimentation sur le bureau avec le module de statut Ex. La
télécommande marche/arrêt est déjà connectée à l'intérieur de l'alimentation de bureau,
dans lequel la barre antistatique est activée par défaut, lorsqu'elle est connectée.
- Brancher le cordon d'alimentation à l'alimentation sur le bureau.

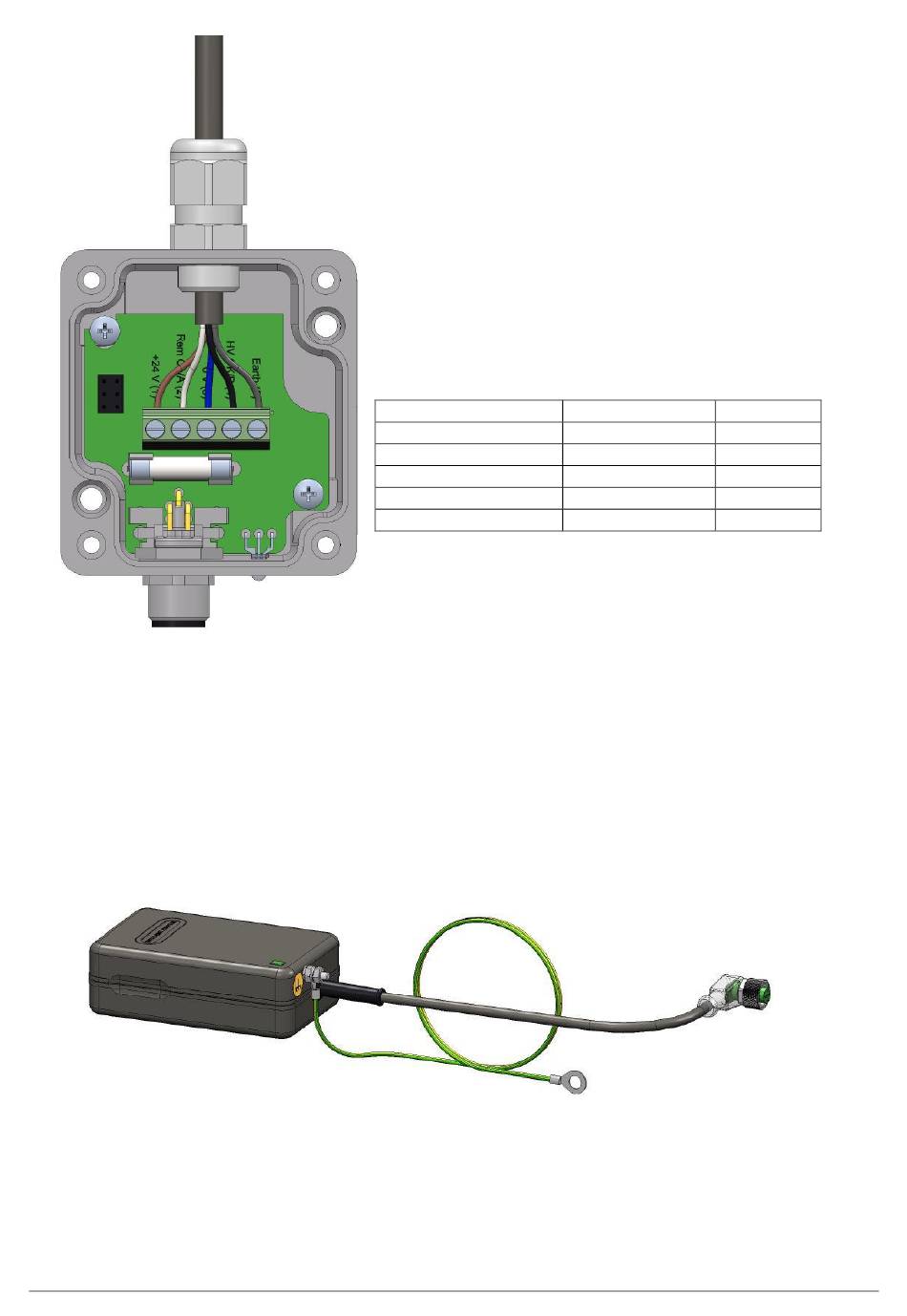

Image 5.8.3.1: Alimentation sur bureau et câble de mise à la terre
PerformaxEasyExPerformaxEasyExSpeed_UM_9752153010_NL_D_ GB_F_V2_3
Pour une barre EX avec câble sans gaine:
Si désiré: couper la longueur désirée, dénuder le câble
comme indiqué sur la Fig. 5.8.2.7 et fixer les embouts
d'extrémité appropriés (fournis).
Tourner le passe-câble dans le module de statut et
faire passer le câble au travers du passe-câble. Serrer
la bague de serrage du boulon pour une bonne
étanchéité et soulager toute tension.
Brancher le câble selon le tableau ci-dessous, poser le
couvercle et visser.
Couleur:
Marron
Blanc
Bleu
Noir
Jaune/vert ou gris
Branchement:
Numéro:
+ 24 V
1
Rem On
2
0 V
3
HT-OK
4
Earth
5
90
