5.8.2 Performax Easy Ex (Speed) aansluiten op de Ex Status module

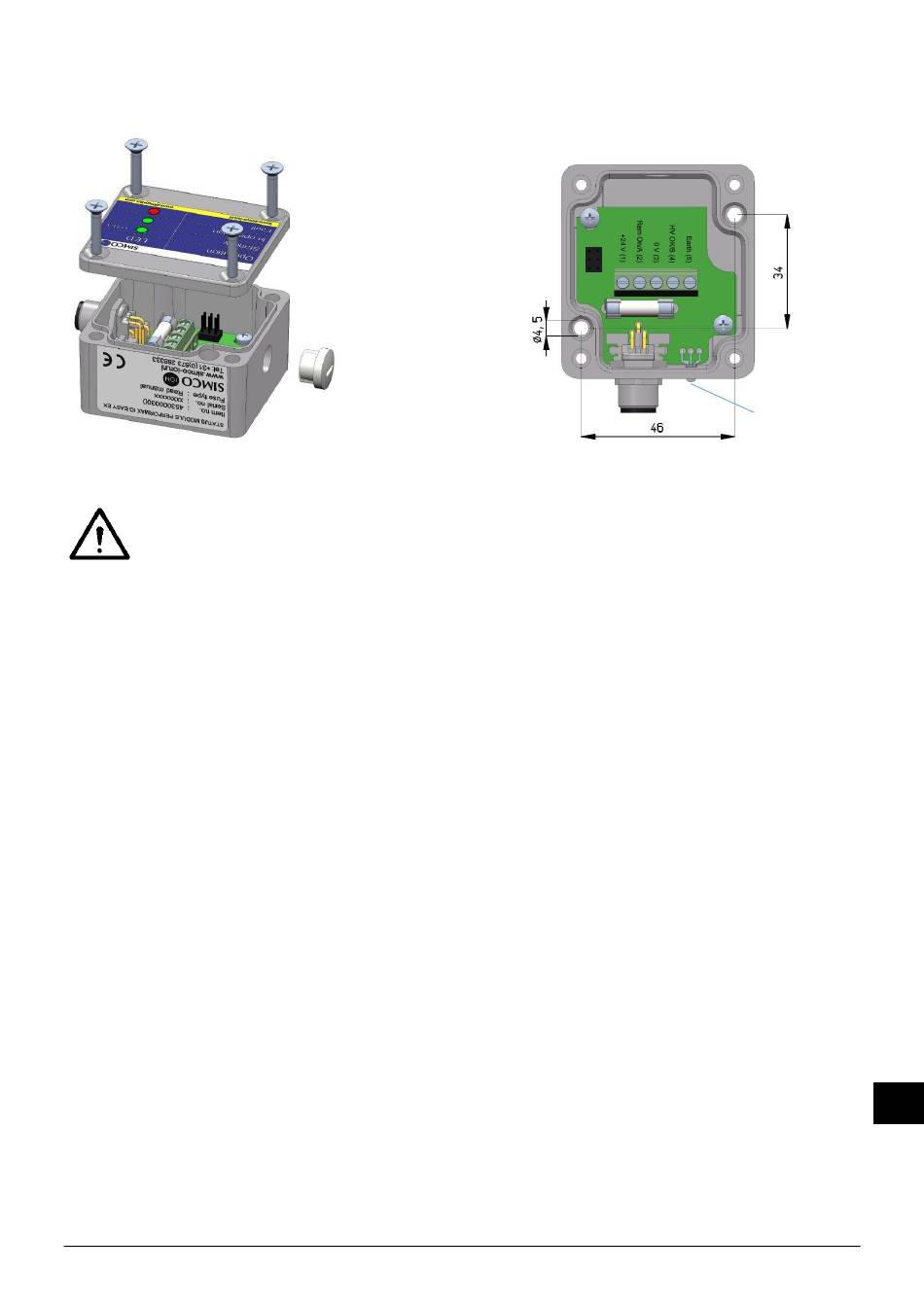

Afbeelding 5.8.2.1: Voorbereiden montage Status Module
Monteer de Status Module op een plaats buiten de EX-zone.
Gebruik hiervoor 2 boutjes of schroeven van max. ⦰ 4 mm. Houdt rekening met 15 cm ruimte
voor het aansluiten van de kabel van de EX-staaf aan de ene zijde, en de kabel met connector
aan de andere zijde.
Let ook op dat de LED naast de connector zichtbaar blijft om de status van de staaf te kunnen
zien.
Voor een EX-staaf met beschermslang:
- Indien gewenst; knip de 5-polige kabel op de gewenste lengte af.
- Maak de beschermslang op lengte, dit is de kabellengte - 32 mm (zie afbeelding 5.8.2.3).
- Schuif aan de staafzijde een gele afdichtring over de beschermslang (zie afb. 5.8.2.4)
- Voer de kabel door de beschermslang met de gele afdichtring aan de staafzijde.
- Druk de beschermslang in de wartel van de ionisatiestaaf totdat de gele afdichtring niet meer
zichtbaar is (zie afbeelding 5.8.2.5).
- Steek de grijze clip in de wartel met de uitsparing naar de
een schroevendraaier weer uitgenomen kan worden (zie afbeelding 5.8.2.6).
- Schuif aan de zijde van de Status Module een gele afdichtring over de beschermslang.
- Indien nog nodig: strip de kabel aan zoals aangegeven in afbeelding 5.8.2.7
en bevestig de juiste adereindhulsjes (meegeleverd).
- Draai de wartel in de Status Module en voer de aangestripte kabel door de wartel.
- Steek de grijze clip in de wartel met de uitsparing naar de
buitenzijde, zodat deze eventueel met een schroevendraaier weer uitgenomen kan worden
(zie afbeelding 5.8.2.8).
- Sluit de kabel aan op het connectorblokje in de Status Module, gebruik hiervoor de juiste
adereindhulsjes (zie afbeelding 5.8.2.9 en verder).
PerformaxEasyExPerformaxEasyExSpeed_UM_9752153010_NL_D_GB_F_V2_4
Haal de deksel van
de Status Module af
en verwijder de
blindstop.
Afbeelding 5.8.2.2: Maten bevestigingsgaten Status Module
buitenzijde, zodat deze evt. met
LED
